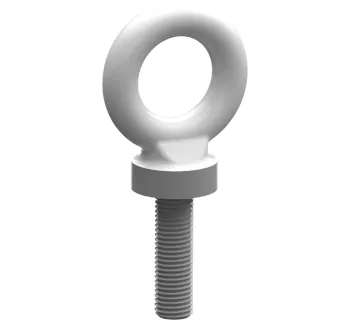

pewag Ringschraube RGS
Die RGS Ringschraube ist ein schraubbarer Anschlagpunkt für das Heben von Lasten über ein vorhandenes metrisches Gewinde im Werkstück. Sie ist für den Einsatz in geradem Zug ausgelegt und deckt im TOMANRO-Sortiment Varianten von M6 bis M64 mit WLL 200 kg bis 36000 kg ab.
- Schraubbarer Anschlagpunkt für schnelle, direkte Montage im vorhandenen Gewinde
- Hohe Tragfähigkeitsbandbreite: WLL 200–36000 kg (je Ausführung)
- Große Variantenauswahl: M6–M64 (je Ausführung)
- Sicherheitsfaktor: 4:1
- Praxisgerecht für Maschinenbau, Anlagenbau und Instandhaltung
Gewinde
Gewindelänge
Artikel-Nr.:
Die RGS Ringschraube ist ein schraubbarer Anschlagpunkt für das Heben von Lasten über ein vorhandenes metrisches Gewinde im Werkstück. Sie ist für den Einsatz in geradem Zug ausgelegt und deckt im TOMANRO-Sortiment Varianten von M6 bis M64 mit WLL 200 kg bis 36000 kg ab.
- Schraubbarer Anschlagpunkt für schnelle, direkte Montage im vorhandenen Gewinde
- Hohe Tragfähigkeitsbandbreite: WLL 200–36000 kg (je Ausführung)
- Große Variantenauswahl: M6–M64 (je Ausführung)
- Sicherheitsfaktor: 4:1
- Praxisgerecht für Maschinenbau, Anlagenbau und Instandhaltung
Informationen: Ringschraube RGS
Die RGS Ringschraube ist ein schraubbarer Anschlagpunkt aus dem Programm pewag winner pro points. Sie wird als klassische Hebeöse eingesetzt, wenn an einer Last ein metrisches Gewinde zur Verfügung steht und die Last in geradem Zug angeschlagen werden soll.
Die Ausführungen unterscheiden sich über WLL im geraden Zug und Gewindegröße. Im TOMANRO-Sortiment sind Varianten von M6 bis M64 mit WLL 200 kg bis 36000 kg gelistet.
Beschreibung
Die RGS ist als robuste Ringschraube für das Heben von Maschinenbauteilen vorgesehen. Sie eignet sich besonders, wenn ein Anschlagpunkt schnell und ohne zusätzliche Anbauteile am Werkstück benötigt wird und die Kraftaufnahme überwiegend axial erfolgt.
Konstruktiv handelt es sich um eine Ringschraube mit Außengewinde, die in ein entsprechendes Gewinde im Bauteil eingeschraubt wird. Die angegebene WLL gilt für den Einsatz in geradem Zug in der zulässigen Zugrichtung.
Einsatzbereiche
- Maschinenbau: Heben und Positionieren von Baugruppen (z. B. Gehäuse, Aggregate).
- Instandhaltung: Temporäre Anschlagpunkte für Montage- und Servicearbeiten.
- Anlagenbau: Handhabung schwerer Komponenten beim Ein- und Ausbau.
- Fertigung: Transport von Vorrichtungen, Werkzeugen und Bauteilen mit vorhandenen Gewindebohrungen.
Varianten & Auswahl
Wählen Sie die passende Ausführung über WLL im geraden Zug und die erforderliche Gewindegröße. Die Artikel-Nr. ist je Größe eindeutig zugeordnet. Zusätzliche Größen sind auf Anfrage erhältlich.
Sicherheit & Normen
Wesentliche Sicherheitshinweise
- Nur händisch festziehen: Die Ringschraube ist ausschließlich manuell anzuziehen.
- Nur in Zugrichtung belasten: Die RGS darf nur in der zulässigen Zugrichtung belastet werden.
- Kein Schrägzug: Ringschrauben sind nicht für Schrägzug geeignet.
- Fehlbelastungen vermeiden: Die Zugrichtung darf nicht blockiert sein und darf nicht außerhalb des zulässigen Bereichs liegen.
Einordnung & praktische Konsequenz
Für Anwendungen mit wechselnder oder nicht eindeutig axialer Zugrichtung sollten drehbare Anschlagpunkte eingesetzt werden (z. B. drehbare Ringschrauben bzw. drehbare Anschlagpunkte), da sich diese lastgerecht ausrichten können.
Sicherheitsfaktor
Für die RGS Ringschraube ist ein Sicherheitsfaktor 4:1 angegeben.
Prüfung
Anschlagmittel sollten vor Gebrauch einer Sichtprüfung unterzogen und mindestens einmal jährlich durch eine befähigte Person geprüft werden.
Produktdaten
| Ausführung | WLL im geraden Zug (kg) | Gewinde | Artikel-Nr. |
|---|---|---|---|
| RGS 6 | 200 | M6 | PEW4007123 |
| RGS 8 | 400 | M8 | PEW4007124 |
| RGS 10 | 700 | M10 | PEW4007125 |
| RGS 12 | 1000 | M12 | PEW4007126 |
| RGS 14 | 1200 | M14 | PEW4007127 |
| RGS 16 | 1500 | M16 | PEW4007128 |
| RGS 18 | 2000 | M18 | PEW4007129 |
| RGS 20 | 2500 | M20 | PEW4007130 |
| RGS 22 | 3000 | M22 | PEW4007131 |
| RGS 24 | 4000 | M24 | PEW4007132 |
| RGS 27 | 5000 | M27 | PEW4007133 |
| RGS 30 | 6000 | M30 | PEW4007134 |
| RGS 33 | 7000 | M33 | PEW4007135 |
| RGS 36 | 8000 | M36 | PEW4007136 |
| RGS 39 | 9000 | M39 | PEW4007138 |
| RGS 42 | 10000 | M42 | PEW4007139 |
| RGS 45 | 15000 | M45 | PEW4007140 |
| RGS 48 | 18000 | M48 | PEW4007141 |
| RGS 52 | 20000 | M52 | PEW4007143 |
| RGS 56 | 25000 | M56 | PEW4007144 |
| RGS 60 | 30000 | M60 | PEW4007145 |
| RGS 64 | 36000 | M64 | PEW4007146 |
Passende Artikel/Zubehör
Für das Anschlagen an der Ringschraube werden je nach Anschlagsituation passende Verbindungselemente und Anschlagmittel benötigt. Achten Sie darauf, dass alle Komponenten in der Anschlagkette zur geforderten WLL passen und die geplante Zugrichtung unterstützen.
- Schäkel: Flexible Verbindung zwischen Anschlagmittel und Hebeöse.
- Anschlagketten: Konfektionierte Kettengehänge für Kran- und Hebebetrieb.
- Festpunkte zum Einschrauben: Alternative Anschlagpunkte (z. B. drehbar) für nicht-axiale Zugrichtungen.
Links
Übersicht aller Größen und Detailbereiche.
https://www.tomanro.de/5385-pewag_Ringschraube_RGS-TypenVerbindungselemente zum sicheren Anschlagen.
https://www.tomanro.de/52-Schaekel-GruppeKettengehänge für den Kranbetrieb.
https://www.tomanro.de/9-Anschlagketten-HauptgruppeAlternative Anschlagpunkte für wechselnde Zugrichtungen.
https://www.tomanro.de/14-Festpunkte_zum_Einschrauben-GruppeDetails zur Ausführung mit Gewinde M8.
https://www.tomanro.de/73706-pewag_Ringschraube_RGS_8-Produkte
Abmessungen Ringschraube RGS
| Ringschraube RGS | WLL im geradem Zug (kg) | b (mm) | c (mm) | d (mm) | e (mm) | n (mm) |
|---|---|---|---|---|---|---|
