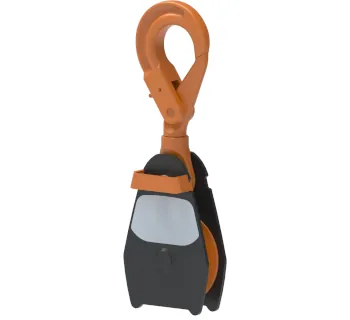

pewag Snatch Block SBRH

Der Snatch Block SBRH ist eine aufklappbare Umlenkrolle für Drahtseile, ausgelegt zum sicheren Umlenken und Führen von Zug- und Hubseilen bei Montage-, Hebe- und Positionierarbeiten. Die SBRH-Ausführung kombiniert den Block mit einem Sicherheitslasthaken (drehbar auch unter Last) und einer Sicherheits-Klappsteckersicherung zum schnellen Öffnen und Schließen.

• Schnelles Einlegen des Seils durch aufklappbares Seitenblech
• Drehbarer Wirbel für saubere Lastaufnahme
• Sicherheitslasthaken mit Verriegelung (SBRH)
• Wartungsfreundliche Konstruktion mit klarer Ersatzteilversorgung

Produktbeschreibung

Der pewag Snatch Block ist für das Umlenken von Drahtseilen konzipiert und ermöglicht zwei typische Betriebsarten: (1) Block an einem festen Anschlagpunkt, Seil wird eingeführt und umgelenkt, oder (2) Einsatz als Teil eines Flaschenzugs, bei dem die Seilrolle am Seil arbeitet und der Haken/Schäkel die Last aufnimmt. Durch die aufklappbare Bauform wird das Einlegen des Seils ohne vollständiges Ausfädeln erleichtert.

Die SBRH-Variante verfügt über einen Sicherheitslasthaken, dessen Sicherungsfalle unbeabsichtigtes Aushängen verhindert und bei Last automatisch schließt bzw. verriegelt; zum Öffnen ist eine Entriegelung an der Rückseite zu betätigen. Der Haken ist lagernd ausgeführt und damit zum Drehen unter Last geeignet.

Einsatzbereiche

Typische Anwendungen sind das Umlenken und Richtungsändern von Drahtseilen beim Ziehen, Spannen, Positionieren und Heben von Lasten – z. B. im Stahlbau, Anlagen- und Maschinenmontage, Bau, Instandhaltung sowie in Werkstätten und Fertigung.

Geeignet für Einsätze mit langsamen Seilgeschwindigkeiten und unregelmäßigem, unterbrochenem Betrieb. Nicht vorgesehen ist der Einsatz u. a. im Forstbereich, unter Wasser, zur Personenbeförderung, in säure-/laugenhaltigen Umgebungen, mit nicht-metallischen Seilen, bei Seilgeschwindigkeiten > 1.5 m/s, Offshore sowie bei Temperaturen unter -20°C bzw. über 60°C.

Technische Kerndaten

Ausführung bei TOMANRO (SBRH 4T)

Tragfähigkeit (WLL)	4000 kg
Zulässiger Seildurchmesser	10–13 mm
Aufhängung	Automatikhaken (SBRH)
Gewicht	ca. 4.80 kg
Artikel-Nr.	PEW4127347

Varianten & Auswahlhilfe

Die Baureihe umfasst Ausführungen mit Sicherheitslasthaken (SBRH) sowie Varianten mit Adapter für Schäkel (SBR(S)). Der Snatch Block SBR(S) wird ohne Schäkel geliefert und ist für den Einsatz mit geeigneten Schäkeln vorgesehen (z. B. nach EN 13889, sofern deren WLL mindestens der WLL des Blocks entspricht).

Sicherheitsaspekte & Normen

Normen & Einordnung

Für den Snatch Block liegt eine Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG (Anhang II A) vor. Als angewandte Normen werden u. a. ASME B30.26-2015 (Rigging Hardware), EN ISO 12100 (Risikobeurteilung/Risikominderung) sowie EN 1677-1 und EN 1677-3 (Einzelteile für Anschlagmittel) genannt; für Schäkel wird EN 13889:2003+A1:2008 sowie U.S. Fed. Spec. RR-C-271 referenziert.

Zentrale Sicherheitsregeln im Einsatz

• Nur mit eingesetzter, intakter Sicherheits-Klappsteckersicherung betreiben; bei fehlender/defekter Sicherung nicht verwenden.
• Keine Seitenbelastung: Der Block ist für geraden Zug ausgelegt; Querkräfte sind zu vermeiden.
• Personen niemals heben; nicht im Gefahrenbereich/unter schwebenden Lasten verweilen.
• Vor Einsatz sicherstellen: Seilscheibe, Wirbel und Haken/Schäkel müssen frei um ihre Achse drehen können.
• Das Seil speichert bei Zug viel Energie; bei Überlast/Bruch kann es zurückschnellen – Abstand halten.
• Keine Schweiß- oder Zerspanarbeiten am Produkt; nur Original-Ersatzteile verwenden.
• Nur mit lesbarer Plakette und eindeutiger WLL-Kennzeichnung einsetzen.

Auslegung mit Seilrollenlastfaktor (Umlenkwinkel)

Für die Auslegung gilt: Nenntragfähigkeit > Stranglast × Seilrollenlastfaktor. Je nach Umlenkwinkel kann die resultierende Beanspruchung stark variieren.

Beispiel (SBRH 04, Stranglast 3000 kg): Bei 135° gilt 4000 kg > 3000 kg × 0.76 = 2280 kg (zulässig). Bei 20° gilt 4000 kg > 3000 kg × 1.97 = 5910 kg (nicht zulässig).

Bedienung

Seil einlegen (aufklappbare Bauform)

1. Produkt entlasten und sicheren Arbeitsbereich herstellen (Quetschstellen meiden).
2. Sicherheits-Klappstecker entfernen.
3. Lastbolzen mit Griff zurückziehen und Seitenblech aufklappen.
4. Drahtseil einlegen, Seitenblech schließen.
5. Lastbolzen vorschieben, bis der Sicherheits-Klappstecker wieder eingesetzt werden kann.
6. Sicherung einsetzen und prüfen: keine losen/fehlenden Sicherheitsvorrichtungen; Seilscheibe/Wirbel/Haken frei drehbar.

Hakenfunktion (nur SBRH)

• Die Sicherungsfalle muss nach dem Verbinden schließen können und verhindert unbeabsichtigtes Lösen.
• Öffnen nur nach Betätigung der Entriegelung an der Rückseite.

Wartung, Prüfung & Lagerung

Es wird empfohlen, den Snatch Block regelmäßig (z. B. wöchentlich) auf Schäden und die Funktion der Sicherheitsvorrichtungen zu prüfen. Zusätzlich ist vor jeder Schicht eine Sichtprüfung durchzuführen; periodische Prüfintervalle sollen 1 Jahr nicht überschreiten.

Zur Korrosionsvermeidung und Funktionssicherheit sind Lastbolzen und Buchse regelmäßig zu reinigen und zu fetten. Beim Reinigen keine aggressiven chemischen Mittel verwenden.

Kriterien für das Ausscheiden (Auszug)

• Verbogene, gerissene, verdrehte, gedehnte oder gebrochene tragende Teile
• Übermäßige Abnutzung, Kerben oder Furchen
• Anzeichen nicht autorisierter Schweißarbeiten oder Modifikationen
• Unlesbare oder fehlende Plakette / Kennzeichnung
• Fehlender/beschädigter Sicherheits-Klappstecker

Lagerung

Gereinigt, getrocknet und gegen Korrosion geschützt (z. B. leicht eingeölt) lagern; während der Lagerung keinen chemischen, thermischen oder mechanischen Einflüssen aussetzen.

Ersatzteile (Auszug)

Passende Artikel/Zubehör

• Schäkel nach EN 13889 (für SBR(S) bzw. als Verbindungselement): WLL des Schäkels mindestens gleich der WLL des Snatch Blocks wählen.
• Drahtseilklemmen nach DIN EN 13411-5 für normgerechte, lösbare Seilendverbindungen (je nach Konstruktion/Anwendungsfall).
• Kauschen nach DIN EN 13411-1 zum Schutz des Drahtseils in Augen/Schlaufen und zur sauberen Kraftübertragung.
