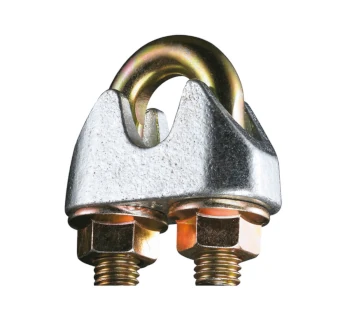

Kleinsorge Drahtseilklemmen DIN EN 13411-5

Die Drahtseilklemmen DIN EN 13411-5 von Kleinsorge sind Sicherheits-Drahtseilklemmen aus Stahl, galvanisch verzinkt zur Herstellung lösbarer Seilendverbindungen, an die sicherheitstechnische Anforderungen gestellt werden.

Sie werden überall dort eingesetzt, wo das Versagen einer Seilendverbindung Personen oder Sachwerte gefährden könnte – zum Beispiel bei Anschlagseilen, Hebezeugen, Abspannungen im Industrie- und Bauumfeld sowie bei geprüften Lastaufnahmemitteln.

Im Unterschied zu einfachen Seilklemmen nach alten Normen wie DIN 741 entsprechen Drahtseilklemmen nach DIN EN 13411-5 dem aktuellen Stand der Technik und sind speziell für sicherheitsrelevante Anwendungen konstruiert und geprüft.

1. Produktüberblick Kleinsorge Drahtseilklemmen DIN EN 13411-5

• Norm: DIN EN 13411-5 / DIN 1142 (Sicherheits-Drahtseilklemmen).
• Hersteller: Kleinsorge – Spezialist für Klemmen, Drahtseilzubehör und Anschlagmittel.
• Ausführung: Drahtseilklemme mit geschmiedetem Bügel und geformter Klemmbacke, mit Bundmutter.
• Werkstoffe: Klemmbügel in Festigkeitsklasse 6.8, Klemmbacke aus Guss, Bundmutter Festigkeitsklasse 6, Oberfläche galvanisch verzinkt bzw. gelb chromatiert je nach Bauteil.
• Größenbereich: Nenngrößen typischerweise von 5.0 mm bis 40.0 mm Seil-Ø (abhängig vom Sortiment), die Nenngröße entspricht dem maximalen Seilnenndurchmesser.
• Auslegung: Für das Klemmen von Stahl-Drahtseilen mit hoher Zugbelastung in industriellen und gewerblichen Anwendungen.

2. Norm und Sicherheit

Drahtseilklemmen nach DIN EN 13411-5 sind für lösbare Seilendverbindungen vorgesehen, bei denen sicherheitstechnische Anforderungen bestehen. Sie sind so ausgelegt, dass sie definierte Mindesttragfähigkeiten erreichen und klar gekennzeichnet und rückverfolgbar sind.

• Drahtseilklemmen nach dieser Norm ersetzen ältere, deutlich schwächere Ausführungen nach DIN 741, die als eigenständige Sicherheitsnorm zurückgezogen wurde.
• Sie sind für statische Lasten und einmalige Hebevorgänge zugelassen; bei Dauer-Dynamikbelastung sind u. a. Pressklemmen oder Vergusskegel vorzuziehen.
• Anschlagseile mit Drahtseilklemmen DIN EN 13411-5 sind in der Regel nur zur einmaligen Verwendung zugelassen.
• Für besonders kritische Anwendungsbereiche (z. B. Bergbau-Förderseile, bestimmte Seiltriebe) ist der Einsatz von Drahtseilklemmen ausdrücklich ausgeschlossen – hier gelten spezielle Normen und Endverbindungssysteme.

3. Aufbau und Werkstoffe der Kleinsorge-Klemmen

• Klemmbügel: U-förmiger Stahlbügel in Festigkeitsklasse 6.8, verzinkt bzw. gelb chromatiert, mit metrischem Gewinde (z. B. M5, M6, M8, M10, M12, M16).
• Klemmbacke: Geformte Gussbacke mit Profilierung zur formschlüssigen Aufnahme des Drahtseils, galvanisch verzinkt.
• Bundmuttern: Spezielle Muttern mit Bund (Festigkeitsklasse 6), die eine definierte Auflagefläche auf der Klemmbacke bieten und ein sicheres Anziehen ermöglichen.
• Oberflächenschutz: Verzinkte und teils gelb chromatiere Oberflächen sorgen für zuverlässigen Korrosionsschutz im normalen Industrie- und Außenbereich.
• Kennzeichnung: Angabe der Nenngröße (NG) und damit des Seildurchmessers; eindeutige Zuordnung der Klemme zur Seilgröße.

4. Vorteile von Drahtseilklemmen DIN EN 13411-5 (Kleinsorge)

• Hohe Sicherheit: Klemmen erfüllen die Normanforderungen der DIN EN 13411-5 und sind speziell für sicherheitsrelevante Seilendverbindungen konzipiert.
• Standardisierte Qualität: Geprüfte Tragfähigkeiten, definierte Klemmenanzahl und Anziehdrehmomente geben dem Anwender klare Vorgaben und Planbarkeit.
• Robuste Ausführung: Hochfeste Stähle, massive Gussklemmbacken und Bundmuttern gewährleisten dauerhafte, belastbare Verbindungen.
• Korrosionsbeständig im Standardbereich: Galvanisch verzinkte und gelb chromatiere Oberflächen bieten zuverlässigen Rostschutz im industriellen Alltag und bei typischen Außenanwendungen.
• Breiter Anwendungsbereich: Nenngrößen von ca. 5.0 mm bis 40.0 mm Seil-Ø decken viele gängige Anschlag- und Abspannaufgaben ab.
• Lösbare Verbindung: Seilendverbindungen bleiben demontierbar – ein Vorteil bei Prüfung, Austausch oder Anpassung von Seilen.
• Systemlösungen: Ideal kombinierbar mit Kauschen, Pressklemmen, Schäkel und weiterem Kleinsorge- oder TOMANRO-Zubehör für komplette Anschlag- und Seilsysteme.

5. Verwendung und typische Einsatzbereiche

Drahtseilklemmen DIN EN 13411-5 von Kleinsorge werden vor allem zur Herstellung von Seilschlaufen mit Kausche und zur Herstellung lösbarer Anschlagseile aus Drahtseil verwendet.

• Anschlagseile und Hebezeugtechnik: Herstellung von Anschlagmitteln zum Heben von Lasten (z. B. in Werkstatt, Baustelle, Industrie), soweit die Norm die Anwendung zulässt.
• Abspannungen und Sicherungen: Abspannen von Masten, Trägern, Podesten oder Anlagenkomponenten, bei denen ein normgerechtes Sicherheitsniveau gefordert ist.
• Kran- und Fördertechnik: Seilschlaufen zur Anbindung von Lastaufnahmemitteln, Hilfsseilen und Tragseilen an Fixpunkte (unter Beachtung der jeweiligen Einsatzgrenzen).
• Industrie und Anlagenbau: Sicherungs- und Fangseile, die im Fehlerfall das Herabfallen von Bauteilen verhindern sollen.
• Service und Wartung: Temporäre Anschlagpunkte an Maschinen und Anlagen, die nach der Arbeit wieder gelöst werden können.

Bei weniger anspruchsvollen Anwendungen, in denen keine sicherheitstechnischen Anforderungen bestehen, können alternativ Simplex- oder Duplexklemmen oder Edelstahlklemmen verwendet werden; für sicherheitsrelevante Anschlagseile sind jedoch Klemmen nach DIN EN 13411-5 die richtige Wahl.

6. Montagehinweise nach DIN EN 13411-5

Die Norm gibt klare Vorgaben zur korrekten Montage, um die geforderte Tragfähigkeit zu erreichen:

1. Seil und Kausche vorbereiten: Drahtseil auf Länge schneiden, Seilende säubern, passende Kausche einlegen.
2. Erste Klemme anbringen: Die erste Drahtseilklemme wird direkt an der Kausche positioniert.
3. Richtige Einbaulage: Der Klemmbügel wird immer auf das unbeanspruchte Seilende gelegt; die Klemmbacke liegt auf dem belasteten Seilstrang.
4. Abstand der weiteren Klemmen: Zwischen den Klemmen ist ein freier Abstand von ca. 1.5 bis 3-facher Klemmenbreite einzuhalten.
5. Klemmenanzahl: Die erforderliche Anzahl an Klemmen ist von Seil-Ø und Belastung abhängig und wird in Tabellen der Norm bzw. der Herstellerunterlagen angegeben (z. B. 3 bis 4 Klemmen je Seilende).
6. Anziehdrehmoment: Bundmuttern mit dem vorgegebenen Drehmoment anziehen; das Drehmoment ist bei Montage, vor erster Benutzung sowie nach ca. 1 Stunde und 3 Stunden zu überprüfen.
7. Regelmäßige Prüfung: Im Einsatz sind Seil, Klemmen, Muttern und Kausche regelmäßig visuell zu kontrollieren und im Zweifel auszuwechseln.

7. Auswahl der richtigen Klemmengröße

• Die Nenngröße der Drahtseilklemme entspricht dem maximalen Seilnenndurchmesser (z. B. NG 10.0 für Seil-Ø 10.0 mm).
• Bei Zwischengrößen ist in der Regel die nächstgrößere Klemme zu wählen.
• Seilbauart, Drahtfestigkeit und gewünschte Einsatzlast sind bei der Auslegung des gesamten Anschlagmittels zu berücksichtigen.
• Für Anwendungen in besonders korrosiven Umgebungen (Maritim, Chemie) können alternativ Edelstahlklemmen eingesetzt oder Drahtseilklemmen mit zusätzlichem Korrosionsschutz gewählt werden.

8. Kurzfassung

Drahtseilklemmen DIN EN 13411-5 von Kleinsorge sind hochwertige Sicherheitsklemmen aus verzinktem Stahl zur Herstellung lösbarer, normgerechter Seilendverbindungen.

Sie bieten hohe Sicherheit, standardisierte Qualität und robuste Ausführung für Anschlagseile und Abspannungen mit sicherheitstechnischen Anforderungen.

In Kombination mit Kauschen, Schäkel und weiterem Seilzubehör bilden sie ein zuverlässiges System für Industrie, Bau und Hebetechnik.
