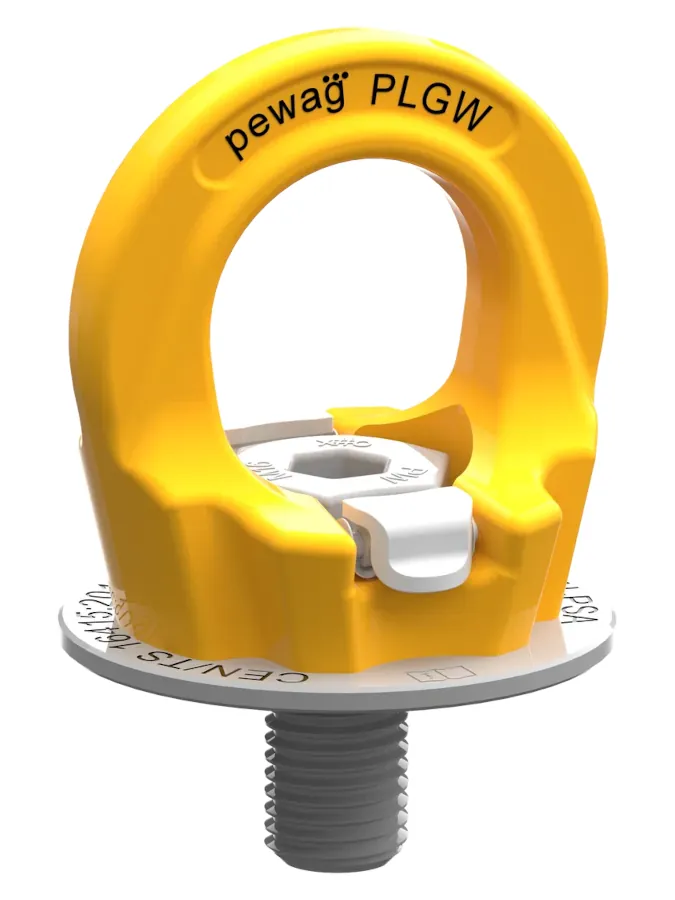

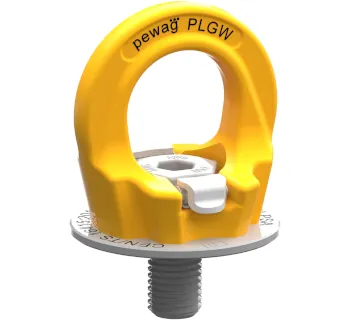

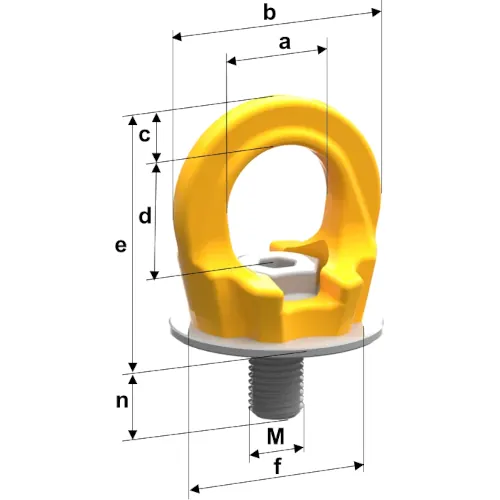

pewag Anschlagpunkt PLGW-PSA

Der pewag PLGW-PSA ist ein verschraubbarer Anschlagpunkt für die Personensicherung und dient als definierter Verbindungspunkt innerhalb einer persönlichen Schutzausrüstung gegen Absturz (PSA). Er wird in eine passende Gewindebohrung eingeschraubt und ermöglicht das Einhängen geeigneter Verbindungselemente, um Auffang- oder Rückhaltesysteme normgerecht aufzubauen.

Der Ring ist 360° drehbar und muss vor der Belastung in die zu erwartende Zugrichtung ausgerichtet werden. Die Belastung darf ausschließlich in der vorgegebenen Richtung erfolgen; Über-Kanten-Belastungen sowie Drehen unter Last sind unzulässig.

Einsatzbereiche

Der PLGW-PSA wird überall dort eingesetzt, wo Personen bei Arbeiten mit Absturzgefahr über einen festen, definierten Ankerpunkt gesichert werden müssen. Typische Anwendungen sind Service- und Wartungsarbeiten an Stahlkonstruktionen sowie Anlagenbereiche, in denen keine kollektiven Schutzmaßnahmen möglich sind.

• Industrieanlagen: Instandhaltung an Stahlbühnen, Leitern, Maschinenpodesten
• Stahlbau und Montage: temporäre Sicherung an geeigneten Stahlbauteilen mit Festigkeitsnachweis
• Windenergieanlagen: Personensicherung an definierten Anschlagpunkten im Anlagenumfeld
• Wartung und Service: wiederkehrende Arbeiten, bei denen ein wiederverwendbarer Anschlagpunkt benötigt wird

Varianten und Unterschiede

Der pewag PLGW-PSA ist in den Gewindegrößen M12, M16 und M20 verfügbar. Je nach Ausführung stehen die Varianten Supreme (werkzeuglose Montage/Demontage) und Basic (Ein-/Ausschrauben mit Innensechskantschlüssel) zur Auswahl.

Ausführungen Supreme vs. Basic

• PLGW-PSA Supreme: werkzeuglose Montage/Demontage über ein Sperrsystem; für den Einsatz müssen die Sperren in der vorgesehenen Einsatzstellung sein.
• PLGW-PSA Basic: Ein- und Ausschrauben erfolgt mit Innensechskantschlüssel; für dauerhafte Montage kann bei Bedarf ein flüssiges Gewindesicherungsmittel eingesetzt werden (z. B. bei Vibrationen).

Variantenübersicht (ohne Abmessungen)

Technische Einordnung und Bestimmung

Der pewag PLGW-PSA dient als Anschlagpunkt zur Bildung einer Anschlageinrichtung vom Typ A gemäß EN 795:2012. Für die Sicherung von mehr als einer Person ist die Anwendung gemäß CEN/TS 16415:2013 in den Größen M16 oder M20 vorgesehen.

Montagehinweise (sicherheitsrelevant)

Die Montage darf nur durch Personen erfolgen, die in der sicheren Benutzung unterwiesen sind und die relevanten Normen sowie landesspezifischen Vorgaben kennen. Der Strukturteil, an dem der Anschlagpunkt montiert wird, muss die geforderte Last ohne Verformung aufnehmen können und ist vorab nachzuweisen.

Anforderungen an die Anschlageinrichtung

• Der Strukturteil muss mindestens 14 kN pro Person ohne Verformung standhalten (Sicherheitsnachweis gemäß EN 795).
• Bei Mehrpersonen-Nutzung sind die Anforderungen gemäß CEN/TS 16415 zu berücksichtigen; national können höhere Werte gelten.
• Montage ausschließlich in Stahl bzw. Stahlguss; andere Materialien (z. B. Leichtmetalle, Kunststoffe, Beton) sind unzulässig.

Vorbereitung und Einschrauben

• Anschraubfläche muss eben sein; Gewindebohrung mittig und rechtwinklig zur Auflagefläche
• Gewindeloch vor Montage reinigen und auf Beschädigungen prüfen
• Mindesteinschraublänge: 1 × M in Stahl, 1.5 × M in Stahlguss (M = Gewindegröße)
• Keine zusätzlichen Elemente (z. B. Beilagscheiben) zwischen Anschlagpunkt und Anschlageinrichtung unterlegen
• Vor jedem Einsatz prüfen, dass der Anschlagpunkt vollständig eingeschraubt ist und die Auflagefläche voll anliegt

Anzugsmomente (bei dauerhaftem Verbleib)

Ausführung Supreme (mit Sperren)

• Zum Einschrauben Sperren hochklappen, sodass sie an den Seitenflächen der Schraube anliegen (Montagestellung)
• Anschlagpunkt einschrauben, bis die Unterseite vollständig aufliegt, anschließend handfest anziehen
• Sperren in die Einsatzstellung klappen: Vor dem Einhängen sicherstellen, dass die Sperren in der vorgesehenen Einsatzstellung sind

Ausführung Basic (ohne Sperren)

• Ein- und Ausschrauben mit Innensechskantschlüssel
• Bei dauerhaftem Verbleib: mit geeignetem Werkzeug auf das passende Anzugsmoment anziehen
• Bei Bedarf (z. B. Vibrationen): Gewinde mit flüssigem Gewindesicherungsmittel sichern
• Nach Montage den Ring in die zu erwartende Belastungsrichtung ausrichten

Sicherheitsaspekte & Normen

Der pewag PLGW-PSA ist ausschließlich für die Personensicherung bestimmt und darf nicht zum Heben von Lasten verwendet werden. Für die sichere Anwendung ist ein vollständiges, kompatibles PSA-System erforderlich.

Wesentliche Normbezüge

• EN 795:2012: Anschlageinrichtungen (Typ A)
• CEN/TS 16415:2013: Anschlageinrichtungen für Mehrpersonen-Nutzung (für M16/M20)
• EN 365:2004: Anforderungen an Gebrauchsanleitungen, Wartung, regelmäßige Überprüfung und Kennzeichnung
• EN 362: zugelassene Verbindungselemente (Karabiner/Verbinder) für PSA
• EN 355: Falldämpfer zur Begrenzung der Kräfte im Auffangvorgang (6 kN)
• EU-Verordnung 2016/425: persönliche Schutzausrüstung

Wichtige Sicherheitsregeln

• Nur speziell geschulte Personen dürfen das Produkt verwenden; Rettungsplan für Notfälle vorhalten
• Vor jeder Benutzung Sichtprüfung auf Verformungen, Risse und korrekte Funktion; Ring muss drehbar und ausrichtbar sein
• Verbindungsmittel muss im Ring frei beweglich sein; nicht über Ecken/Kanten belasten
• Den Anschlagpunkt nicht unter Last drehen; Belastung nur in der vorgegebenen Richtung
• Anschlagpunkte, die durch einen Absturz beansprucht wurden, außer Betrieb nehmen und erst nach Freigabe durch sachkundige Person wiederverwenden
• Keine dauerhafte Verwendung im Freien; nicht für stark korrosive Umgebungen sowie Kontakt mit Säuren/Laugen bzw. deren Dämpfen

Prüfung, Wartung & Außerbetriebnahme

Die Sicherheit des Anwenders hängt von Wirksamkeit und Haltbarkeit der Ausrüstung ab. Das Produkt ist mindestens einmal jährlich durch eine sachkundige Person zu überprüfen; je nach Einsatzbedingungen kann ein kürzeres Intervall erforderlich sein.

Prüfung vor jedem Einsatz

• Richtige Auswahl gemäß max. Personenzahl und Gewindegröße
• Einwandfreier Zustand von Schraube, Ring und Auflagefläche; Kennzeichnung muss lesbar sein
• Auflagefläche muss nach dem Einschrauben vollständig anliegen; Ring in Zugrichtung ausgerichtet
• Bei Supreme: Sperren müssen sich in der vorgesehenen Einsatzstellung befinden

Ausscheidekriterien

• Bruch, Verformung, scharfe Kerben oder Risse jeglicher Art
• Anzeichen hoher Hitzeeinwirkung (z. B. Schwarzfärbung / Beschichtungsschäden)
• Beschädigtes Gewinde oder unleserliche Kennzeichnung
• Übermäßige Korrosion bzw. unzulässige Querschnittsabnahme (Grenzwert gemäß Anleitung)
• Ring lässt sich nach Montage nicht einwandfrei drehen

Wartung

• Reinigung bei Bedarf mit feuchtem Tuch; anschließend natürlich trocknen lassen
• Gewindeverschmutzungen vorsichtig entfernen (z. B. mit Drahtbürste)
• Reparaturen nur durch Hersteller oder sachkundige Person; nur originale Ersatzteile verwenden
• Schweißarbeiten und Wärmebehandlungen sind verboten

Lagerung

• Gereinigt, getrocknet und gegen Korrosion geschützt lagern (z. B. leicht geölt)
• Gewinde während Lagerung/Transport mit geeigneter Schutzkappe schützen
• Keinen korrosiven, thermischen oder mechanischen Einflüssen aussetzen

Passende Artikel/Zubehör

• Verbindungselemente (Karabiner/Verbinder) nach EN 362 passend zum Ring
• Verbindungsmittel (z. B. Halteseil oder Auffang-Verbindungsmittel) nach EN 354
• Falldämpfer nach EN 355 zur Kraftbegrenzung im Auffangvorgang
• Auffanggurt als Körperhaltevorrichtung (z. B. Auffangsysteme im PSA-Umfeld)
• Komponenten für Rettung/Notfallorganisation gemäß betrieblichem Rettungsplan
