Yale Elektro-Motorpumpe PYP

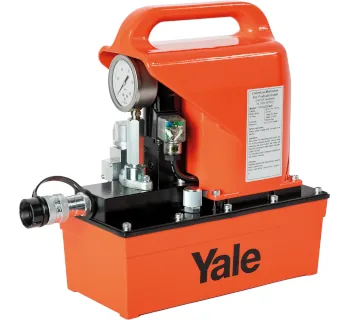

Die Yale Elektro-Motorpumpe PYP-03 ist eine zweistufige Kompaktpumpe für einfachwirkende Hydraulikzylinder und liefert bis 700 bar bei 2.2 l/min im Leerhub (bis 30 bar) und 0.2 l/min im Lasthub (bis 700 bar).
- Hoher Betriebsdruck bis 700 bar für einfachwirkende Hydraulikzylinder
- Zweistufiges Fördervolumen: 2.2 l/min (Leerhub bis 30 bar) und 0.2 l/min (Lasthub bis 700 bar)
- 2 Ventilvarianten: Handventil (PYP-03/2/3/2M) oder E-Ventil (PYP-03/2/3/2E)
- Druckschalter zur stufenlosen Einstellung des maximalen Betriebsdrucks
- Kabelfernsteuerung (1.5 m) für Motor Ein/Aus; bei E-Ventil zusätzlich Tasten ADV/RET
- Nutzbarer Tankinhalt 2.7 l und kompakte Bauform
- Aussetzbetrieb 50% ED (max. 5 Minuten Dauerbetrieb unter Volllast)
- Schutzart IP50 und 0.3 kW / 230 V / 1-Ph
- Gewicht ca. 20 kg (inkl. Öl) für mobilen Einsatz
Betriebsdruck
Steuerventil
für Zylinder-Typen
Förderstufen
Spannung
Artikel-Nr.:
Die Yale Elektro-Motorpumpe PYP-03 ist eine zweistufige Kompaktpumpe für einfachwirkende Hydraulikzylinder und liefert bis 700 bar bei 2.2 l/min im Leerhub (bis 30 bar) und 0.2 l/min im Lasthub (bis 700 bar).
- Hoher Betriebsdruck bis 700 bar für einfachwirkende Hydraulikzylinder
- Zweistufiges Fördervolumen: 2.2 l/min (Leerhub bis 30 bar) und 0.2 l/min (Lasthub bis 700 bar)
- 2 Ventilvarianten: Handventil (PYP-03/2/3/2M) oder E-Ventil (PYP-03/2/3/2E)
- Druckschalter zur stufenlosen Einstellung des maximalen Betriebsdrucks
- Kabelfernsteuerung (1.5 m) für Motor Ein/Aus; bei E-Ventil zusätzlich Tasten ADV/RET
- Nutzbarer Tankinhalt 2.7 l und kompakte Bauform
- Aussetzbetrieb 50% ED (max. 5 Minuten Dauerbetrieb unter Volllast)
- Schutzart IP50 und 0.3 kW / 230 V / 1-Ph
- Gewicht ca. 20 kg (inkl. Öl) für mobilen Einsatz
Informationen: Elektro-Motorpumpe PYP
Die Elektro-Motorpumpen der Baureihe PYP-03 sind für den Einsatz mit einfachwirkenden Hydraulikzylindern ausgelegt und arbeiten mit einem zweistufigen Fördervolumen. Je nach Modell sind sie mit einem Handventil oder einem Elektromagnetventil ausgestattet und für den Aussetzbetrieb konzipiert (50% ED = 5 Minuten Dauerbetrieb unter Volllast).
Ein integrierter Druckschalter ermöglicht das stufenlose Einstellen des maximalen Betriebsdrucks. Die Zweistufen-Kompaktpumpe ist speziell für Instandhaltungs- und Montageeinsätze konzipiert und eignet sich für den Betrieb von einfachwirkenden Zylindern (z. B. Baureihen YS, YLS, YFS, YCS, YPL, YELB) mit einem maximalen Schluckvolumen von 2.7 l.
Die Kombination aus Handventil und Kabelfernsteuerung des E-Motors gibt dem Bediener Beweglichkeit und gewährleistet ein sicheres Lasthalten. Der Motoranlauf kann unter Volllast erfolgen.
Einsatzbereiche
- Instandhaltung: Versorgen einfachwirkender Hydraulikzylinder bei Reparatur- und Servicearbeiten.
- Montage: Hydraulische Betätigung bei Montagevorgängen mit einfachwirkenden Zylindern.
- Mobiler Einsatz: Anwendungen, bei denen eine transportable Strom-Hydraulikquelle benötigt wird.
- Ersatz für Handpumpen: komfortabler Ersatz zu Handpumpen der HPS-Serie.

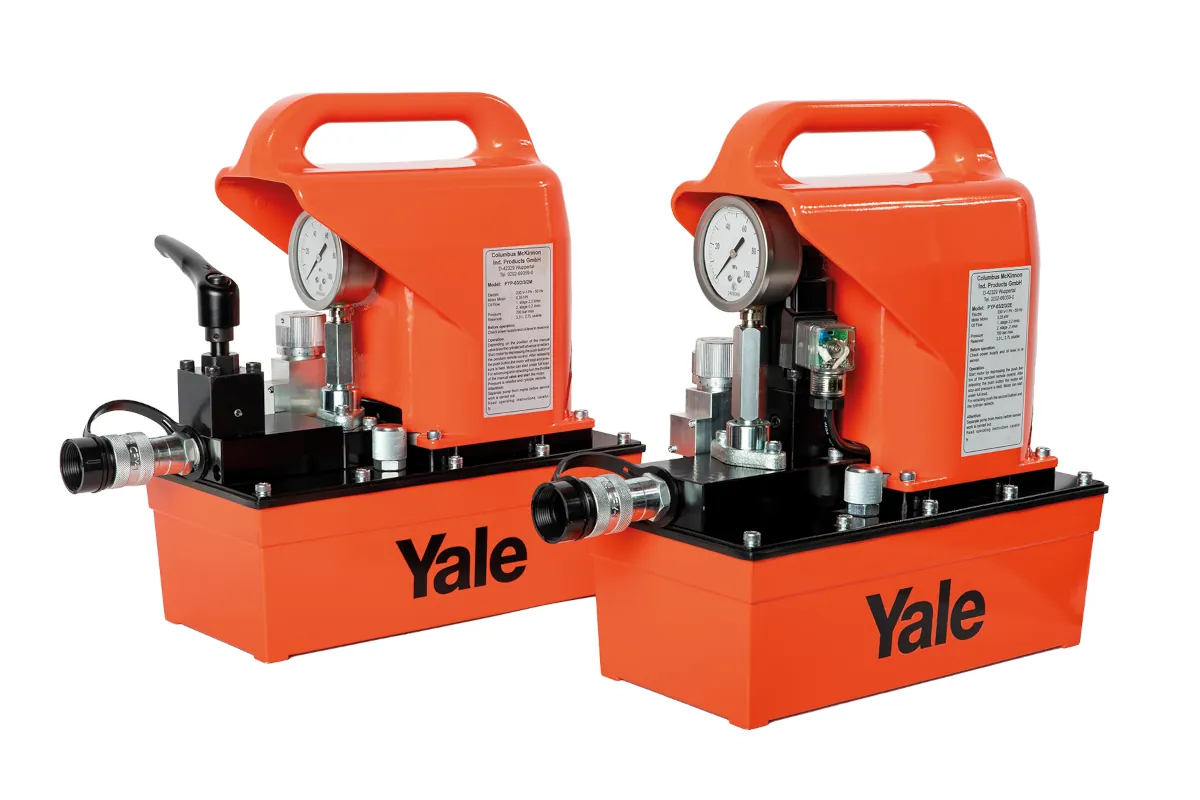

Unterschiede der Varianten
- PYP-03/2/3/2M: mit 2/2-Wege Handventil zur Steuerung einfachwirkender Hydraulikzylinder.
- PYP-03/2/3/2E: mit 2/2-Wege Elektromagnetventil; Fernbedienung mit zwei Drucktastern für ADV (Druck/ausfahren) und RET (zurückfahren).
Lieferzustand
- Die Pumpen werden mit komplettem elektrischem Anschluss und Hydraulikölfüllung geliefert.
- Ein werksseitig aufgebautes glyzeringedämpftes Manometer ermöglicht das Ablesen des anliegenden Betriebsdruckes.
- Kabelfernsteuerung zur Motor-Ein/Aus-Schaltung (Kabellänge: 1.5 m).
Bedienung
Für beide Varianten wird der Motor über die Kabelfernsteuerung ein- und ausgeschaltet. Die Steuerung des Zylinders erfolgt abhängig vom verbauten Ventil.
Bedienung PYP-03/2/3/2M (Handventil)
| Funktion | Bedienhandlung | Ergebnis |
|---|---|---|
| Ausfahren | Hebel im Uhrzeigersinn drehen (Ventil schließen), anschließend Taster der Kabelfernsteuerung betätigen. | Motor startet, Zylinder fährt aus, Druck baut sich auf; nach Loslassen des Tasters stoppt der Motor, der Zylinder hält an. |
| Einfahren | Hebel gegen den Uhrzeigersinn drehen. | Zylinder fährt zurück. |
Bedienung PYP-03/2/3/2E (Elektromagnetventil)
| Funktion | Taste / Bedienhandlung | Ergebnis |
|---|---|---|
| Ausfahren | Taste ADV drücken. | Zylinder wird unter Druck gesetzt; beim Loslassen stoppt der Zylinder. |
| Zurückfahren | Taste RET drücken. | Zylinder fährt zurück; beim Loslassen stoppt der Zylinder (Zwischenstopp möglich). |
Technische Daten
Die Baureihe arbeitet mit einem maximalen Betriebsdruck von 700 bar und einem zweistufigen Fördervolumen: Leerhub bis 30 bar sowie Lasthub bis 700 bar. Das Gewicht beträgt ca. 20 kg (inkl. Öl).
Modelle & Kenndaten
| Modell | Art.-Nr. | Aufgebautes Steuerventil | Betriebsdruck max. [bar] | Leerhub [l/min] bis 30 bar | Lasthub [l/min] bis 700 bar | Nutzbarer Tankinhalt [l] | Anschlusswert | Kabelfernsteuerung [m] | Drehzahl [min-1] | Schutzart | Gewicht inkl. Öl ca. [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PYP-03/2/3/2M | 192109414 | 2/2-Wege Handventil | 700 | 2.2 | 0.2 | 2.7 | 0.3 kW, 230 V, 1-Ph | 1.5 | 2800 | IP50 | 20 |
| PYP-03/2/3/2E | 192109415 | 2/2-Wege E-Ventil | 700 | 2.2 | 0.2 | 2.7 | 0.3 kW, 230 V, 1-Ph | 1.5 | 2800 | IP50 | 20 |
Sicherheitsaspekte & Normen
- Aussetzbetrieb: Betrieb gemäß 50% ED (max. 5 Minuten Dauerbetrieb unter Volllast).
- Betriebsdruck: maximaler Betriebsdruck bis 700 bar; maximaler Druck über den integrierten Druckschalter stufenlos einstellbar.
- Lasthalten: die Kombination aus Ventilkonzept und Kabelfernsteuerung ist auf sicheres Lasthalten ausgelegt.
- Schutzart: IP50.
Passende Artikel/Zubehör
| Artikel/Zubehör | Bezeichnung | Praxisnutzen |
|---|---|---|
| CMY-1 | Kupplungsstecker (N14200167) | Komponente zur Komplettierung eines Hydrauliksystems mit einfachwirkendem Zylinder |
| HHC-20 | Hydraulikschlauch 2 m (N14200151) | Hydraulikverbindung zwischen Pumpe und Zylinder; alternativ andere Längen aus der HHC-Serie |
