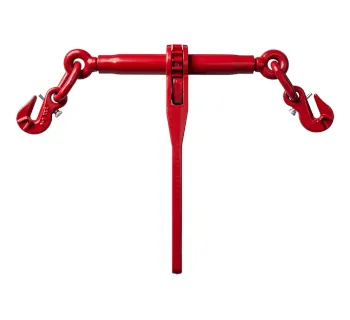

Der DELTA Ratschenlastspanner GK 8 ist ein robustes Zurrmittel zum kontrollierten Spannen von Zurrketten in der professionellen Ladungssicherung. Über die Ratschenmechanik wird die gewünschte Vorspannung gezielt aufgebaut und gehalten – geeignet für Anwendungen, in denen hohe Zurrkräfte dauerhaft und reproduzierbar anliegen müssen.
Ausgelegt nach EN 12195-3 ist der Ratschenlastspanner für den Einsatz im Transport- und Logistikumfeld konzipiert. Eine integrierte AUSdrehsicherung unterstützt dabei, ein ungewolltes Lösen durch Vibrationen zu reduzieren; laut TOMANRO wird der Typ zudem mit Prüfzeugnis geliefert und enthält eine CE-Konformitätserklärung.
Einsatzbereiche
- Maschinen- und Anlagenverlagerung: Sichern schwerer Maschinen auf Tiefladern und Wechselbrücken.
- Spedition & Logistik: Direkt- und Niederzurren von Stahl, Bauteilen, Kisten und Palettenware.
- Industrie & Werkverkehr: Sicherung von Produktionsmitteln, Gestellen und Vorrichtungen auf Transportfahrzeugen.
- Baustelle & Montage: Fixieren von Bauteilen (z. B. Schalung, Stahlträger, Containerzubehör) während Transport und Zwischenlagerung.
Varianten & Unterschiede
Der Typ ist in mehreren Ausführungen erhältlich, um unterschiedliche Anschlagpunkte und Platzverhältnisse abzudecken. Die Auswahl erfolgt praxisnah über Kettengröße, Zurrkapazität LC und die benötigte Ausführung.
- Mit Parallelhaken (K/HK): Für typische Zurrpunkte, an denen Haken direkt eingehängt werden sollen.
- Ohne Haken (OK/OHK): Für Konfigurationen, bei denen die Verbindung über vorhandene Endbeschläge/Anschlagmittel erfolgt.
- Kompakt-Ausführung (HK/OHK): Varianten mit kürzerer Hebel-/Bauform (laut TOMANRO-Abmessungsübersicht), wenn der Arbeitsraum begrenzt ist.
- Kettengrößen: 6 mm bis 16 mm, passend zur erforderlichen LC.
Sicherheitsaspekte & Normen
Die Konstruktion und Einstufung des Zurrmittels erfolgt nach EN 12195-3 (Zurrketten/Zurrmittel aus Kette). Diese Norm regelt u. a. Anforderungen an Ausführung, Kennzeichnung und Leistungswerte wie LC und STF für den sicheren Einsatz im Zurrbetrieb.
Für die Auslegung der Ladungssicherung (z. B. Ermittlung der erforderlichen Sicherungskräfte) ist in der Praxis die EN 12195-1 relevant; ergänzend wird im deutschen Umfeld häufig nach VDI 2700 gearbeitet (Anwendung/Prüfung der Ladungssicherung). Wichtig: LC ist die zulässige Zurrkraft des Systems, STF beschreibt die erreichbare Vorspannkraft (Standard Tension Force) und beeinflusst die Wirksamkeit insbesondere beim Niederzurren.
- Nur innerhalb der angegebenen LC-Werte einsetzen und geeignete, tragfähige Zurrpunkte verwenden.
- Kette und Spanner vor Einsatz auf sichtbare Beschädigungen prüfen; beschädigte Komponenten nicht weiterverwenden.
- Kette vor scharfen Kanten schützen (Kantenschutz) und Verdrehungen vermeiden, um Lastspitzen zu reduzieren.
- Bedien- und Sicherheitshinweise des Herstellers beachten (insbesondere zur richtigen Spann- und Löselogik der Ratsche).
Technische Daten
Die folgende Übersicht fasst die relevanten Kennwerte zusammen. Enthalten sind stets Arbeitsbereich (Spannweg/Verstellbereich) und Gewicht je Ausführung.
| Ausführung |
Kettengröße |
Zurrkapazität LC |
STF |
Arbeitsbereich |
Gewicht |
Hersteller-Artikelnummer |
| Parallelhaken |
6 mm |
2200 daN |
5.5 kN |
236-345 mm |
1.7 kg |
YE.338.06.K |
| Parallelhaken |
8 mm |
4000 daN |
10 kN |
342-497 mm |
4.7 kg |
YE.338.08.K |
| Parallelhaken |
10 mm |
6300 daN |
15.75 kN |
346-501 mm |
5.1 kg |
YE.338.10.K |
| Parallelhaken |
13 mm |
10000 daN |
15.9 kN |
378-538 mm |
7.6 kg |
YE.338.13.K |
| Parallelhaken |
16 mm |
16000 daN |
24 kN |
378-538 mm |
9.9 kg |
YE.338.16.K |
| Ohne Haken |
6 mm |
2200 daN |
5.5 kN |
236-345 mm |
1.2 kg |
YE.338.06.OK |
| Ohne Haken |
8 mm |
4000 daN |
10 kN |
342-497 mm |
3.2 kg |
YE.338.08.OK |
| Ohne Haken |
10 mm |
6300 daN |
15.75 kN |
346-501 mm |
3.3 kg |
YE.338.10.OK |
| Ohne Haken |
13 mm |
10000 daN |
15.9 kN |
378-538 mm |
4.0 kg |
YE.338.13.OK |
| Ohne Haken |
16 mm |
16000 daN |
24 kN |
378-538 mm |
4.5 kg |
YE.338.16.OK |
| Parallelhaken, Kompakt-Ausführung |
8 mm |
4000 daN |
10 kN |
342-497 mm |
4.5 kg |
YE.338.08.HK |
| Parallelhaken, Kompakt-Ausführung |
10 mm |
6300 daN |
15.75 kN |
346-501 mm |
4.9 kg |
YE.338.10.HK |
| Ohne Haken, Kompakt-Ausführung |
8 mm |
4000 daN |
10 kN |
342-497 mm |
3.0 kg |
YE.338.08.OHK |
| Ohne Haken, Kompakt-Ausführung |
10 mm |
6300 daN |
15.75 kN |
346-501 mm |
3.1 kg |
YE.338.10.OHK |
Liefer- & Nachweisdokumente
- Prüfzeugnis zur Dokumentation der Sicherheit (TOMANRO-Angabe für den Typ).
- CE-Konformitätserklärung inklusive (TOMANRO-Angabe für den Typ).
Passende Artikel/Zubehör
- Zurrketten (Systemaufbau, Ergänzung/Erweiterung von Zurrketten-Anwendungen).
- Zurrhaken / Zurrösen als geeignete Verbindungselemente für viele Zurrpunkte.
- DELTA Zurrgurte als Alternative/Ergänzung bei empfindlichen Oberflächen oder leichteren Lasten.
- DELTA Hebelzug mit Zurrhaken für Spann- und Ziehaufgaben im Umfeld von Ladungssicherung.

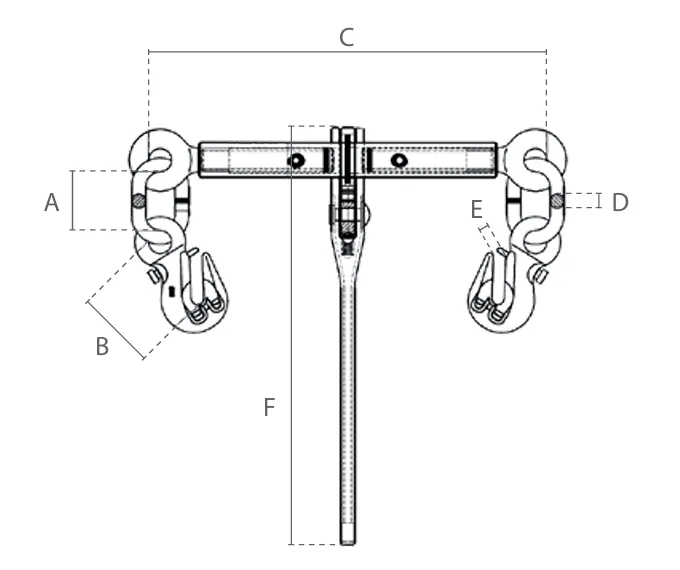

Abbildung
Skizze zur Orientierung des Arbeitsbereichs (Spannweg) und der Bauform.
