CAH Heiderich Seilscheiben 604
Die CAH Heiderich Seilscheiben 604 sind schwere Seilscheiben aus Sphäroguss mit vollem Boden und selbstschmierender Buchse zur Umlenkung und Führung von Drahtseilen (Bezug: früher DIN 82235).
- Schwerer Sphäroguss: robuste Bauform für belastbare Seilführungen.
- Selbstschmierende Buchse: langlebiger, wartungsarmer Lauf.
- Definierte Rillengeometrie: Rillengrund-Ø = 9 × Seil-Ø für sicheren Seilsitz bei passender Auslegung.
- Hohe Leistungswerte: je Nenngröße hohe Seilzugkräfte bei 180° Umlenkung möglich.
- Kompatibilität: passend/kompatibel zu CAH-Baureihen Nr. 601 und Nr. 617 (laut Beschreibung).
Die CAH Heiderich Seilscheiben 604 sind schwere Seilscheiben aus Sphäroguss mit vollem Boden und selbstschmierender Buchse zur Umlenkung und Führung von Drahtseilen (Bezug: früher DIN 82235).
- Schwerer Sphäroguss: robuste Bauform für belastbare Seilführungen.
- Selbstschmierende Buchse: langlebiger, wartungsarmer Lauf.
- Definierte Rillengeometrie: Rillengrund-Ø = 9 × Seil-Ø für sicheren Seilsitz bei passender Auslegung.
- Hohe Leistungswerte: je Nenngröße hohe Seilzugkräfte bei 180° Umlenkung möglich.
- Kompatibilität: passend/kompatibel zu CAH-Baureihen Nr. 601 und Nr. 617 (laut Beschreibung).
Informationen: Seilscheiben 604
Die Seilscheiben Nr. 604 von CAH Heiderich sind schwere Seilscheiben zur Umlenkung und Führung von Drahtseilen (Bezug: früher DIN 82235). Die Scheiben sind aus Sphäroguss gefertigt und verfügen über einen vollen Boden sowie eine selbstschmierende Buchse für einen langlebigen, wartungsarmen Lauf.
Die Rillengeometrie ist mit Rillengrund-Ø = 9 × Seil-Ø angegeben und unterstützt bei passender Seilwahl einen definierten Seilsitz. Die Seilscheiben sind als passende Komponente für Hangerblöcke Nr. 601 (Bezug: früher DIN 82221) sowie kompatibel mit Klappblöcken Nr. 617 (Bezug: früher DIN 82220) beschrieben.
Einsatzbereiche
- Hebe- und Zugtechnik: Umlenkung von Drahtseilen in seilführenden Aufbauten und Baugruppen.
- Fördertechnik: Einsatz als Seilscheibe in Konstruktionen mit definierter Seilführung und passender Lagerstelle (Buchse).
- Service & Instandhaltung: Austausch- bzw. Ersatzscheibe in kompatiblen CAH-Baureihen (z. B. Nr. 617).
Varianten & Unterschiede
Die Baureihe umfasst mehrere Nenngrößen mit unterschiedlichen Rollenaußen-Ø, Rolleninnen-Ø, max. Seil-Ø sowie Auswahlwerten wie max. Seilzugkraft bei 180° Umlenkung. Zusätzlich unterscheiden sich die Varianten in den Katalog-Abmessungen wie Rillengrund-Ø, Rillenradius, Rillentiefe, Kranzbreite und Bohrung für Bolzen.
Sicherheitsaspekte & Normen
- Normbezug: Seilscheiben für Drahtseile nach früher DIN 82235; zugehörige Kompatibilitätsangaben zu Nr. 601 (früher DIN 82221) und Nr. 617 (früher DIN 82220).
- Seildurchmesser einhalten: Verwenden Sie nur Drahtseile bis zum angegebenen Seil-Ø max. je Nenngröße, um korrekten Seilsitz und gleichmäßige Belastung zu gewährleisten.
- Seilführung möglichst gerade auslegen: Schrägzug und Kantenkontakt vermeiden, um Rille und Seil nicht übermäßig zu verschleißen.
- Lagerstelle prüfen: Die selbstschmierende Buchse unterstützt wartungsarmen Betrieb, dennoch sind Verschleiß, Spiel und freie Drehbarkeit regelmäßig zu kontrollieren.

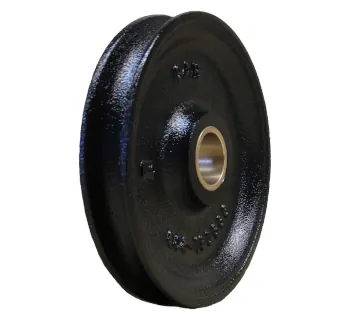

Abbildung
Variantenübersicht (Shopdaten)
| Nenngröße | Rollenaußen-Ø (mm) | Rolleninnen-Ø (mm) | max. Seil-Ø (mm) | max. Seilzugkraft bei 180° Umlenkung (kg) | Artikel-Nr. |
|---|---|---|---|---|---|
| NG 1 | 135 | 112 | 14 | 1000 | CAH-604-1-135 |
| NG 2 | 180 | 150 | 18 | 2000 | CAH-604-2-180 |
| NG 3 | 220 | 180 | 22 | 3150 | CAH-604-3-220 |
| NG 4 | 260 | 216 | 24 | 4000 | CAH-604-4-260 |
| NG 5 | 290 | 236 | 28 | 5000 | CAH-604-5-290 |
| NG 6 | 330 | 270 | 32 | 6250 | CAH-604-6-330 |
| NG 8 | 365 | 300 | 36 | 8000 | CAH-604-8-365 |
| NG 10 | 415 | 340 | 40 | 10000 | CAH-604-10-415 |
| NG 12 | 455 | 375 | 44 | 12500 | CAH-604-12-455 |
Abmessungen & Katalogdaten
| Nenngröße | Rollenaußen-Ø (mm) | Rillengrund-Ø (mm) | Rillenradius (mm) | Rillentiefe (mm) | Kranzbreite (mm) | Bohrung für Bolzen (mm) | Nabenlänge (mm) | Naben-Ø (mm) | Seil-Ø max. (mm) | Tragfähigkeit (kg) | Gewicht ca. (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NG 1 | 135 | 112 | 8 | 11 | 25 | 22 | 27 | 42 | 14 | 2000 | 2.00 |
| NG 2 | 180 | 150 | 10 | 15 | 31 | 32 | 34 | 56 | 18 | 4000 | 4.00 |
| NG 3 | 220 | 180 | 12 | 20 | 39 | 40 | 42 | 70 | 22 | 6300 | 5.00 |
| NG 4 | 260 | 216 | 13 | 22 | 45 | 45 | 48 | 80 | 24 | 8000 | 8.00 |
| NG 5 | 290 | 236 | 15 | 27 | 51 | 50 | 54 | 85 | 28 | 10000 | 9.00 |
| NG 6 | 330 | 270 | 17 | 30 | 57 | 55 | 60 | 96 | 32 | 12500 | 16.00 |
| NG 8 | 365 | 300 | 19 | 32 | 64 | 65 | 67 | 105 | 36 | 16000 | 20.00 |
| NG 10 | 415 | 340 | 21 | 37 | 71 | 70 | 75 | 120 | 40 | 20000 | 28.00 |
| NG 12 | 455 | 375 | 23 | 40 | 79 | 80 | 83 | 125 | 44 | 25000 | 35.00 |
Passende Artikel/Zubehör
| Artikel | Praxisnutzen | Auswahlhinweis |
|---|---|---|
| Klappblöcke für Drahtseil Nr. 617 (CAH Heiderich) | Klappbarer Drahtseilblock; laut Beschreibung mit Seilscheiben Nr. 604 ausgestattet. | Passend auswählen nach Seil-Ø und Auslegung des Blocks. |
| Seilscheiben 615 (CAH Heiderich) | Alternative Seilscheiben-Baureihe für Drahtseile (Bezug: früher DIN 82236). | Sinnvoll, wenn eine andere Seilscheiben-Baureihe/Normbezug benötigt wird. |
| Seilrollenböcke (TOMANRO Sortiment) | Komplette Umlenk-/Führungsbaugruppen auf Basis von Seilrollen/Seilscheiben. | Wenn neben der Scheibe auch Halterung und Einbaulösung benötigt werden. |
Links
Variantenübersicht nach Seil-Ø und Auswahlwerten.
https://www.tomanro.de/5268-CAH_Heiderich_Seilscheiben_604-TypenKlappblock-Baureihe mit Bezug auf Seilscheiben Nr. 604.
https://www.tomanro.de/2310-CAH_Heiderich_Klappbloecke_fuer_Drahtseil_Nr_617-TypenKatalogdaten mit Abmessungen und Gewichten.
https://www.tomanro.de/pdf/CAH-Katalog-604-615.pdfAlternative Seilscheiben-Baureihe mit anderem Normbezug.
https://www.tomanro.de/5269-CAH_Heiderich_Seilscheiben_615-TypenEinbaulösungen für Umlenkung und Seilführung.
https://www.tomanro.de/158-Seilrollenboecke-GruppeWeitere Produkte der Marke CAH Heiderich.
https://www.tomanro.de/59-CAH_Heiderich-Hersteller
Abmessungen Seilscheiben 604
| Seilscheiben 604 | max. Seil-Ø (mm) | Rollenaußen-Ø (mm) | Rillengrund-Ø (mm) | Rillenradius (mm) | Rillentiefe (mm) | Kranzbreite (mm) | Bohrung für Bolzen (mm) | Nabenlänge (mm) | Naben-Ø (mm) | Seil-Ø max. (mm) | Tragfähigkeit (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
