CAH Heiderich Seilscheiben 615

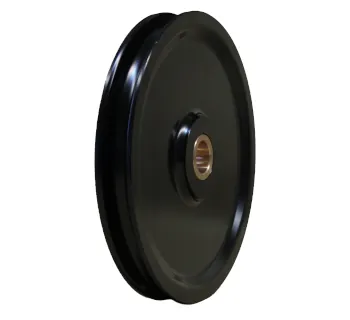

Die Seilscheiben 615 bestehen aus robustem Stahl mit vollem Boden und einer selbstschmierenden Buchse, ausgelegt für Drahtseile nach früher DIN 82236. Sie sind passend zu Hangerblock 603, Hangerblock 605 und Ladeblock 611 und eignen sich für Anwendungen mit hohen Seilzugkräften. Die normgerechte Rillengeometrie (Rillengrund-Ø = 14 × Seil-Ø) gewährleistet eine sichere und seilschonende Führung.
- Stahlkonstruktion mit vollem Boden für hohe Stabilität
- Selbstschmierende Buchse – wartungsarm und langlebig
- Rillengrund-Ø = 14 × Seil-Ø für normgerechte Seilauflage
- Geeignet für hohe Seilzugkräfte (bis 8000 kg, größenabhängig)
- Passend zu 603, 605 und 611 Blocksystemen
- Alle Maße in mm für einfache Integration
Die Seilscheiben 615 bestehen aus robustem Stahl mit vollem Boden und einer selbstschmierenden Buchse, ausgelegt für Drahtseile nach früher DIN 82236. Sie sind passend zu Hangerblock 603, Hangerblock 605 und Ladeblock 611 und eignen sich für Anwendungen mit hohen Seilzugkräften. Die normgerechte Rillengeometrie (Rillengrund-Ø = 14 × Seil-Ø) gewährleistet eine sichere und seilschonende Führung.
- Stahlkonstruktion mit vollem Boden für hohe Stabilität
- Selbstschmierende Buchse – wartungsarm und langlebig
- Rillengrund-Ø = 14 × Seil-Ø für normgerechte Seilauflage
- Geeignet für hohe Seilzugkräfte (bis 8000 kg, größenabhängig)
- Passend zu 603, 605 und 611 Blocksystemen
- Alle Maße in mm für einfache Integration
Informationen: Seilscheiben 615
Die Seilscheiben Nr. 615 sind robuste Stahl-Seilscheiben mit vollem Boden und selbstschmierender Buchse für den industriellen Einsatz mit Drahtseilen nach früher DIN 82236.
Sie werden aus hochfestem Stahl gefertigt, bieten hohe Stabilität und eine sichere Kraftübertragung und sind insbesondere für Anwendungen mit hohen Seilzugkräften ausgelegt.
Die Rillengeometrie folgt der Vorgabe Rillengrund-Ø = 14 × Seil-Ø und die Seilscheiben 615 sind passend zu Hangerblock 603, Hangerblock 605 und Ladeblock 611; alle Maße sind in Millimetern (mm) angegeben.
Einsatzbereiche
- Als Seilscheibe in Hangerblöcken 603 und 605 (früher DIN 82223 / DIN 82222)
- In Ladeblöcken 611 (früher DIN 82226) für Hub- und Förderanwendungen mit Drahtseilen
- Umlenk- und Führungsfunktionen in hand- und kraftbetriebenen Hub-, Kran- und Windenanlagen
- Schwere Drahtseilanwendungen, bei denen definierte Rillengeometrie nach DIN gefordert ist
- Nachrüstung und Ersatz in bestehenden CAH-Heiderich-Blöcken mit Drahtseil nach früher DIN 82236
Merkmale & Vorteile
- Hochfester Stahl für hohe mechanische Belastbarkeit und lange Lebensdauer
- Voller Boden für maximale Stabilität und sichere Kraftübertragung in der Nabe
- Selbstschmierende Buchse – wartungsarm und für den Dauerbetrieb geeignet
- Rillengrund-Ø = 14 × Seil-Ø gemäß Vorgabe für seilschonende Umlenkung
- Passend zu Hangerblock 603, Hangerblock 605 und Ladeblock 611
- Hohe Seilzugkräfte von 1000–8000 kg bei 180° Umlenkung (größenabhängig)
- Alle Abmessungen in mm – einfache Integration in bestehende Seil- und Blocksysteme
Technische Daten Seilscheiben 615 (Überblick)
| Merkmal | Wert / Beschreibung |
|---|---|
| Bauart | Seilscheiben für Drahtseile, früher DIN 82236 |
| Werkstoff | Robuster Stahl mit vollem Boden |
| Lagerung | Selbstschmierende Buchse, wartungsarm |
| Rillengeometrie | Rillengrund-Ø = 14 × Seil-Ø für normgerechte Seilauflage |
| Passende Blöcke | Hangerblock 603, Hangerblock 605, Ladeblock 611 |
| Seiltyp | Drahtseile im jeweiligen Seil-Ø-Bereich |
| Seilzugkräfte | Max. 1000–8000 kg bei 180° Umlenkung (nenngrößenabhängig) |
| Maßeinheit | Alle Abmessungen in Millimetern (mm) |
Größenübersicht Seilscheiben 615
| Ausführung | Nenngröße | Max. Seil-Ø | Max. Seilzugkraft bei 180° Umlenkung |
Rollenaußen-Ø | Rolleninnen-Ø |
|---|---|---|---|---|---|
| Ø 195 mm | NG 1 | 12 mm | 1000 kg | 195 mm | 170 mm |
| Ø 260 mm | NG 2 | 16 mm | 2000 kg | 260 mm | 224 mm |
| Ø 320 mm | NG 3 | 20 mm | 3150 kg | 320 mm | 280 mm |
| Ø 380 mm | NG 4 | 24 mm | 4000 kg | 380 mm | 335 mm |
| Ø 430 mm | NG 5 | 26 mm | 5000 kg | 430 mm | 375 mm |
| Ø 460 mm | NG 6 | 28 mm | 6250 kg | 460 mm | 400 mm |
| Ø 515 mm | NG 8 | 32 mm | 8000 kg | 515 mm | 450 mm |
Technische Werte gemäß Katalogseite Seilscheiben 615 von CAH Heiderich; alle Maße in mm.
Hinweise zur Auswahl und Anwendung
- Seilscheibe nach maximalem Seil-Ø und erforderlicher Seilzugkraft auswählen.
- Sicherstellen, dass Rillengrund-Ø und Drahtseildurchmesser der Vorgabe 14 × Seil-Ø entsprechen.
- Bei Verwendung in Hangerblöcken 603 / 605 und Ladeblöcken 611 die Blockdaten und Montagevorschriften beachten.
- Bohrungs- und Nabenmaße der Seilscheibe mit vorhandenen Bolzen- bzw. Achsabmessungen abstimmen.
- Vor Inbetriebnahme Seilscheibe, Buchse und Seilrille auf Beschädigungen und Verschmutzungen prüfen.

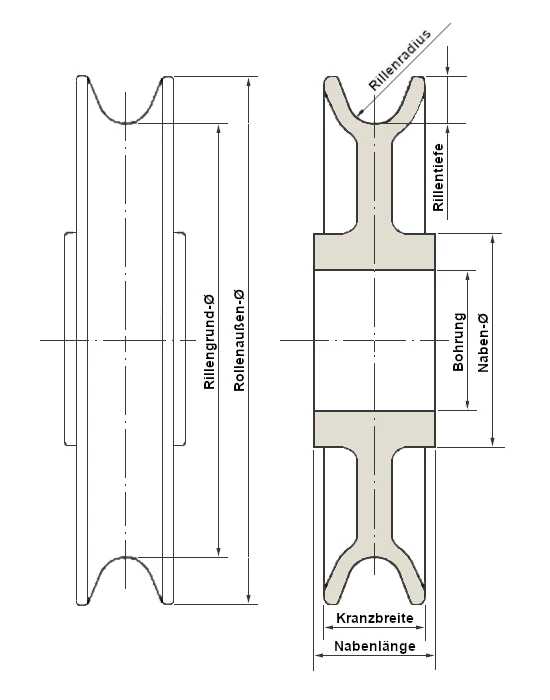

Abmessungen Seilscheiben 615
| Seilscheiben 615 | max. Seil-Ø (mm) | Rollenaußen-Ø (mm) | Rillengrund-Ø (mm) | Rillenradius (mm) | Rillentiefe (mm) | Kranzbreite (mm) | Bohrung für Bolzen (mm) | Nabenlänge (mm) | Naben-Ø (mm) | Seil-Ø max. (mm) | Tragfähigkeit (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
