CAH Heiderich Klappblöcke für Drahtseil Nr. 617

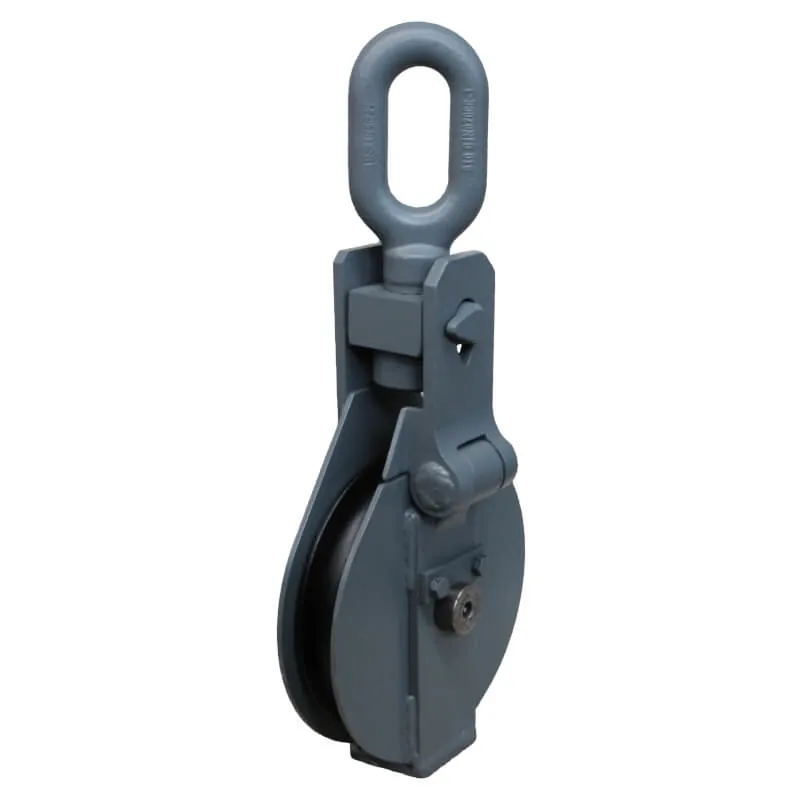

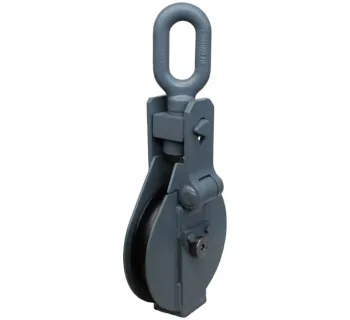

Die Klappblöcke für Drahtseil Nr. 617 von CAH Heiderich (früher DIN 82220) sind seitlich klappbare Drahtseilblöcke mit Wirbellangauge nach DIN 82006 für Heben und Ziehen. Durch die Klappbauweise kann das Drahtseil schnell aufgelegt werden, ohne die Aufhängung zu demontieren, was besonders bei wechselnden Einsatzorten Zeit spart. Im Block sind Seilscheiben Nr. 604 (früher DIN 82235) mit selbstschmierender Buchse verbaut.

Einsatzbereiche

• Temporäre Umlenkung und Seilführung bei Montage- und Instandhaltungsarbeiten.
• Heben und Ziehen in Werkstatt, Anlagenbau und auf Baustellen, wenn das Seil schnell eingelegt werden muss.
• Seilführung bei Winden- und Zugaufgaben, wenn eine robuste, mobile Umlenkstelle benötigt wird.
• Nachrüstung in bestehenden Drahtseilsystemen, wenn eine klappbare Lösung den Aufbau vereinfacht.

Varianten und Unterschiede

Die Baureihe wird über Rollenaußen-Ø, zulässigen Seildurchmesser und die zulässige Zugkraft (Aufhängung) ausgewählt. Alle Ausführungen sind für Heben und Ziehen ausgelegt und besitzen als Aufhängung ein Wirbellangauge, wodurch sich der Block bei wechselnder Seilrichtung besser ausrichten kann. Entscheidend ist die passende Größe, damit das Drahtseil sauber in der Rille läuft und die Systemkräfte sicher aufgenommen werden.

Technische Daten

Die folgenden Varianten sind bei TOMANRO für Nr. 617 gelistet (Auszug als Übersicht). Achten Sie darauf, dass der angegebene Seildurchmesser nicht überschritten wird und das Seil möglichst gerade einläuft, um Kantenkontakt und erhöhten Verschleiß zu vermeiden.

Im Nr. 617 sind Seilscheiben Nr. 604 (früher DIN 82235) mit selbstschmierender Buchse verbaut. CAH gibt für diese Seilscheiben eine seilschonende Rillengeometrie an (z. B. Rillengrund-Ø = 9 × Seil-Ø), was bei richtiger Seilwahl die Lebensdauer unterstützt.

Häufige Fehler in der Praxis

• Seil-Ø überschritten: Seil liegt nicht korrekt in der Rille, Lauf wird rau, Verschleiß steigt.
• Schrägzug: seitlicher Einlauf führt zu Reibung an Seitenplatten und kann Drahtbrüche begünstigen.
• Klappverschluss nicht vollständig geschlossen: Gefahr, dass das Seil unter Last ungünstig anliegt oder aus dem Block läuft.
• Dynamische Lastspitzen: ruckartiges Ziehen oder schlaffes Seil erzeugt kurzzeitig deutlich höhere Kräfte als die Nennlast.
• Unzureichender Anschlagpunkt: Aufhängung/Tragstruktur ist nicht für die resultierenden Systemkräfte dimensioniert.

Sicherheitsaspekte und Normen

Der Wirbellangauge-Anschluss ist nach DIN 82006 ausgeführt; vor jedem Einsatz sind Langauge, Klappmechanik, Bolzen und die Seilscheibe auf Risse, Verformung, Korrosion und freien Lauf zu prüfen. Verwenden Sie den Klappblock nur innerhalb der angegebenen Zugkraft (Aufhängung) und wählen Sie ein Drahtseil, das zur Rillengeometrie passt. Bei reinen Zuganwendungen ist außerdem zu beachten, dass Kloben/Blöcke für Zugbetrieb typischerweise nur im horizontalen Einsatz betrieben werden sollen.

• Klappe/Schließmechanismus vor Lastaufnahme vollständig schließen und sichern.
• Gerade Seilführung sicherstellen, Kantenkontakt vermeiden.
• Wiederkehrende Prüfungen gemäß BetrSichV/innerbetrieblichen Vorgaben dokumentieren.

Passende Artikel und Zubehör

Für den sicheren Einsatz des Klappblocks Nr. 617 werden ein geeignetes Drahtseil (passender Seil-Ø und Konstruktion), ein tragfähiger Anschlagpunkt sowie passende Verbindungselemente (z. B. Schäkel) benötigt. Innerhalb des CAH-Systems sind die Seilscheiben Nr. 604 als Ersatz- und Servicekomponente besonders relevant, weil sie die im Block verbaute Scheibenreihe bilden. Wenn mehrere Umlenkpunkte nötig sind, können zusätzliche Seilscheiben oder Umlenkrollen die Seilführung verbessern und Seilwanderungen reduzieren.
