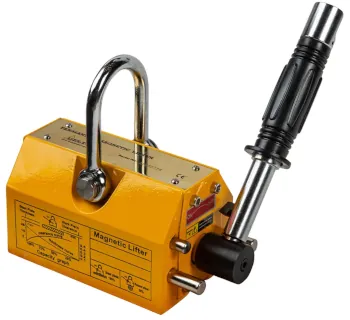

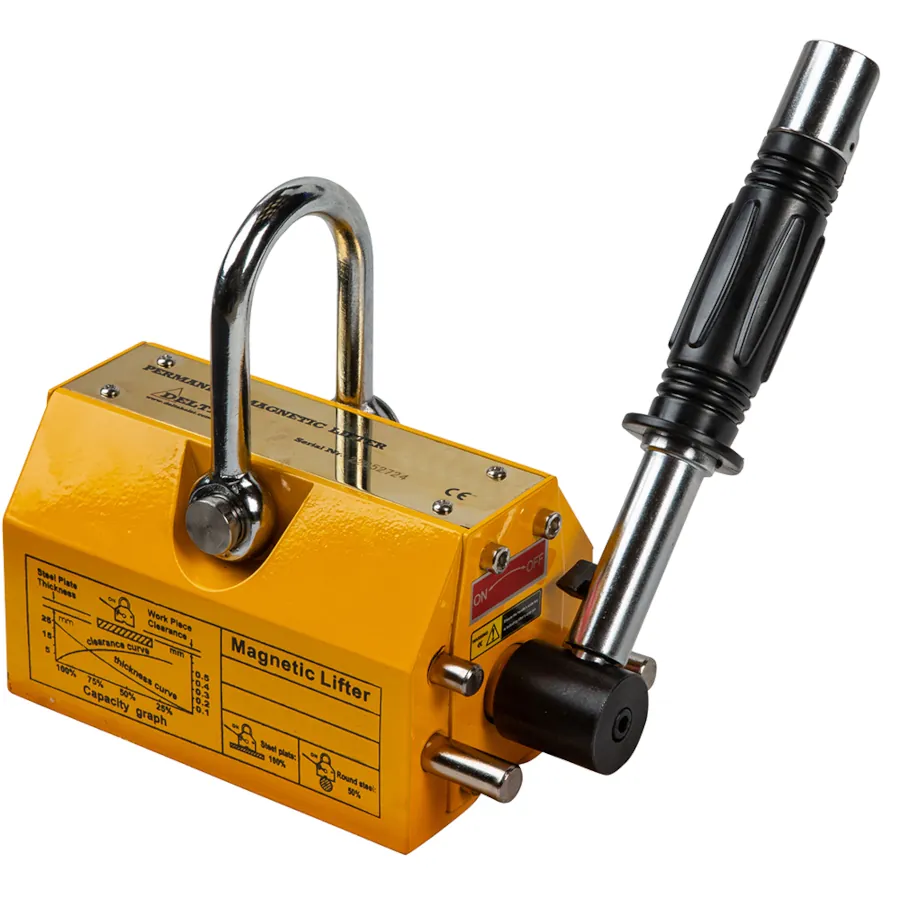

DELTA Lasthebemagnet DML
Der DELTA Lasthebemagnet DML ist ein Permanent-Lasthebemagnet zum Heben und Transportieren von Stahlblechen, Stahlblöcken und Stahlrohren, dessen Magnetfeld per Hebel ein- und ausgeschaltet wird.
- Permanent-Lasthebemagnet mit Hebelbetätigung (ohne externe Energie)
- Anwendung: Stahlbleche, Blöcke, Rohre (modellabhängig)
- Magnet: NdFeB
- Sicherheitsfaktor: 3.5
- Varianten: 0.1 t bis 6.0 t (Flachmaterial)
- Tragfähigkeit Flachmaterial: 100 kg bis 6000 kg
- Tragfähigkeit Rundmaterial: bis 1000 kg (je nach Ausführung; für 3.0 t und 6.0 t keine Angabe)
- Min. Materialstärke: 15 mm bis 120 mm (je nach Ausführung)
Tragkraft bei Rundmaterial max.
Min. Materialstärke
Artikel-Nr.:
Der DELTA Lasthebemagnet DML ist ein Permanent-Lasthebemagnet zum Heben und Transportieren von Stahlblechen, Stahlblöcken und Stahlrohren, dessen Magnetfeld per Hebel ein- und ausgeschaltet wird.
- Permanent-Lasthebemagnet mit Hebelbetätigung (ohne externe Energie)
- Anwendung: Stahlbleche, Blöcke, Rohre (modellabhängig)
- Magnet: NdFeB
- Sicherheitsfaktor: 3.5
- Varianten: 0.1 t bis 6.0 t (Flachmaterial)
- Tragfähigkeit Flachmaterial: 100 kg bis 6000 kg
- Tragfähigkeit Rundmaterial: bis 1000 kg (je nach Ausführung; für 3.0 t und 6.0 t keine Angabe)
- Min. Materialstärke: 15 mm bis 120 mm (je nach Ausführung)
Informationen: Lasthebemagnet DML
Der Lasthebemagnet DML von DELTA ist ein Permanent-Lasthebemagnet zum sicheren Heben und Transportieren von Stahlblechen, Stahlblöcken und Stahlrohren. Das magnetische Feld wird durch Umlegen des Hebels aktiviert, wodurch sich Lasten ohne externe Energieversorgung schnell aufnehmen und wieder absetzen lassen.
Der Magnet ist mit einem NdFeB-Permanentmagneten ausgestattet und erfüllt die Maschinenrichtlinie 2006/42/EG. Laut Herstellerangaben erfolgt die Lieferung inklusive Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung.
Einsatzbereiche
Der DML wird eingesetzt, wenn ferromagnetische Werkstücke schnell und ohne Anschlagmittel an Kanten aufgenommen werden sollen – insbesondere beim Handling von Stahltafeln, Stahlblöcken oder Rundmaterial.
- Stahlbau: Positionieren und Umsetzen von Blechen/Profilen im Zuschnitt und in der Montage.
- Fertigung & Werkstatt: Umstapeln, Be- und Entladen von Maschinen/Arbeitsplätzen.
- Lager & Logistik: Umschlag von Stahlhalbzeugen (Blechpakete, Blöcke, Rohre).
- Instandhaltung: Transport von ferromagnetischen Komponenten in Wartungsbereichen.
Unterschiede der Varianten
Die Varianten unterscheiden sich über Tragfähigkeit (Flach-/Rundmaterial), erforderliche min. Materialstärke und das Eigengewicht.
Sicherheitsaspekte & Normen
Normen & rechtliche Einordnung
Der Lasthebemagnet erfüllt die Maschinenrichtlinie 2006/42/EG und wird mit CE-Konformitätserklärung, Prüfzeugnis und Betriebsanleitung ausgeliefert. Für den Einsatz bedeutet das: Betrieb nur im Rahmen der Herstellerangaben (insbesondere Tragfähigkeit, Materialanforderung und Handhabung) sowie regelmäßige Sichtprüfungen vor Verwendung.
Praxisnahe Sicherheitshinweise
- Nur für ferromagnetische Materialien verwenden.
- Vor jedem Einsatz Magnet und Aufhängeöse prüfen.
- Kontaktflächen frei von öligen oder verschmutzten Oberflächen halten (Luftspalte reduzieren die Haltekraft).
- Tragfähigkeit immer materialbezogen auswählen: Flachmaterial vs. Rundmaterial.
- Min. Materialstärke einhalten (Arbeitsbereich); bei dünnerem Material ist die Haltekraft reduziert.
- Last nicht über Personen schwenken; Arbeitsbereich absperren und unterhängende Last vermeiden.
Technische Daten
Arbeitsbereich: Heben/Transport von Stahlblechen, Blöcken und (modellabhängig) Rundmaterial. Mindestanforderung: min. Materialstärke je Variante.
| Variante | Artikel-Nr. | Tragfähigkeit Flachmaterial (kg) | Tragfähigkeit Rundmaterial (kg) | Min. Materialstärke (mm) | Sicherheitsfaktor | Eigengewicht (kg) | EAN/GTIN |
|---|---|---|---|---|---|---|---|
| 0.1 t | DEL-SG.0.DML.0100 | 100 | 50 | 15 | 3.5 | 3 | 8719482294167 |
| 0.3 t | DEL-SG.0.DML.0300 | 300 | 150 | 25 | 3.5 | 12 | 8719482294174 |
| 0.6 t | DEL-SG.0.DML.0600 | 600 | 300 | 30 | 3.5 | 24 | 8719482294181 |
| 1.0 t | DEL-SG.0.DML.1000 | 1000 | 500 | 40 | 3.5 | 43 | 8719482294198 |
| 2.0 t | DEL-SG.0.DML.2000 | 2000 | 1000 | 55 | 3.5 | 105 | 8719482294211 |
| 3.0 t | DEL-SG.0.DML.3000 | 3000 | - | 60 | 3.5 | 160 | 8719482008689 |
| 6.0 t | DEL-SG.0.DML.6000 | 6000 | - | 120 | 3.5 | 302 | 8719482259425 |
Passende Artikel/Zubehör
- DELTA Lasthebemagnet QML: Premium-Alternative im gleichen Anwendungsfeld (Stahlbleche/Blöcke/Rohre) mit Fokus auf zusätzliche Schutz- und Stabilitätsmerkmale.
- DELTA Schraubklemme SG: Mechanische Alternative für Situationen, in denen ein Magnet nicht einsetzbar ist (z. B. nicht-magnetische Werkstoffe, Beschichtungen oder Geometrien mit ungünstiger Auflage).
- DELTA Trägerklemme DC: Als mobiler Anschlagpunkt an I-/H-Trägern, wenn das Hebezeug flexibel an wechselnden Positionen eingehängt werden soll.
Links & Dokumente
Übersicht aller Größen und Kenndaten.
https://www.tomanro.de/5256-DELTA_Lasthebemagnet_DML-TypenDetaildaten zur kleinsten Ausführung.
https://www.tomanro.de/72617-DELTA_Lasthebemagnet_DML_01_t-ProdukteDetaildaten zur 0.3-t-Variante.
https://www.tomanro.de/72618-DELTA_Lasthebemagnet_DML_03_t-ProdukteDetaildaten zur 0.6-t-Variante.
https://www.tomanro.de/72619-DELTA_Lasthebemagnet_DML_06_t-ProdukteDetaildaten zur 1.0-t-Variante.
https://www.tomanro.de/72620-DELTA_Lasthebemagnet_DML_10_t-ProdukteDetaildaten zur 2.0-t-Variante.
https://www.tomanro.de/72621-DELTA_Lasthebemagnet_DML_20_t-ProdukteDetaildaten zur 3.0-t-Variante.
https://www.tomanro.de/72622-DELTA_Lasthebemagnet_DML_30_t-ProdukteDetaildaten zur 6.0-t-Variante.
https://www.tomanro.de/72623-DELTA_Lasthebemagnet_DML_60_t-ProdukteTechnische Übersicht und Vergleich QML vs. DML.
https://www.tomanro.de/pdf/D7-2025-DELTA-Lasthebemagnet.pdfKompakter Überblick als PDF.
https://www.tomanro.de/pdf/TOMANRO/Katalogseite-DELTA-Lasthebemagnet_DML.pdfPremium-Alternative mit Variantenübersicht.
https://www.tomanro.de/1167-DELTA_Lasthebemagnet_QML-TypenMechanische Alternative für Blech-/Trägerhandling.
https://www.tomanro.de/5235-DELTA_Schraubklemme_SG-TypenMobiler Anschlagpunkt am Träger.
https://www.tomanro.de/1081-DELTA_Traegerklemme_DC-TypenWeitere Magnetlösungen im Sortiment.
https://www.tomanro.de/54-Lasthebemagnete-Gruppe

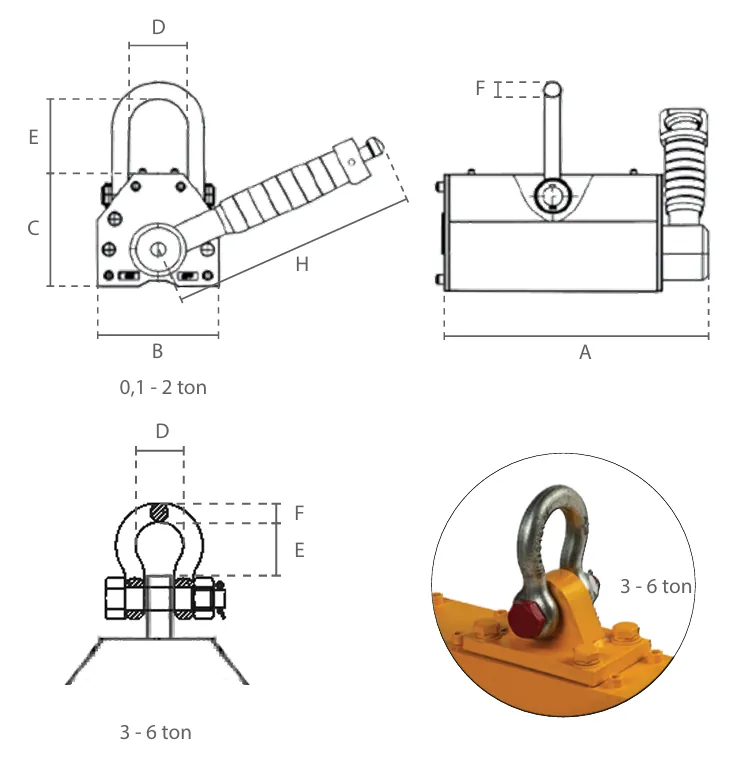

Abmessungen Lasthebemagnet DML
| Lasthebemagnet DML | Tragkraft bei Flachmaterial max. (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | H (mm) |
|---|---|---|---|---|---|---|---|---|
