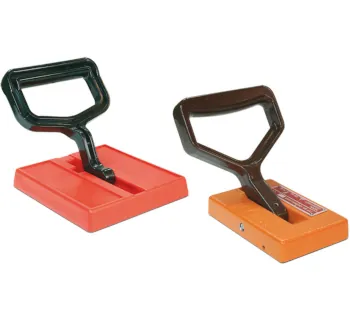

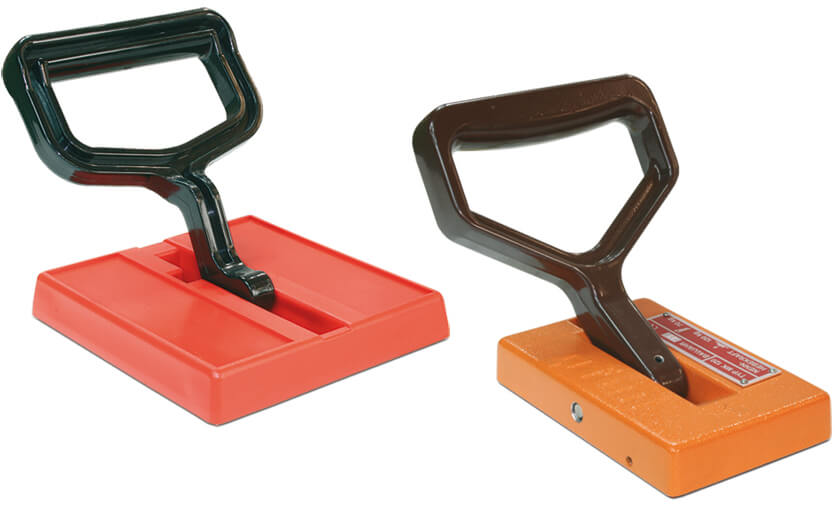

Flaig Hand Magnettransporter

Der Flaig Hand Magnettransporter ist ein Permanent-Magnettransporter für das schnelle manuelle Handling von Stahlteilen und Blechen, z. B. zum Umsetzen, Positionieren oder Herausziehen schlecht greifbarer Werkstücke. Er wird laut Hersteller-/TOMANRO-Text dort eingesetzt, wo schaltbare Lasthebemagnete aufgrund zu geringer Materialstärken nicht geeignet sind, ist für dünne Bleche vorgesehen und muss zum Lösen vom Werkstück unter Zug über eine Abdrückmechanik getrennt werden.

Die Magnetklaue wird an der gewünschten Stelle aufgesetzt und über eine Abdrückmechanik wieder gelöst; die Ausführungen sind mit einem stabilen Metallgehäuse beschrieben. Je nach Typ sind Tragkraft, min. Materialstärke, Schlepplast und Gewicht unterschiedlich.


Einsatzbereiche

• Blechlager (Aufnehmen/Umsetzen dünner Bleche, Handling am Stapel)
• Brenn- und Laserschneidanlagen (Teile vom Tisch bewegen, Positionieren)
• Schere und Stanzmaschine (Teile greifen und aus dem Arbeitsbereich herausziehen)
• Stahl- und Behälterbau (Handling flächiger Stahlteile)

Unterschiede der Varianten

Es sind 4 Varianten gelistet: SHX 100 (100 kg), SHX 100 (120 kg), MK 170 (170 kg) und MK 300 (300 kg). Die Unterschiede liegen in Tragkraft, min. Materialstärke, Schlepplast und Gewicht.

Hinweis zur Materialstärke: Im Katalogtext wird die Eignung für dünne Bleche ab 3 mm beschrieben, während die einzelnen Typen mit 1 mm bzw. 2 mm als min. Materialstärke ausgewiesen sind.

Sicherheitsaspekte & Normen

Der sichere Einsatz hängt bei Magnettransportern maßgeblich von Materialqualität, Materialstärke und einer sauberen, möglichst plan anliegenden Kontaktfläche ab. Vor der Anwendung sind Werkstück- und Magnetfläche auf Schmutz, Rost, Beschichtungen oder Luftspalte zu prüfen, da diese die Haltekraft reduzieren können.

• Die Tragkraft gilt für Flachmaterial; Grenzwerte und min. Materialstärke je Variante einhalten.
• Zum Lösen ist die Abdrückmechanik zu verwenden; das Werkzeug muss unter Zug vom Werkstück getrennt werden.
• Die Ausführungen sind mit 2-facher Sicherheit für den Handbetrieb beschrieben; trotzdem ist eine kontrollierte Handhabung erforderlich (Quetschstellen vermeiden).

Konkrete Normnummern sind auf den verlinkten TOMANRO-Seiten für diesen Artikel nicht ausgewiesen. Auf Herstellerseite wird jedoch darauf hingewiesen, dass Magnettransporter der Typen SH und MK nicht mit der neuesten europäischen Norm für Lasthebemagnete kompatibel sind und die Anwendung nur in geschützten Bereichen empfohlen wird; für Kranhebevorgänge sind entsprechend normkonforme Lasthebemagnete zu wählen.

Passende Artikel/Zubehör

• Flaig Permanent-Lasthebemagnete FX – für Krananwendungen mit normkonformen Lasthebemagneten (modellabhängig).
• Flaig Permanent-Lasthebemagnet FX-P – für dünnwandige Bleche, Rohre und Stangen (modellabhängig).
• Flaig Lasthebemagnettraverse FX-LT – Magnettraverse für Blechverarbeitung (modellabhängig).
• Sicherheitshinweise Lasthebemagnete – Hinweise zu Einflussfaktoren auf die Haltekraft (Kontaktfläche, Materialstärke).
