DELTA Schraubklemme SG

Schraubklemme SG von DELTA

Die DELTA Schraubklemme SG ist eine robuste Spindelklemme zum Heben, Transportieren und Ausrichten von Stahlblechen und Stahlträgern. Die gehärtete Klemm- und Festbacke sorgt für hohe Haltekraft und lange Standzeiten, während die Klemmkraft über die Gewindespindel kontrolliert aufgebaut wird.

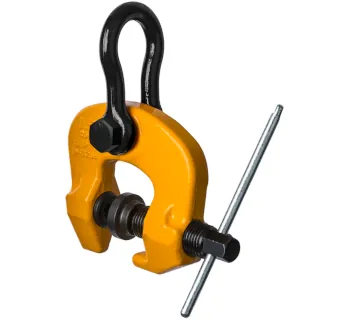

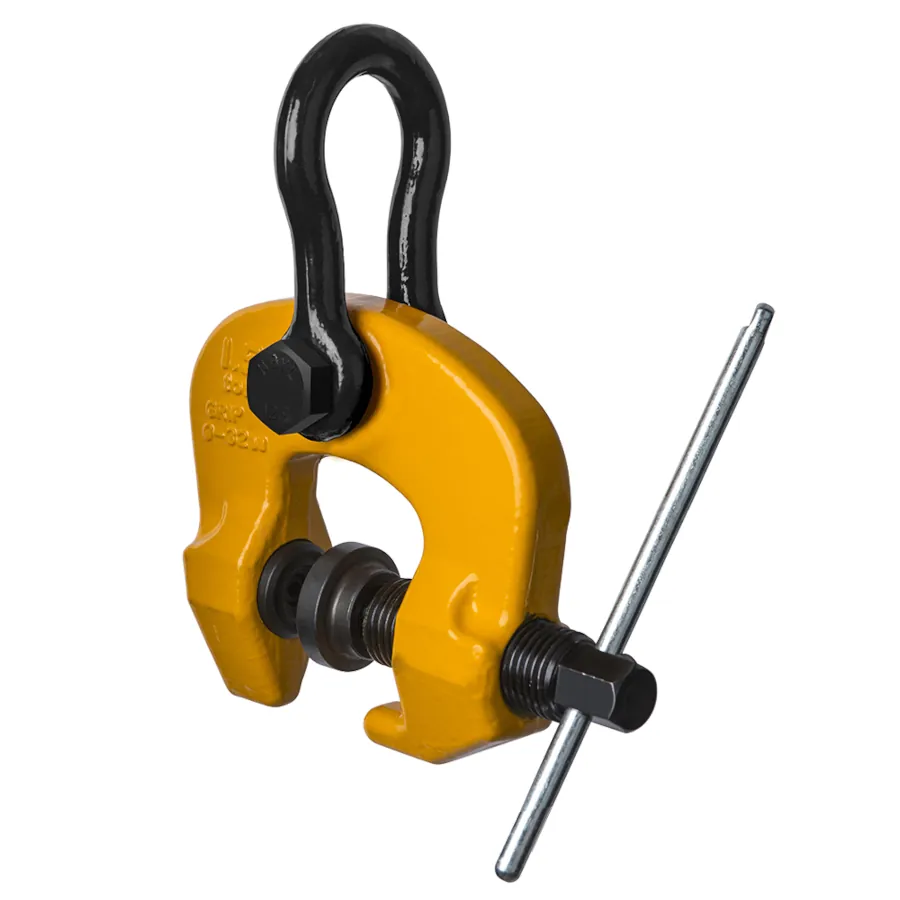

Abbildung: DELTA Schraubklemme SG (Quelle: TOMANRO).

Einsatzbereiche

Die SG wird überall dort eingesetzt, wo Stahlteile sicher gegriffen und positioniert werden müssen – z. B. im Stahlbau, in Werkstätten, in der Instandhaltung und auf Baustellen. Typische Anwendungen sind das Umsetzen einzelner Bleche, das Einpassen von Trägern sowie das präzise Ausrichten vor Montage- oder Schweißarbeiten.

• Heben und Umsetzen von Stahlblechen und Profilen
• Montageunterstützung beim Positionieren und Ausrichten von Trägern
• Flexibler Einsatz bei wechselnden Materialstärken innerhalb des jeweiligen Greifbereichs

Varianten und Unterschiede

Die Baureihe umfasst mehrere Größen, die sich primär durch die Tragfähigkeit (WLL), den Greifbereich und das Eigengewicht unterscheiden. Für die Auswahl gilt: Werkstückdicke muss sicher im Greifbereich liegen, und die WLL muss zur Last und Anschlagsituation passen.

Bedienung und Bedienerfreundlichkeit

Die Spindel ermöglicht eine feinfühlige Anpassung an Materialdicken: Klemme ansetzen, Werkstück vollständig im Greifbereich positionieren und die Gewindespindel so anziehen, dass die Klemmbacken sicher anliegen. Zum Lösen wird die Last vollständig abgesetzt und die Spindel anschließend kontrolliert zurückgedreht.

• Schnelles Anpassen an Materialstärken durch Spindelverstellung
• Kontrollierte Klemmkraft für präzises Ausrichten und Positionieren
• Gute Sichtkontrolle der Auflageflächen vor dem Hub

Lieferumfang

Die Schraubklemme wird gemäß Anbieterangaben mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung ausgeliefert. Passende Anschlagmittel (z. B. Schäkel, Kettengehänge oder Rundschlinge) sind abhängig von Anwendung und Tragfähigkeit separat auszuwählen.

Häufige Fehler in der Praxis

• Greifen auf verschmutzten oder öligen Flächen: reduzierte Reibung und mögliches Verrutschen
• Schrägzug bzw. Querbelastung: ungünstige Kraftverläufe und unsicherer Sitz
• Werkstück nicht sauber im Greifbereich positioniert oder zu wenig vorgespannt
• Öffnen/Lösen der Klemme unter Last statt nach vollständigem Absetzen
• Ungeeignete Geometrien (z. B. instabile Kanten, sehr schmale Auflageflächen) ohne ausreichende Anlage

Sicherheitsaspekte und Normen

Laut Anbieterangaben erfüllt die Schraubklemme SG die Maschinenrichtlinie 2006/42/EG und wird mit den zugehörigen Dokumenten geliefert. Der Betrieb ist für eine Einsatztemperatur von -20°C bis +100°C vorgesehen; außerhalb dieses Bereichs sind die Herstellerhinweise zu beachten. Vor jedem Hub sind Spindel, Backen und Aufhängepunkt auf Verschleiß, Beschädigungen und sicheren Sitz zu prüfen.

• WLL nicht überschreiten und Last möglichst senkrecht einleiten
• Schrägzug, Stoßbelastungen und ruckartiges Anheben vermeiden
• Bei großen Bauteilen häufig sinnvoll: Einsatz paarweise zur stabileren Führung
• Regelmäßige Prüfung durch befähigte Person entsprechend Einsatzhäufigkeit und Umgebung

Passende Artikel und Zubehör

Für den sicheren Einsatz der Schraubklemme SG werden geeignete Anschlagmittel mit ausreichender WLL benötigt (z. B. Schäkel und Kettengehänge), damit die Last geradlinig eingeleitet werden kann. Wenn zusätzlich ein flexibler Anschlagpunkt an Stahlträgern benötigt wird, passt die DELTA Trägerklemme DC als Ergänzung, um z. B. Kettenzüge oder andere Hebezeuge temporär am Träger zu befestigen. Für das eigentliche Heben/Positionieren eignen sich je nach Einsatzfall DELTA Kettenzüge als Antriebseinheit in Kombination mit passenden Anschlagkomponenten.
