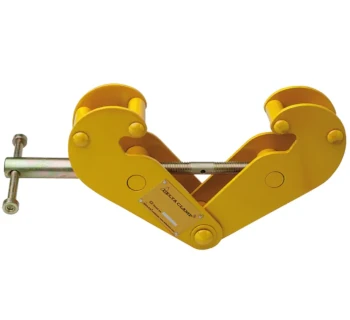

DELTA Trägerklemme DC

Die Trägerklemme DC von Delta Hoisting Equipment ist eine vielseitig einsetzbare Trägerklemme zur Nutzung als Anschlagpunkt an Stahlträgern und eignet sich für temporäre wie auch dauerhafte Installationen. Dank großem Klemmbereich und einstellbarer Gewindespindel lässt sich die Klemme schnell auf unterschiedliche Flanschbreiten anpassen. Sie wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung geliefert und erfüllt die Maschinenrichtlinie 2006/42/EG.

Die Baureihe deckt Tragfähigkeiten von 1.0 t bis 20.0 t ab und ist für Flanschbreiten von 75 mm bis 370 mm ausgelegt (je nach Nenntyp). Das typische Einsatztemperaturfenster liegt bei -10 °C bis +50 °C.

Einsatz und Funktion

Die Trägerklemme DC dient als lasttragender Anschlagpunkt an I- und H-Profilen und kann für Hebevorgänge, Zugaufgaben oder als fester Aufhängepunkt verwendet werden.

• Anschlagpunkt für Kettenzüge, Seilzüge, Lastaufnahmemittel und Hebegeschirre
• Einsatz im Maschinen- und Anlagenbau, Stahlbau, Wartung und Instandhaltung
• Geeignet für temporäre Montage (z. B. Serviceeinsätze) und stationäre Installation an Kranbahnen oder Trägerkonsolen
• Einfaches Spannen und Lösen durch Drehen der Gewindespindel

Konstruktion und Sicherheit

Die Trägerklemme DC besteht aus einem robusten Stahlkörper mit außenliegender Spindel und beweglichen Klemmbacken zur sicheren Aufnahme des Trägerflansches. Die Konstruktion erlaubt eine spielfreie Klemmung ohne Beschädigung des Trägerprofils.

• Individuell einstellbare Gewindespindel zur Anpassung an verschiedene Flanschbreiten
• Großer Klemmbereich zur Abdeckung zahlreicher Trägergrößen
• Ausführung in Delta Yellow oder als Delta Black für optische Kennzeichnung der Serie
• Lieferung mit Prüfzeugnis, CE-Dokumentation und Betriebsanleitung
• Entspricht der Maschinenrichtlinie 2006/42/EG und den einschlägigen Sicherheitsanforderungen

Auslegung und Einsatzhinweise

Für eine betriebs- und personalsichere Verwendung der Trägerklemme DC sind die angegebenen Tragfähigkeiten, Flanschbreiten und die zulässige Einsatztemperatur strikt einzuhalten.

• Trägerflansch muss vollständig im Klemmbereich der gewählten Größe liegen.
• WLL nicht überschreiten; zusätzliche dynamische Lasten (Stoß, Schwingung) berücksichtigen.
• Nur an tragfähigen, unverformten Stahlträgern einsetzen; keine Verwendung an beschädigten oder dünnwandigen Profilen.
• Vollständiges Anziehen der Gewindespindel vor jedem Hub prüfen.
• Regelmäßige Sichtkontrolle von Spindel, Klemmbacken und Aufhängeöse einplanen.

In Verbindung mit Delta-Kettenzügen, Hebelzügen und Lastaufnahmemitteln bietet die Trägerklemme DC eine wirtschaftliche und normgerechte Lösung zur Herstellung sicherer Anschlagpunkte an Stahlträgern.

Technische Daten – Trägerklemme DC

Hinweis: Technische Daten nach Hersteller- und Händlerangaben zur Delta Trägerklemme DC. Alle Maße in mm, Tragfähigkeiten als WLL bei sachgemäßer Verwendung; Detailtoleranzen und verbindliche Werte sind den aktuellen Delta-Datenblättern zu entnehmen.
