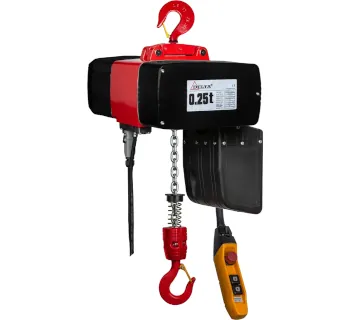

Elektrischer Kettenzug DMH

DELTA Elektrischer Kettenzug DMH

Der DELTA Elektrischer Kettenzug DMH ist ein kompaktes, robustes Hebezeug für Industrie, Handwerk und Montage und kann auch an 230 V betrieben werden. Der integrierte Frequenzumrichter ermöglicht Haupt- und Feinhub für präzises Positionieren und effiziente Standard-Hebevorgänge.

230V/ 50Hz Betrieb (1Ph) für flexible Einsatzorte.
Frequenzumrichter mit Haupt- und Feinhub für präzises Handling.
Elektro-mechanische Endabschalter oben/unten.
24V Schützsteuerung mit Not-Aus.
Schutzarten: IP55 (Gehäuse) und IP65 (Steuerschalter).
Triebwerksgruppe M5/2m (ISO/FEM) sowie 40% ED / 240 Starts/h.
Option mit Rollfahrwerk für Verfahren an I- und H-Trägern (inkl. Kippschutz/Absturzsicherung).

Zu den Abmessungen

8 Artikel → Elektrischer Kettenzug DMH

Elektrischer Kettenzug DMH

Tragfähigkeit
Hubgeschwindigkeit
Steuerung
Aufhängung
Spannung
Kettenstrang
Flanschbreite
Artikel-Nr.:

Preis

exkl. 19% MwSt.

Lieferung frei Haus

(innerhalb Deutschlands)

Elektrischer Kettenzug DMH

Tragfähigkeit
Hubgeschwindigkeit
Steuerung
Aufhängung
Spannung
Kettenstrang
Flanschbreite
Artikel-Nr.:

Preis

exkl. 19% MwSt.

Lieferung frei Haus

(innerhalb Deutschlands)

Elektrischer Kettenzug DMH

Tragfähigkeit
Hubgeschwindigkeit
Steuerung
Aufhängung
Spannung
Kettenstrang
Flanschbreite
Artikel-Nr.:

Preis

exkl. 19% MwSt.

Lieferung frei Haus

(innerhalb Deutschlands)

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

230V/ 50Hz Betrieb (1Ph) für flexible Einsatzorte.
Frequenzumrichter mit Haupt- und Feinhub für präzises Handling.
Elektro-mechanische Endabschalter oben/unten.
24V Schützsteuerung mit Not-Aus.
Schutzarten: IP55 (Gehäuse) und IP65 (Steuerschalter).
Triebwerksgruppe M5/2m (ISO/FEM) sowie 40% ED / 240 Starts/h.
Option mit Rollfahrwerk für Verfahren an I- und H-Trägern (inkl. Kippschutz/Absturzsicherung).

Informationen: Elektrischer Kettenzug DMH

Der DELTA Elektrischer Kettenzug DMH ist ein kompaktes, leistungsstarkes Hebezeug für professionelle Anwendungen in Industrie, Handwerk und Montage. Ein integrierter Frequenzumrichter ermöglicht eine Kombination aus Haupt- und Feinhub für präzise Positionierung und zügige Standard-Hebevorgänge – auch bei Anschluss an eine 230 V Haushaltssteckdose.

Das Aluminiumgehäuse, der wartungsfreundliche Aufbau und die verzinkte RUD® Lastkette unterstützen den robusten Dauereinsatz. Sicherheitsrelevante Ausstattungen wie Überlastschutz, elektro-mechanische Endabschalter sowie ein IP65-geschützter Steuerschalter sind für den sicheren Betrieb ausgelegt.

Einsatzbereiche

Montage: präzises Heben und Positionieren bei Einbau- und Reparaturarbeiten.
Handwerk: universelle Hebeaufgaben in Werkstatt und Fertigung.
Industrie: wiederkehrende Hebevorgänge im Materialfluss und an Arbeitsplätzen.
Trägerbetrieb: Verfahren entlang von I- und H-Trägern in Kombination mit Rollfahrwerk.

Unterschiede der Varianten

Der DMH ist in unterschiedlichen Tragfähigkeiten verfügbar und wird je nach Ausführung mit Aufhängehaken oder als Variante mit Rollfahrwerk angeboten. Je nach Ausführung unterscheiden sich außerdem Hubgeschwindigkeiten sowie die Anzahl der Kettenstränge.

Sicherheitsaspekte & Normen

Die Lastkette ist als verzinkte RUD® Lastkette nach EN 818-7-DAT/DT angegeben. Der DGUV/BGV Lasttyp ist Güter; der Kettenzug ist nicht zum Heben oder Transport von Personen vorgesehen.

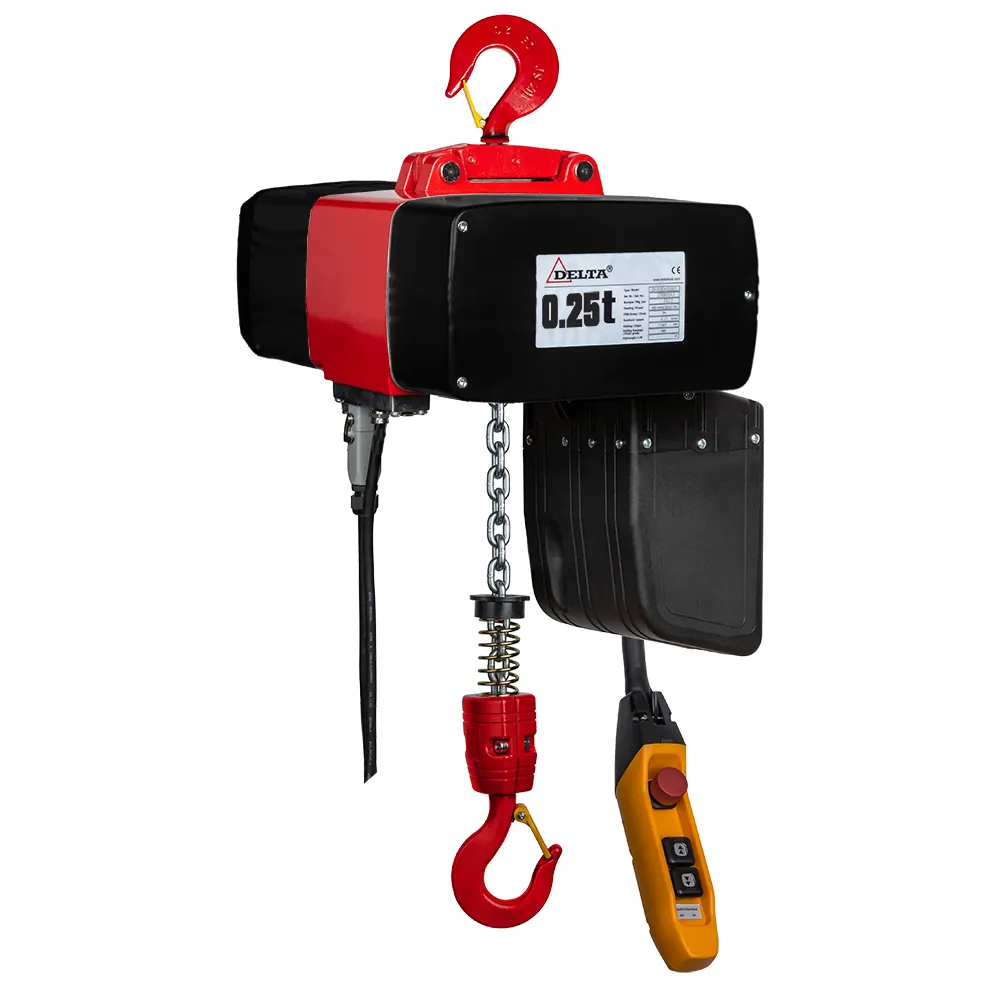

Produktabbildung

Technische Daten

Betriebsspannung	230V/110V / 50Hz / 1Ph
Hubgeschwindigkeit	Haupt- und Feinhub
Lastkette	Verzinkte RUD® Lastkette nach EN 818-7-DAT/DT
Steuerkabel	Standardlängen passend zur Hubhöhe, mit Steckverbindung
Stromkabel	6 Meter ohne Netz-Stecker
Schutzart Gehäuse	IP 55
Schutzart Steuerschalter	IP 65
Triebwerksgruppe	M5/2m (ISO/FEM)
Einschaltdauer / Starts pro Stunde	40% / 240
Isolationsklasse	F
Einsatztemperatur	-10 °C bis +40 °C
Steuerschalter	24V Schützsteuerung mit Not-Aus
Überlastschutz	Einstellbare Rutschkupplung
Bremse	Elektromagnetische Federdruckbremse, hält Last bei Stromausfall sicher
Endabschalter	Elektro-mechanischer oberer und unterer Endabschalter
DGUV/BGV Lasttyp	Güter, nicht zum Heben oder Transport von Personen

Produktvorteile

Robustes Aluminiumgehäuse und Metall-Deckel für hohe Langlebigkeit.
Frequenzumrichter für präzises Heben mit Haupt- und Feinhub.
Wartungsfreundlich durch gute Zugänglichkeit.
Permanent geschmiertes Getriebe für geräuscharmen, langlebigen Betrieb.

Variante mit Rollfahrwerk

Die Variante mit Rollfahrwerk ist optional montiert an einem Handfahrwerk mit geringer Bauhöhe. Ein Kippschutz und eine Absturzsicherung über Sicherheitsbügel sind genannt; das Fahrwerk ist für gängige I- und H-Trägerprofile geeignet.

Typenübersicht (Auszug)

Tragfähigkeit	Ausführung	Hubgeschwindigkeit	Steuerung
0.25 t	Aufhängehaken	7 / 1.8 m/min	24V Schützsteuerung
0.25 t	mit Rollfahrwerk	7 / 1.8 m/min	24V Schützsteuerung
0.5 t (2-strängig)	Aufhängehaken	3.5 / 0.9 m/min	24V Schützsteuerung
0.5 t	Aufhängehaken	7 / 1.8 m/min	24V Schützsteuerung
0.5 t (2-strängig)	mit Rollfahrwerk	3.5 / 0.9 m/min	24V Schützsteuerung
0.5 t	mit Rollfahrwerk	7 / 1.8 m/min	24V Schützsteuerung
1.0 t (2-strängig)	Aufhängehaken	3.5 / 0.9 m/min	24V Schützsteuerung
1.0 t (2-strängig)	mit Rollfahrwerk	3.5 / 0.9 m/min	24V Schützsteuerung

Lieferumfang

Steuerschalter.
Stromkabel.
Kettenbehälter.

Passende Artikel/Zubehör

Rollfahrwerke / Laufkatzen: manuelles Verfahren des Kettenzugs entlang von Trägern.
Alu-Portalkrane: mobile Anschlagpunkte für wechselnde Einsatzorte.
DELTA Elektrokettenzüge: alternative Baureihen für andere Spannungen, Tragfähigkeiten oder Ausstattungen.

DELTA Elektrischer Kettenzug DMH (Typenseite)

Übersicht, technische Daten und Varianten.

https://www.tomanro.de/5249-DELTA_Elektrischer_Kettenzug_DMH-Typen

Katalogseite (TypNr 5249)

Kompakter Überblick zum Typ.

https://www.tomanro.de/Katalogseite.php?TypNr=5249

PDF Katalogseite DMH

Typenübersicht als PDF.

https://www.tomanro.de/pdf/TOMANRO/Katalogseite-DELTA-Elektrischer_Kettenzug_DMH.pdf

Rollfahrwerke / Laufkatzen (Kategorie)

Manuelles Verfahren entlang von Trägerprofilen.

https://www.tomanro.de/7-Laufkatze-Gruppe

Alu-Portalkrane (Kategorie)

Mobile Krantechnik für flexible Hebeplätze.

https://www.tomanro.de/11-Alu_Portalkrane-Gruppe

DELTA Elektrokettenzug US (Typenseite)

Alternative DELTA-Baureihe mit Standardstromanschluss.

https://www.tomanro.de/1424-DELTA_Elektrokettenzug_US-Typen

DELTA Elektrokettenzug DE (Typenseite)

Praxisorientierte DELTA-Alternative für industrielle Anwendungen.

https://www.tomanro.de/2464-DELTA_Elektrokettenzug_DE-Typen

DELTA Elektrokettenzug mit Akkubetrieb (Typenseite)

Mobile Lösung für Einsatzorte ohne Stromanschluss.

https://www.tomanro.de/3927-DELTA_Elektrokettenzug_mit_Akkubetrieb-Typen

TOMANRO Flyer

Abmessungen Elektrischer Kettenzug DMH

Masszeichnung von DELTA Elektrischer Kettenzug DMH

Elektrischer Kettenzug DMH	Tragfähigkeit (kg)	Artikel-Nr. ()	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	H (mm)	H1 (mm)	H2 (mm)	J (mm)	K (mm)
0.25t	250	DH.0.DMH.00253	211	195	130	55	114	123	424	370	-	40	23
0.5t 2-strängig	500	DH.0.DMH.00523	211	195	130	55	128	109	498	440	-	40	27
0.5t	500	DH.0.DMH.00513	233	184	174	67	116	162	476	425	-	40	27
1.0t 2-strängig	1000	DH.0.DMH.01003	233	184	174	67	131	147	597	520	-	45	31
0.25t	250	DH.0.DMY.00253	211	195	130	55	114	123	-	-	422	40	23
0.5t 2-strängig	500	DH.0.DMY.00523	211	195	130	55	128	109	-	-	422	40	27
0.5t	500	DH.0.DMY.00513	233	184	174	67	116	162	-	-	472	40	27
1.0t 2-strängig	1000	DH.0.DMY.01003	233	184	174	67	131	147	-	-	472	45	31
