REMA Spindelklemmen CSH

Die Spindelklemme CSH von REMA ist eine robuste Hebeklemme zum sicheren Heben und Transportieren von Stahl-Werkstücken und ist für den horizontalen sowie vertikalen Einsatz ausgelegt. Ein pendelnd gelagertes Zahnsegment verteilt die Kräfte über die Klemme, wodurch das Werkstück stabiler geführt und die Belastung gleichmäßiger eingeleitet wird. Die Klemme ist CE-gekennzeichnet und wird unter EN 12100-1/2 sowie EN 13155 geführt.

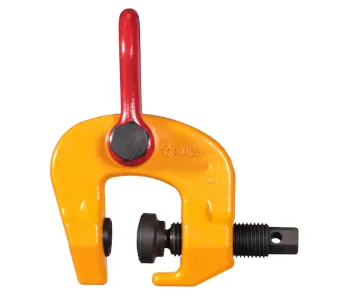

Abbildung: REMA Spindelklemme CSH mit Spindelantrieb und Lastaufhängeöse (Quelle: TOMANRO).

Einsatzbereiche

Die CSH wird eingesetzt, wenn Werkstücke aus Stahl kontrolliert gegriffen, angehoben und in die gewünschte Lage gebracht werden sollen, z. B. in Stahlbau, Metallverarbeitung, Werkstatt, Instandhaltung oder Logistik. Typische Anwendungen sind das Umsetzen von Platten und Profilen sowie das Positionieren während Montage- und Fertigungsabläufen.

• Heben und Umsetzen von Stahlteilen aus horizontaler oder vertikaler Lage
• Positionieren von Werkstücken für Montage, Schweißen oder Ausrichtung
• Geeignet für häufig wechselnde Lastsituationen, wenn ein spindelgeführtes Greifen gefordert ist

Varianten und Unterschiede

Die Baureihe ist in mehreren Varianten verfügbar, die sich im Wesentlichen durch Tragfähigkeit (WLL) und den jeweiligen Greifbereich unterscheiden. Für die Auswahl ist entscheidend, dass die Werkstückdicke sicher im zulässigen Greifbereich liegt und die WLL zur Last passt; die konkreten Greifbereiche sind auf der Typenseite und in den PDF-Unterlagen hinterlegt.

Material, Konstruktion und Besonderheiten

Die CSH arbeitet als Spindelklemme: Das Werkstück wird über die Spindel definiert vorgespannt, wodurch sich der Greifvorgang gut dosieren lässt. Das pendelnd gelagerte Zahnsegment unterstützt eine flächigere Kraftverteilung in der Klemme und kann so die Stabilität beim Greifen verbessern. Wie bei gezahnten Klemmen üblich, kann es – abhängig von Werkstoff und Oberfläche – zu Greifspuren kommen.

• Pendel-Zahnsegment zur gleichmäßigeren Kraftverteilung
• Spindelantrieb für kontrolliertes Vorspannen und präzises Greifen
• CE-Kennzeichnung gemäß Herstellerangaben
• Normbezug: EN 12100-1/2 und EN 13155 (Hersteller-/Anbieterangabe)

Bedienerfreundlichkeit

Die Klemme wird am Werkstück angesetzt und über die Spindel so weit geschlossen, bis ein sicherer Sitz erreicht ist. Durch die spindelgeführte Vorspannung lässt sich der Greifdruck feinfühlig einstellen, was besonders bei wiederkehrenden Lasten hilft. Zum Lösen wird die Last vollständig abgesetzt und die Spindel anschließend kontrolliert zurückgedreht.

Lieferumfang

Geliefert wird eine einsatzbereite Spindelklemme CSH in der gewählten Variante als komplettes Lastaufnahmemittel. Erforderliche Anschlagmittel (z. B. Schäkel, Kettengehänge oder eine Traverse) werden anwendungsabhängig passend zur benötigten Tragfähigkeit ausgewählt.

Häufige Fehler

• Greifstellen mit Öl, Fett, Lackschichten oder starkem Schmutz: erhöhtes Schlupf-Risiko
• Schrägzug bzw. Querbelastung der Klemme: ungünstige Kraftverläufe und unsicherer Sitz
• Werkstück nicht ausreichend vorgespannt: zu geringe Klemmkraft durch falsche Spindelbedienung
• Lösen unter Last: Klemme erst nach vollständigem Absetzen öffnen
• Ungeeignete Werkstoffe/Geometrien: nur für passende Stahl-Werkstücke gemäß Herstellerangaben verwenden

Sicherheitsaspekte und Normen

Die WLL gilt nur bei korrekter Anwendung und geeigneter Anschlagsituation; bei ungünstigen Zugrichtungen, Anschlagwinkeln oder dynamischen Belastungen kann eine Reduzierung erforderlich sein. Die CSH ist für den horizontalen und vertikalen Einsatz vorgesehen und wird unter EN 12100-1/2 sowie EN 13155 geführt; zusätzlich ist sie CE-gekennzeichnet. Vor jedem Hub sind Sichtprüfung und Funktionsprüfung (Spindelgang, Zahnsegment, Aufhängepunkt, Verformungen, Risse) obligatorisch.

• Last immer senkrecht einleiten, Schrägzug vermeiden
• Nur innerhalb der WLL und mit passender Variante (inkl. passendem Greifbereich) einsetzen
• Nie unter schwebender Last arbeiten; Gefahrenbereich absperren
• Regelmäßige Prüfung durch befähigte Person entsprechend Einsatzhäufigkeit und Umgebungsbedingungen

Passende Artikel und Zubehör

Für eine sichere Anschlagkette empfehlen sich passende Anschlagmittel mit ausreichender WLL, damit die Klemme möglichst geradlinig belastet wird. Wenn zusätzlich ein temporärer Anschlagpunkt an Trägern benötigt wird, passen REMA Trägerklemmen bzw. Spindel-Trägerklemmen als Ergänzung. Für andere Lastfälle innerhalb der REMA-Hebeklemmen kann außerdem die Schraubklemme WF eine Alternative sein (z. B. wenn eine beidseitige Klemmung über die Spindel gefordert ist).
