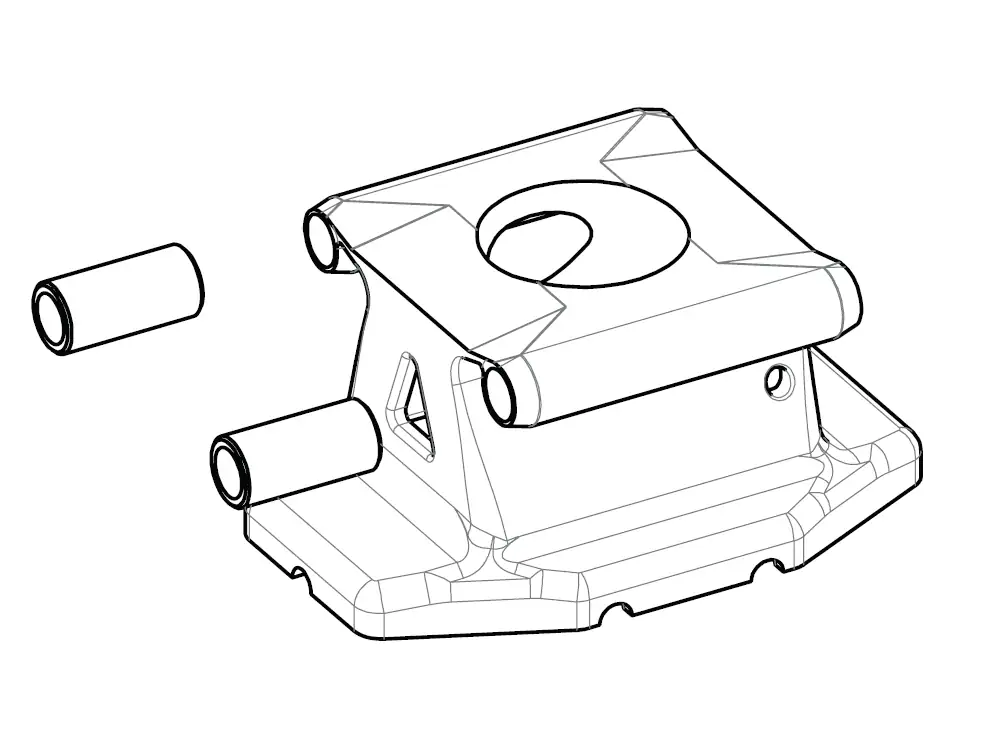

Tractel Kurvenanker
Der Kurvenanker von Tractel ist das 90°-Eckbauteil für die Travspring-Seilführung, führt das Seil kontrolliert um die Ecke und wirkt dabei zugleich als Zwischenanker zur Reduktion von Vibrationen. Er ist als Eckset (2 Eckanker + 1 Eckrohr) erhältlich und kann für die Pfostenmontage mit einer Kurvenplatte (inkl. Schraubmaterial) kombiniert werden.
- 90°-Kurvenlösung für Travspring-Seilführungen
- Zwischenanker-Funktion: stabilisiert die Seilführung und reduziert Vibrationen
- Eckset-Aufbau: 2 Eckanker + 1 Eckrohr
- Werkstoffe (Eckset): Messing und Edelstahl
- Pfostenmontage möglich mit Kurvenplatte (inkl. Schraubmaterial)
- Normbezug: ausgewiesen nach EN 795 Klasse C
Werkstoff
Norm
Artikel-Nr.:
Der Kurvenanker von Tractel ist das 90°-Eckbauteil für die Travspring-Seilführung, führt das Seil kontrolliert um die Ecke und wirkt dabei zugleich als Zwischenanker zur Reduktion von Vibrationen. Er ist als Eckset (2 Eckanker + 1 Eckrohr) erhältlich und kann für die Pfostenmontage mit einer Kurvenplatte (inkl. Schraubmaterial) kombiniert werden.
- 90°-Kurvenlösung für Travspring-Seilführungen
- Zwischenanker-Funktion: stabilisiert die Seilführung und reduziert Vibrationen
- Eckset-Aufbau: 2 Eckanker + 1 Eckrohr
- Werkstoffe (Eckset): Messing und Edelstahl
- Pfostenmontage möglich mit Kurvenplatte (inkl. Schraubmaterial)
- Normbezug: ausgewiesen nach EN 795 Klasse C
Informationen: Kurvenanker
Der Kurvenanker ist ein Systembauteil der horizontalen Seilsicherung Travspring und wird eingesetzt, wenn die Seilführung eine Ecke mit einer Standardöffnung von 90° ausführen soll. Er hält die Seile in Position, reduziert Vibrationen und dient innerhalb der Strecke als zusätzlicher Zwischenanker, sodass der Verlauf der Laufsicherung auch bei Richtungswechseln funktional und kontrolliert bleibt.
Der Kurvenanker wird als Eckset geliefert, das aus 2 Eckankern und 1 Eckrohr besteht; die Bauteile sind für die Montage durch den Installateur vorgesehen. Für die Montage am Pfosten wird eine separate Kurvenplatte benötigt, um das Eckset fachgerecht am Standardankerpfosten zu befestigen.
Einsatzbereiche
- Dach- und Fassadenwartung: Richtungswechsel der Travspring-Seilführung entlang von Wartungswegen.
- Industrie & Instandhaltung: Laufwege an Anlagen, Hallen oder Maschinenbereichen mit definierter 90°-Ecke.
- Infrastruktur: dauerhafte Sicherungsstrecken mit Ecken auf geeigneten Tragstrukturen.
Unterschiede der Varianten
In dieser Produktgruppe stehen zwei Systemteile zur Verfügung: der eigentliche Kurvenanker Winkel 90° (Eckset für die Eckausführung) sowie die Kurvenplatte als Befestigungsplatte für die Pfostenmontage. Beide gehören zum System Travspring und sind nach EN 795 Klasse C ausgewiesen.
Sicherheitsaspekte & Normen
Der Kurvenanker ist ein Bauteil der Travspring-Laufsicherung und wird mit der Normangabe EN 795 Klasse C geführt. Jede Ecke bzw. jedes Eckset dient im System als Zwischenanker, was die Seilführung stabilisiert und dazu beiträgt, den Seilverlauf bei Richtungswechseln kontrolliert zu halten.
Technische Merkmale
| Merkmal | Angabe |
|---|---|
| System | Travspring |
| Einsatz | Nur bei Ecken mit Standardöffnung 90° |
| Funktion im System | Seilführung über die Ecke, Reduktion von Vibrationen; jedes Eckset dient als Zwischenanker |
| Aufbau Eckset | 2 Eckanker + 1 Eckrohr |
| Werkstoff Eckset | Messing und Edelstahl (Beschläge und Rohr) |
| Nettogewicht Eckset | 1.300 g |
| Pfostenmontage | Erfordert Kurvenplatte (Artikel-Nr. 66998) |
Varianten / Ausführungen
| Ausführung | System | Werkstoff | Norm | Gewicht ca. | Artikel-Nr. | EAN/GTIN | Hinweise |
|---|---|---|---|---|---|---|---|
| Kurvenanker Winkel 90° | Travspring | Kupfer-Aluminium | EN 795 Klasse C | 1.3 kg | 66878 | 3600230668789 | Eckset; geeignet für Innen-/Außenkurve; Einsatz je nach Montagefläche; Set besteht aus 2 Edelstahlankern + gebogenem Messingrohr |
| Kurvenanker Kurvenplatte | Travspring | Edelstahl | EN 795 Klasse C | 1.2 kg | 66998 | 3600230669984 | Für die Montage des Kurvenbausatzes auf Standardankerpfosten; Schraubmaterial ist im Lieferumfang enthalten |
Montagehinweise
Der Kurvenanker wird verwendet, wenn die Travspring-Seilführung eine 90°-Ecke ausführt; das Eckset wird zur Montage durch den Installateur geliefert. Für die Montage am Pfosten ist die Kurvenplatte (Artikel-Nr. 66998) erforderlich.
