Tractel Kurvenanker
Der Kurvenanker von Tractel ermöglicht die sichere 90°-Eckenführung innerhalb der Travspring-Seilführung und dient dabei gleichzeitig als Zwischenanker zur Stabilisierung des Seils. Das Eckset besteht aus 2 Eckankern und 1 Eckrohr und kann je nach Montageart mit einer Kurvenplatte an Standardankerpfosten befestigt werden.
- 90°-Eckenlösung für Travspring-Seilführungen
- Zwischenanker-Funktion: hält das Seil in Position und minimiert Vibrationen
- Eckset-Aufbau: 2 Eckanker + 1 Eckrohr
- Werkstoffe: Messing und Edelstahl (Beschläge und Rohr)
- Normbezug: vorgesehen für EN 795 Klasse C
- Option Kurvenplatte zur Montage auf Standardankerpfosten (inkl. Schraubmaterial)
Werkstoff
Norm
Artikel-Nr.:
Der Kurvenanker von Tractel ermöglicht die sichere 90°-Eckenführung innerhalb der Travspring-Seilführung und dient dabei gleichzeitig als Zwischenanker zur Stabilisierung des Seils. Das Eckset besteht aus 2 Eckankern und 1 Eckrohr und kann je nach Montageart mit einer Kurvenplatte an Standardankerpfosten befestigt werden.
- 90°-Eckenlösung für Travspring-Seilführungen
- Zwischenanker-Funktion: hält das Seil in Position und minimiert Vibrationen
- Eckset-Aufbau: 2 Eckanker + 1 Eckrohr
- Werkstoffe: Messing und Edelstahl (Beschläge und Rohr)
- Normbezug: vorgesehen für EN 795 Klasse C
- Option Kurvenplatte zur Montage auf Standardankerpfosten (inkl. Schraubmaterial)
Informationen: Kurvenanker
Der Kurvenanker ist eine Systemkomponente der horizontalen Seilführung Travspring und wird eingesetzt, wenn die Seilstrecke über eine Ecke geführt werden muss. Diese Unterbaugruppe wird verwendet, wenn das System Ecken mit einer Standardöffnung von 90° hat; jedes Eckset dient dabei als Zwischenanker, hält das Seil in Position und minimiert Vibrationen.
Die Ecksets werden zur Montage durch den Installateur geliefert und bestehen aus 2 Eckankern sowie 1 Eckrohr. Je nach Montageart gibt es Ausführungen für die Installation auf horizontalen oder geneigten Flächen (z. B. Beton- oder Stahlstruktur) sowie Lösungen zur Montage an Stützen/Pfosten über eine passende Kurvenplatte.
Einsatzbereiche
Kurvenanker werden in Travspring-Seilführungen eingesetzt, wenn sichere Bewegungsabläufe entlang von Arbeitswegen mit Richtungsänderungen erforderlich sind.
- Industrie & Instandhaltung: Wartungs- und Inspektionswege mit Ecken (z. B. entlang von Anlagenkanten).
- Gebäude- & Dachtechnik: Seilführungen mit Richtungswechseln an Aufbauten und Laufwegen.
- Infrastruktur: lineare Sicherungsstrecken an Bauwerken mit Eckbereichen und Umlenkpunkten.
Unterschiede der Varianten
- Kurvenanker Winkel 90°: Eckset für 90°-Ecken (Ecküberquerung als Zwischenanker).
- Kurvenplatte: Montageplatte für die Befestigung des Kurvenbausatzes auf Standardankerpfosten.
Sicherheitsaspekte & Normen
Der Kurvenanker ist für das System Travspring nach EN 795 Klasse C vorgesehen (horizontale Anschlageinrichtung mit flexiblem Seil). Im Einsatz bedeutet das, dass Kurven- und Ecklösungen als systemkonforme Bestandteile der Seilführung ausgelegt werden und jede Ecküberquerung als Zwischenanker in die Streckenplanung einfließt.
Technische Beschreibung

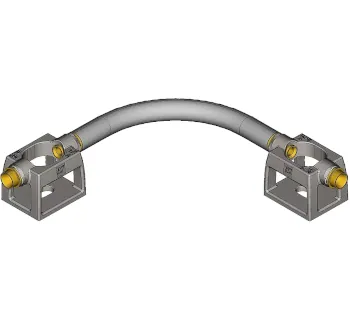

Die Kurvenlösung ist als Eckset ausgeführt und besteht aus zwei Ankern aus Edelstahl sowie einem gebogenen Rohr aus Messing. Der Kurvenanker ist für unterschiedliche Montagesituationen konzipiert: Innen- oder Außenkurve, Montage auf vertikaler oder geneigter Strukturfläche sowie Kurve auf horizontaler Strukturfläche.
Merkmale
| Merkmal | Angabe |
|---|---|
| System | Travspring |
| Norm | EN 795 Klasse C |
| Ecköffnung | 90° (Standardöffnung) |
| Aufbau Eckset | 2 Eckanker + 1 Eckrohr |
| Material (Beschläge und Rohr) | Messing und Edelstahl |
| Nettogewicht Eckset | 1.300 g |
Typen / Ausführungen
| Ausführung | System | Werkstoff | Norm | Artikel-Nr. | EAN/GTIN | Gewicht ca. | Hinweis |
|---|---|---|---|---|---|---|---|
| Kurvenanker Winkel 90° | Travspring | Kupfer-Aluminium | EN 795 Klasse C | 66878 | 3600230668789 | 1.3 kg | Jede Ecküberquerung dient als Zwischenanker. |
| Kurvenanker Kurvenplatte | Travspring | Edelstahl | EN 795 Klasse C | 66998 | 3600230669984 | 1.2 kg | Schraubmaterial ist im Lieferumfang enthalten; für Montage des Kurvenbausatzes auf Standardankerpfosten. |
