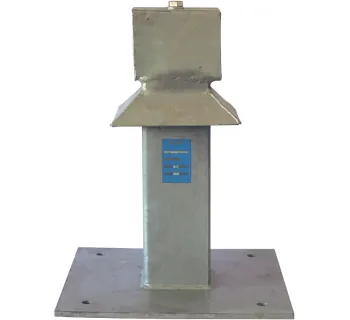

Tractel Standard-Stütze

Die Tractel Standard-Stütze ist ein Systembauteil für die horizontale Seilführung Travsafe™ und dient als tragende Basis zur Aufnahme von Endankern, Zwischenankern sowie (über Zusatzplatten) der Umsetzung von Kurvenankern. Sie ist für die Montage auf Beton, Metall oder anderen festen Trägerstrukturen ausgelegt und unterstützt eine robuste, dauerhafte Installation von Travsafe™-Laufsicherungen.

In der Praxis wird die Stütze eingesetzt, wenn Anschlagpunkte nicht direkt auf der Struktur gesetzt werden sollen oder wenn der Systemaufbau eine definierte Stützenlösung zur Führung und Befestigung der Travsafe™-Komponenten erfordert (z. B. für End-/Zwischenanker und Kurvenausführungen).

Einsatzbereiche

• Industrie & Anlagenbau: Wartungs- und Inspektionswege an Maschinen, Bühnen und Laufwegen.
• Instandhaltung: permanente Sicherungslösungen an wiederkehrend zu begehenden Bereichen.
• Gebäude- & Betriebstechnik: Montage auf tragfähigen Beton- oder Metallkonstruktionen für definierte Sicherungsstrecken.
• Infrastruktur: Service- und Kontrollbereiche an Bauwerken, bei denen eine Travsafe™-Systeminstallation vorgesehen ist.

Unterschiede der Varianten

Je nach Montage- und Systemanforderung stehen zur Standard-Stütze passende Ausführungen/Ergänzungen zur Verfügung:

• Standard-Stütze (verzinkt): Basisstütze für Travsafe™ zur Aufnahme von End- und Zwischenankern.
• Gegenplatte: Ergänzung zur Montage an einem strukturellen Träger (Beton/Metall/vergleichbare Strukturen).
• Kurvenplatte: Zubehör zur sicheren Ausführung von Ecken (Winkelbereich 75° bis 165°) innerhalb der Travsafe™-Seilführung.

Sicherheitsaspekte & Normen

WICHTIG: Die Standard-Stütze ist nicht Teil der standardmäßigen Prüfzertifikate, da sie bei der Zertifizierung nach EN 795-C:2012 und TS 16415-C:2013 nicht getestet wurde. Sie wurde jedoch von Tractel® auf eine Festigkeit von 90 kN geprüft und ist damit als Anschlagpunkt-/Tragstruktur für Travsafe™-Laufsicherungen vorgesehen.

Die Normangabe EN 795 Klasse C bezieht sich auf die horizontale Anschlageinrichtung (Systemeinsatz). Für die sichere Anwendung sind eine systemkonforme Planung, Montage und Prüfung der gesamten Travsafe™-Installation erforderlich.

Technische Beschreibung

Die Standard-Stütze ist eine tragende, fest installierte Stützenlösung zur Aufnahme von Travsafe™-Systemkomponenten. Sie ermöglicht die direkte Befestigung von End- und Zwischenankern sowie die Umsetzung von Kurvenankern über eine spezielle Befestigungsplatte.

Lieferumfang

Folgende Inhalte sind nur genannt, wenn sie auf der jeweiligen TOMANRO-Produktseite ausdrücklich aufgeführt sind:

Montagehinweise

• Montage nur auf tragfähigen Beton-/Metall- oder vergleichbaren Strukturen; Auslegung und Befestigung gemäß Montageplan der Travsafe™-Installation.
• Bei Systemkomponenten mit M16-Befestigungsteilen: ausschließlich passende Verbindungsmittel/Anker für den jeweiligen Untergrund verwenden (Befestigungsmittel sind nur dann enthalten, wenn unter Lieferumfang aufgeführt).
• Nach Montage: Sichtprüfung der Bauteile, korrekter Sitz der Platten/Schraubverbindungen und regelmäßige Prüfungen im Rahmen der Systemwartung.

Passende Artikel/Zubehör

Für eine vollständige Travsafe™-Installation werden je nach Aufbau u. a. Zwischenanker, Kurvenanker, System-Kits und weitere Travsafe™-Komponenten benötigt. Die folgenden TOMANRO-Typenseiten führen praxisrelevantes Zubehör (möglichst gleiche Marke).
