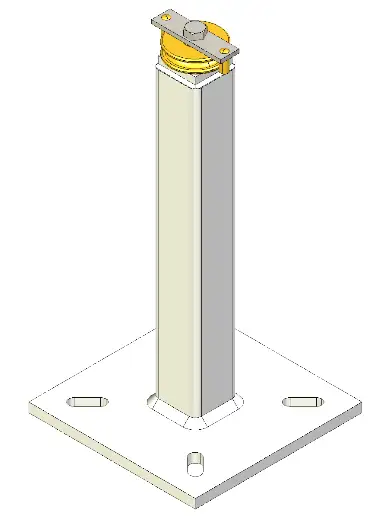

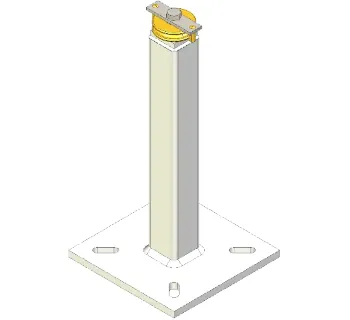

Tractel Kurvenumlenkrollenstütze
Die Kurvenumlenkrollenstütze von Tractel ermöglicht die Umlenkung einer horizontalen Seilführung auf Flachdächern und deckt einen Umlenkwinkel von 10° bis 120° ab. Sie ist ausschließlich für Travspring und Travspring One vorgesehen und wird als kompletter Aufbau aus Stütze, Umlenkrolle, Bügel und Schraube M16 geliefert.
- Umlenkpunkt für horizontale Seilführungen auf Flachdächern
- Umlenkwinkel flexibel von 10° bis 120°
- Nur für Travspring und Travspring One zugelassen
- Komplett geliefert mit montierter Umlenkrolle
- Aufbau: Stütze, Umlenkrolle, Bügel, Schraube M16
- Ausführung: Stahl, verzinkt (Bausatz), optional mit Gegenplatte
- Normbezug: vorgesehen für EN 795 Klasse C
Werkstoff
Norm
Artikel-Nr.:
Die Kurvenumlenkrollenstütze von Tractel ermöglicht die Umlenkung einer horizontalen Seilführung auf Flachdächern und deckt einen Umlenkwinkel von 10° bis 120° ab. Sie ist ausschließlich für Travspring und Travspring One vorgesehen und wird als kompletter Aufbau aus Stütze, Umlenkrolle, Bügel und Schraube M16 geliefert.
- Umlenkpunkt für horizontale Seilführungen auf Flachdächern
- Umlenkwinkel flexibel von 10° bis 120°
- Nur für Travspring und Travspring One zugelassen
- Komplett geliefert mit montierter Umlenkrolle
- Aufbau: Stütze, Umlenkrolle, Bügel, Schraube M16
- Ausführung: Stahl, verzinkt (Bausatz), optional mit Gegenplatte
- Normbezug: vorgesehen für EN 795 Klasse C
Informationen: Kurvenumlenkrollenstütze
Die Kurvenumlenkrollenstütze ist eine Stütze zur Umlenkung einer horizontalen Seilführung und ermöglicht die einfache Ausführung von Kurven mit variabler Öffnung. Sie ist für die Flachdachmontage auf Beton- oder Metallstrukturen konzipiert und erlaubt eine Umlenkung der Seilführung zwischen 10° und 120°.
Wichtig: Diese Stütze darf nur bei den Travspring- und Travspring One-Laufsicherungen benutzt werden. Die Stütze wird komplett mit der am Kopf montierten Umlenkrolle geliefert und besteht aus 4 Elementen: Stütze, Umlenkrolle, Bügel und Schraube M16.
Hinweis: Der Sekurant ist nur in verzinkter Ausführung erhältlich.
Einsatzbereiche
Die Kurvenumlenkrollenstütze wird eingesetzt, wenn eine horizontale Seilführung auf Flachdächern oder vergleichbaren Ebenen über eine definierte Kurve geführt werden muss.
- Gebäude- & Dachtechnik: Wartungswege zu Dachaufbauten mit Richtungswechseln.
- Industrie & Instandhaltung: Seilführungen auf Anlagen- und Hallendächern mit variabler Streckenführung.
- Infrastruktur: Sicherungsstrecken mit Umlenkpunkten auf ebenen Konstruktionen.
Unterschiede der Varianten
Für die Kurvenumlenkrollenstütze sind folgende Ausführungen verfügbar:
- Bausatz: Kurvenumlenkrollenstütze als kompletter Bausatz für das System Travspring.
- Gegenplatte: Ergänzungskomponente für das System Travspring.
Sicherheitsaspekte & Normen
Die Kurvenumlenkrollenstütze ist für das System Travspring nach EN 795 Klasse C vorgesehen. Im Einsatz bedeutet das, dass sie ausschließlich systemkonform in den dafür vorgesehenen Laufsicherungen eingesetzt werden darf und die Funktion als Umlenkpunkt innerhalb der Seilführung entsprechend der Systemauslegung berücksichtigt werden muss.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Montage | Flachdach auf Beton- oder Metallstrukturen |
| Umlenkwinkel | 10° bis 120° |
| Zulässige Systeme | Travspring und Travspring One |
| Lieferzustand | Stütze komplett mit am Kopf montierter Umlenkrolle |
| Aufbau | Stütze, Umlenkrolle, Bügel, Schraube M16 |
Typen / Ausführungen
| Ausführung | System | Werkstoff | Norm | Artikel-Nr. |
|---|---|---|---|---|
| Kurvenumlenkrollenstütze (Bausatz) | Travspring | Stahl, verzinkt | EN 795 Klasse C | 68478 |
| Gegenplatte | Travspring | Stahl, verzinkt | EN 795 Klasse C | 130995 |
