Tractel Gebogener Überstieg
Der Gebogene Überstieg von Tractel ist eine Ausstiegs- und Übergangslösung für FABA Steigschutzsysteme, die den sicheren, ergonomischen Übertritt von der Steigschutzleiter auf Dach, Deck oder Plattform unterstützt. Er ist je nach Ausführung für FABA A11 sowie für FABA A12 (für Leiter oder Schiene) erhältlich und wird als Systemkomponente nach EN 353-1 geführt.
- Sicherer, ergonomischer Übertritt am oberen Ende des Steigwegs.
- Varianten für FABA A11 und A12 – passend zur jeweiligen Systemausführung.
- A12-Ausführungen für Leiter oder Schiene – flexible Systemanbindung.
- Werkstoffoptionen: Stahl, feuerverzinkt oder Edelstahl (V4A).
- Normbezug gemäß Typenseitenangabe: EN 353-1.
- Installationshinweis: Ausstiegsgeometrie mit Bezug auf DIN 18799-2 und DIN EN ISO 14122-4 (typenseitig genannt).
Der Gebogene Überstieg von Tractel ist eine Ausstiegs- und Übergangslösung für FABA Steigschutzsysteme, die den sicheren, ergonomischen Übertritt von der Steigschutzleiter auf Dach, Deck oder Plattform unterstützt. Er ist je nach Ausführung für FABA A11 sowie für FABA A12 (für Leiter oder Schiene) erhältlich und wird als Systemkomponente nach EN 353-1 geführt.
- Sicherer, ergonomischer Übertritt am oberen Ende des Steigwegs.
- Varianten für FABA A11 und A12 – passend zur jeweiligen Systemausführung.
- A12-Ausführungen für Leiter oder Schiene – flexible Systemanbindung.
- Werkstoffoptionen: Stahl, feuerverzinkt oder Edelstahl (V4A).
- Normbezug gemäß Typenseitenangabe: EN 353-1.
- Installationshinweis: Ausstiegsgeometrie mit Bezug auf DIN 18799-2 und DIN EN ISO 14122-4 (typenseitig genannt).
Informationen: Gebogener Überstieg
Der Gebogene Überstieg von Tractel ist eine Ausstiegs- und Übergangslösung für FABA Steigschutzsysteme, die am oberen Ende von Steigschutzleitern bzw. Steigschutzschienen eingesetzt wird. Er erleichtert den ergonomischen und sicheren Übertritt von der Leiter auf eine höher gelegene Fläche wie Dach, Deck oder Plattform und ist als Systemkomponente auf die jeweilige Systemausführung abgestimmt.
Je nach System ist der Gebogene Überstieg für FABA A12 (für Leiter oder für Schiene) sowie für FABA A11 verfügbar. Für FABA A12 wird beschrieben, dass der Überstieg vormontiert geliefert wird und mit Halterungen am Bauwerk sicher befestigt werden kann; dabei sind die Vorgaben der verwendeten Dübel-/Befestigungshersteller zu beachten.
Einsatzbereiche
- Industrieanlagen (z. B. Silos, Tankanlagen, Kamine) mit regelmäßiger Wartung und definiertem Dachzugang.
- Infrastruktur und technische Bauwerke mit Plattformen/Decks als Zielpunkte von Steigwegen.
- Masten & Türme (z. B. Energie/Telekommunikation) mit Ausstiegen auf Serviceplattformen.
- Gebäudetechnik für sichere Übergänge bei Dach- und Anlagenzugängen.
Unterschiede der Varianten
Die Varianten unterscheiden sich nach System (FABA A11 oder FABA A12), nach der Systemanbindung (für Leiter oder für Schiene) sowie nach Werkstoff (z. B. Stahl, feuerverzinkt oder Edelstahl (V4A)). Für die Leiteranbindung sind bei FABA A12 zudem Ausführungen für unterschiedliche Leiterholm-Durchmesser angegeben.
Sicherheitsaspekte & Normen
Der Gebogene Überstieg ist als Systemkomponente nach EN 353-1 ausgewiesen und gehört damit in den Kontext von Steigschutzsystemen mit fester Führung. Für die normgerechte Installation wird angegeben, dass die oberste Sprosse der Steigschutzleiter nicht höher als die Standfläche positioniert sein darf; hierzu werden DIN 18799-2 und DIN EN ISO 14122-4 genannt.
Montagehinweise
- Montage am oberen Ende der Steigschutzleiter bzw. der Steigschutzschiene als Ausstiegs-/Übergangslösung.
- Befestigung über Halterungen am Bauwerk; Herstellervorgaben der eingesetzten Befestigungsmittel sind zu beachten.
- Für die Installation sind die genannten Normvorgaben zur Ausstiegsgeometrie zu berücksichtigen.
Technische Übersicht
| System | Ausführung | Werkstoff | Norm | Artikel-Nr. |
|---|---|---|---|---|
| A12 | für Leiter (Ø 10.5 mm) | Stahl, feuerverzinkt | EN 353-1 | 503468 |
| A12 | für Leiter (Ø 14 mm) | Stahl, feuerverzinkt | EN 353-1 | 525427 |
| A12 | für Leiter (Ø 10.5 mm) | Edelstahl (V4A) | EN 353-1 | 503478 |
| A12 | für Leiter (Ø 14 mm) | Edelstahl (V4A) | EN 353-1 | 525417 |
| A12 | für Schiene | Stahl, feuerverzinkt | EN 353-1 | 503488 |
| A12 | für Schiene | Edelstahl (V4A) | EN 353-1 | 508237 |
| A11 | Gebogener Überstieg | Stahl, feuerverzinkt | EN 353-1 | 504228 |
| A11 | Gebogener Überstieg | Edelstahl (V4A) | EN 353-1 | 504238 |
Passende Artikel/Zubehör
- A11 Steigschutzleiter als Systembasis für dauerhaft genutzte vertikale Zugänge im FABA A11-System.
- A12 Steigschutzleiter als Systembasis für Steigwege im FABA A12-System.
- Steigschutzschiene A11 bzw. A12 Steigschutzschiene als führende Systemkomponenten für den Steigschutz.
- Gerader Überstieg als alternative Ausstiegs-/Übergangslösung, wenn keine gebogene Ausführung benötigt wird.
Abbildung

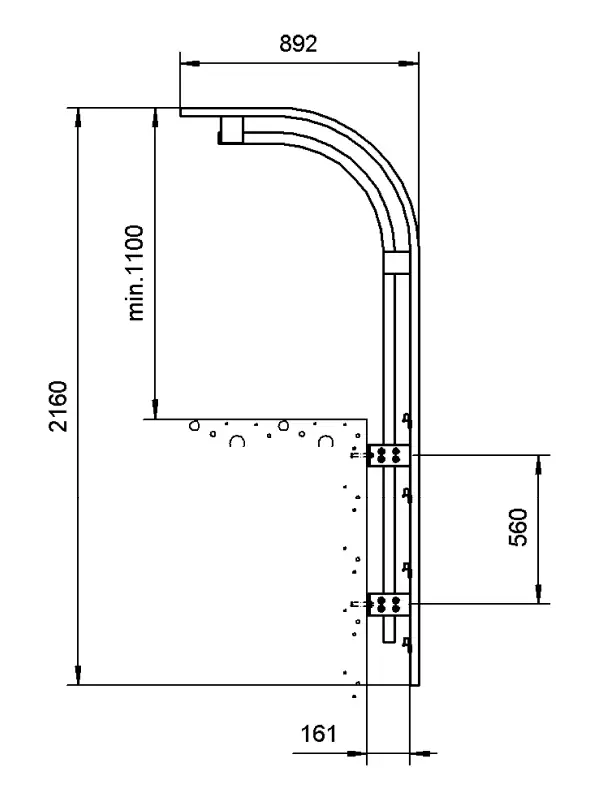

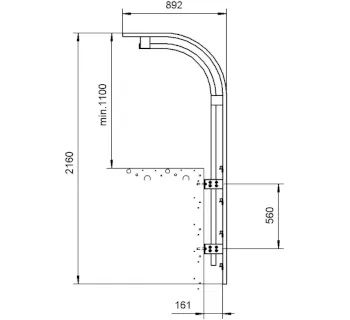

Schemaansicht des Gebogenen Überstiegs als Ausstiegslösung am oberen Ende des Steigwegs:
