RR - Industrietechnik Verladetraverse Typ RH

Die Verladetraverse Typ RH von RR - Industrietechnik ist ein kompaktes Stapler-Anbaugerät zur sicheren Aufnahme von hängenden Lasten über einen drehbaren Sicherheitswirbelhaken. Die Ausführung bei TOMANRO ist für eine Zinke konzipiert und wird über eine Knebelschraube als Abrutschsicherung auf dem Gabelzinken fixiert. Damit eignet sich der RH besonders für kurze, kontrollierte Hebe- und Umsetzarbeiten im innerbetrieblichen Transport.

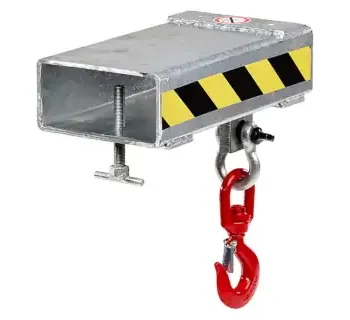

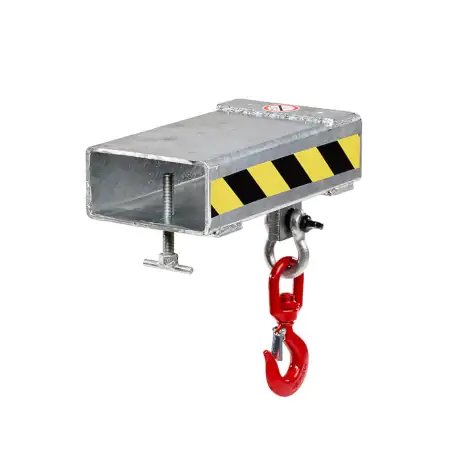

Abbildung: Verladetraverse Typ RH (für eine Zinke) mit Sicherheitswirbelhaken und Knebelschraube.

Einsatzbereiche

Der RH wird eingesetzt, wenn Lasten von oben erfasst werden sollen und ein temporärer Anschlagpunkt am Gabelstapler benötigt wird, z. B. beim Ein- und Ausbau schwerer Maschinenteile, bei Wartungsarbeiten oder beim Verladen von Bauteilen mit geeignetem Anschlagpunkt. Typische Lastaufnahmen erfolgen mit Kettengehängen, Fasszangen oder weiteren geeigneten Lastaufnahmen, die am Haken eingehängt werden können. Wichtig ist dabei eine zentrierte und pendelarme Lastführung.

Varianten und Unterschiede

RH (für eine Zinke) – kompakt und schnell montiert

Auf der TOMANRO-Typenseite ist der RH als Ausführung für eine Zinke mit 2500 kg Tragfähigkeit gelistet. Diese Bauart ist besonders praktisch, wenn ein sehr schneller Umbau benötigt wird und die Anwendung kurze, kontrollierte Hebevorgänge umfasst.

Alternative innerhalb der Marke: Verladetraverse RT (für 2 Zinken)

Wenn Sie grundsätzlich mehr Stabilität durch 2 Zinken-Aufnahme oder höhere Tragfähigkeiten benötigen, ist die Verladetraverse RT derselben Marke eine passende Alternative (mehrere Tragfähigkeiten, ebenfalls mit Sicherheitswirbelhaken und feuerverzinkter Ausführung).

Technische Daten

Häufige Fehler in der Praxis

• Resttragfähigkeit des Staplers wird nicht geprüft: Die WLL des RH ersetzt nicht die Tragfähigkeitsprüfung am Flurförderzeug.
• Knebelschraube nicht korrekt angezogen oder Montage auf verschmutzten/beschädigten Zinken → erhöhte Abrutschgefahr.
• Last außer Mitte oder mit Schrägzug bewegt (Querkräfte, Pendeln, Instabilität).
• Fahrbetrieb mit schwingender Last oder zu hoher Geschwindigkeit (Stoßlasten, Kippgefahr).
• Ungeeignete oder beschädigte Anschlagmittel (falsche Dimensionierung, fehlende Sichtprüfung).

Sicherheitsaspekte und Normen

Verwenden Sie den RH ausschließlich für bestimmungsgemäße Hebevorgänge: Last zentriert aufnehmen, Gefahrenbereich absperren, ruckfrei heben und fahren sowie Schrägzug vermeiden. Vor jedem Einsatz sind Sichtprüfung (Verformung, Risse, Korrosion), Funktionsprüfung von Haken und Sicherung sowie der feste Sitz auf dem Zinken durchzuführen.

Für Flurförderzeuge und Anbaugeräte sind wiederkehrende Prüfungen vorgeschrieben; die DGUV Vorschrift 68 nennt Prüfintervalle von längstens 1 Jahr durch einen Sachkundigen. Für das sichere Anschlagen gelten außerdem bewährte Grundregeln wie die Ermittlung von Gewicht und Schwerpunktlage sowie die Auswahl geeigneter Lastaufnahme- und Anschlagmittel; als normativer Rahmen für nicht fest am Kran installierte Lastaufnahmemittel ist u. a. EN 13155 relevant.

• Nie Personen anheben oder Lasten über Personen führen
• Last gegen Pendeln sichern (z. B. Führungsleine) und langsam bewegen
• Nur passende, geprüfte und unbeschädigte Anschlagmittel einsetzen

Passende Artikel und Zubehör

Für den Einsatz der Verladetraverse RH werden in der Regel geeignete Anschlagmittel (z. B. Kettengehänge, Rundschlingen) sowie Verbindungselemente (z. B. Schäkel) benötigt. Innerhalb der Marke RR - Industrietechnik sind außerdem Kranarme (mehr Reichweite) und spezialisierte Traversen wie die Gitterboxtraverse RGT sinnvolle Ergänzungen.

• Kranarm RKA oder Lastarm RLA für mehr Reichweite und bessere Positionierung
• Verladetraverse RT als Alternative mit 2 Zinken-Aufnahme und höheren Tragfähigkeiten
• Gitterboxtraverse RGT für das Handling von Norm-Gitterboxen
• Schäkel und geeignete Anschlagmittel passend zur Last und Anschlagart
