Schilling Alu-Staplertraverse

Die Alu-Staplertraverse von Schilling macht aus dem Gabelstapler ein flexibles Hebegerät zum sicheren Anschlagen, Heben und Positionieren von Lasten über einen zentralen Sicherheitslasthaken. Durch die Leichtbauweise aus Aluminium ist sie handlich im täglichen Betrieb und wird vollständig montiert angeliefert. Für das Abstellen im Lager oder an der Rampe sind Standfüße integriert, damit die Traverse stabil und kippsicher steht.

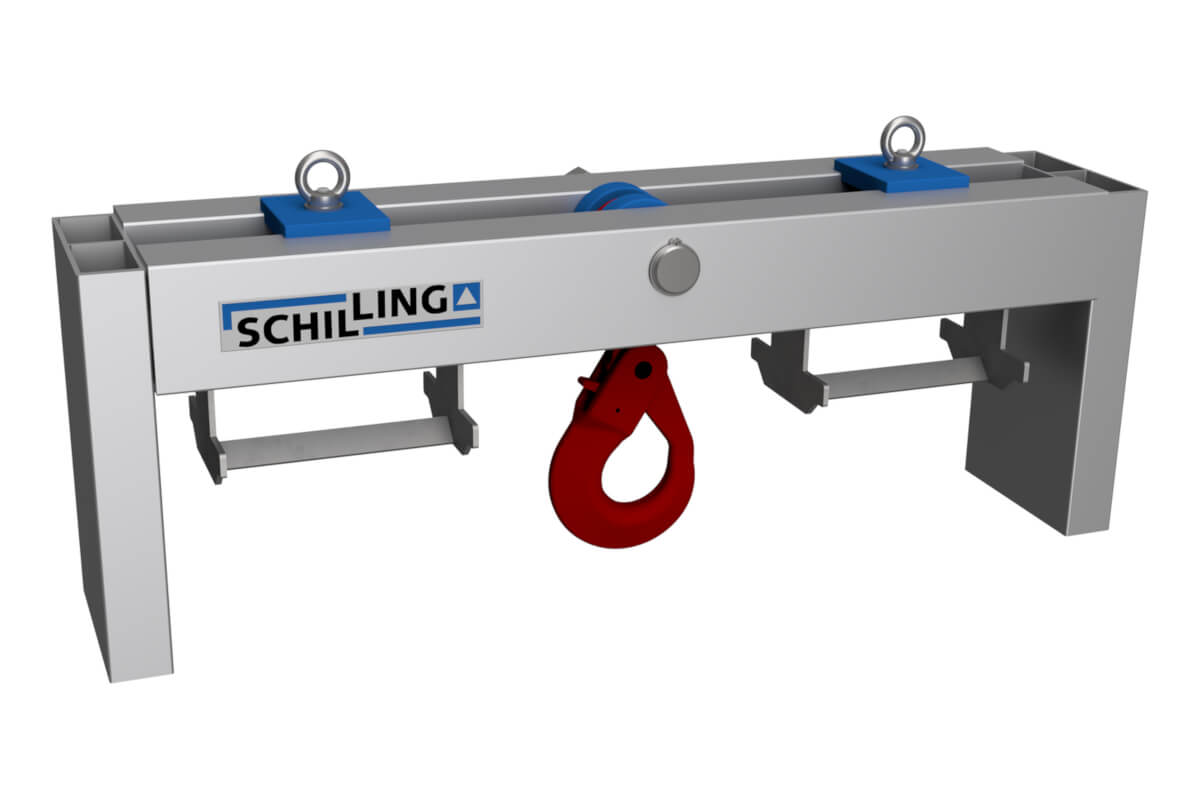

Abbildung: Beispielansicht einer Schilling Alu-Staplertraverse (zentraler Lasthaken, Aufnahme über Einfahrtaschen).

Einsatzbereiche

Die Traverse eignet sich überall dort, wo Lasten am Stapler nicht „auf den Gabeln“, sondern über einen definierten Anschlagpunkt bewegt werden sollen – z. B. beim Verladen, Umsetzen und Positionieren von Maschinenteilen, Bauteilen, Vorrichtungen oder Transportgestellen. Besonders praktisch ist sie für Arbeiten mit häufig wechselnden Lasten, bei denen eine schnelle Aufnahme über die Staplerzinken und ein klarer Hakenanschlag Zeit spart.

• Verladen und Umsetzen von Stückgut mit Anschlagmitteln (z. B. Kettengehänge, Rundschlingen).
• Positionieren von Lasten in Montage- und Instandhaltungsbereichen (kontrolliert über den Haken).
• Kurzfristige Hebeaufgaben, wenn kein Hallenkran verfügbar ist (unter Beachtung der Stapler- und Anbaugerätetragfähigkeit).

Aufbau und Funktionsprinzip

Die Aufnahme erfolgt über Einfahrtaschen (Gabelstaplerschuhe), die für gängige Zinkenprofile ausgelegt sind. Der Sicherheitslasthaken ist für eine saubere Lastführung ausgelegt und kann – je nach Ausführung – beim Positionieren hilfreich sein, da er konstruktiv auf Beweglichkeit im Betrieb ausgelegt ist. Für wiederkehrende Prozesse ist wichtig: Last immer ruhig aufnehmen, senkrecht anheben und Pendelbewegungen vermeiden.

• Einfache Handhabung: Aufnehmen über die Staplerzinken, Last anschlagen, kontrolliert heben.
• Kompatibilität: Ausgelegt für Zinkenprofile bis 240 x 115 mm (Gabelprofil).
• Praktische Abstelllösung: Standfüße stabilisieren beim Absetzen.

Varianten und technische Daten

Die Alu-Staplertraverse wird in mehreren Tragfähigkeiten angeboten. Wählen Sie die Variante so, dass sowohl die maximale Last als auch die Resttragfähigkeit des Staplers (Lastschwerpunkt!) sicher eingehalten werden.

Unterschiede der Varianten

• Tragfähigkeit: Auswahl nach maximaler Last (inkl. Anschlagmittel, ggf. dynamische Anteile beim Verfahren).
• Gleiche Einfahrtaschen: Alle Varianten nutzen 240 x 115 mm – entscheidend ist das Zinkenprofil und die sichere, vollständige Einfahrtiefe.
• Prozesssicherheit: Höhere Tragfähigkeiten sind nur sinnvoll, wenn der Stapler die nötige Resttragfähigkeit im realen Lastschwerpunkt bietet.

Häufige Fehler in der Praxis

• Stapler-Überlast durch falsche Annahme der Tragfähigkeit: Die Resttragfähigkeit sinkt mit größerem Lastschwerpunkt (Traverse + Anschlagmittel + Last).
• Unvollständiges Einfahren der Zinken: Wenn die Zinken nicht vollständig in den Einfahrtaschen sitzen, steigt das Risiko von Kippmomenten und Schäden.
• Schrägzug / seitliches Ziehen: Traversenhaken sind für senkrechtes Heben ausgelegt – Querkräfte führen zu Pendeln, Verformung oder unsicherem Verhalten.
• Falsches Anschlagen: Anschlagmittel mit ungeeigneter Tragfähigkeit, falsche Anschlagart oder fehlende Sicherung am Haken (Sicherheitsfalle nicht geschlossen).
• Dynamik unterschätzt: Ruckartiges Anfahren/Abbremsen, Bodenunebenheiten oder Pendeln erhöhen die Beanspruchung deutlich.

Sicherheitsaspekte und Normen

Als Lastaufnahmemittel muss die Staplertraverse eindeutig gekennzeichnet sein (z. B. Tragfähigkeit, Identifikation) und mit einer verständlichen Benutzerinformation betrieben werden. Für derartige Hebe- und Lastaufnahmeeinrichtungen sind in der EU die Anforderungen aus relevanten Richtlinien (u. a. CE-Kennzeichnung) maßgeblich; der Hersteller weist für seine Hebetechnik-Produkte die entsprechende Konformität und Kennzeichnung aus. Je nach Auslegung und Einsatzfall sind außerdem Normen wie DIN EN 13155 (nicht fest am Kran installierte Lastaufnahmemittel) im Umfeld von Traversen praxisrelevant.

• Nur mit passenden Anschlagmitteln arbeiten (ausreichende Tragfähigkeit, geprüfter Zustand, richtige Anschlagart).
• Gefahrenbereich sperren: Keine Personen unter schwebenden Lasten, keine Mitfahrt/Personenhebung.
• Vor Einsatz prüfen: Sichtprüfung auf Verformung, Risse, lose Teile, Haken/Sicherungsfalle, Beschriftung/Typenschild.
• Regelmäßige Prüfung: Wiederkehrende Prüfungen durch befähigte Person gemäß betrieblicher Vorgaben/UVV.

Passende Artikel und Zubehör

Für den sicheren Betrieb der Alu-Staplertraverse werden in der Praxis passende Anschlagmittel und – je nach Last – zusätzliche Komponenten benötigt. Besonders sinnvoll sind robuste, geprüfte Anschlaglösungen sowie ergänzende Traversen-Systeme derselben Marke, wenn regelmäßig unterschiedliche Lastgeometrien auftreten.

• Anschlagketten (z. B. 1-strängig oder mehrsträngig) für robuste Lasten und raue Umgebungen.
• Textile Anschlagmittel (Rundschlingen/Hebebänder) für empfindliche Oberflächen und schnelle Handhabung.
• Schilling Traversen-Systeme (z. B. Alu-Lasttraverse, H-Bauweise, Big-Bag-Traverse) für häufig wechselnde Lastbreiten oder spezielle Anwendungen.
• Bei sehr einfachen Hebeaufgaben am Stapler kann alternativ ein Staplerhaken (Zinkenhaken/Lasthaken) passend sein – Auswahl nach Einsatz, Tragfähigkeit und Sicherungskonzept.
