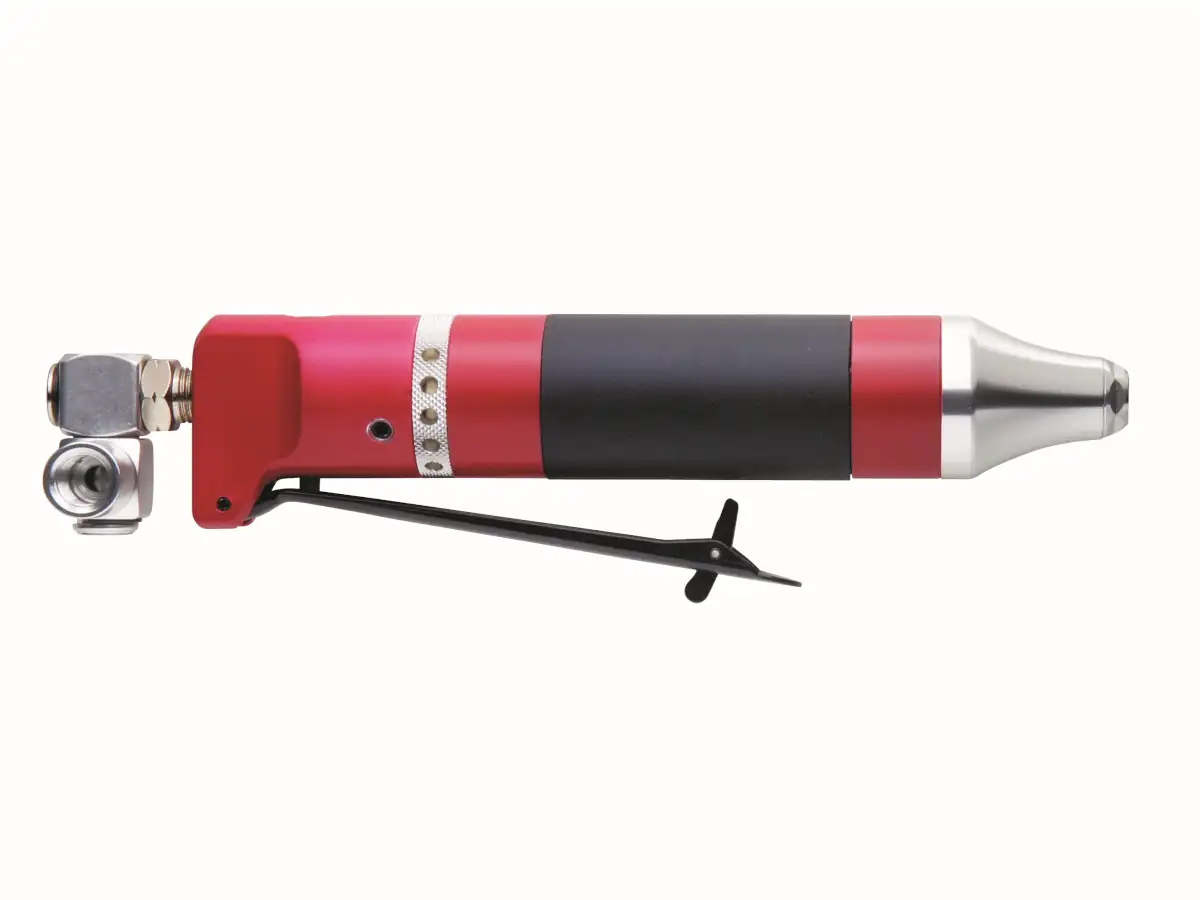

Chicago Pneumatic Druckluft-Feile (CP9705/CP9710)

Die Druckluft-Feilen CP9705 und CP9710 von Chicago Pneumatic sind kompakte Spezialwerkzeuge für die präzise Oberflächenbearbeitung in Karosseriebau-Werkstätten und bei allgemeinen Wartungsarbeiten in beengten Bereichen. Mit ihren hohen Schlagzahlen, den vier mitgelieferten Feilenformen (flach, halbrund, rund, dreieckig) und einem ergonomischen Gummigriff ermöglichen sie effizientes Entgraten, Feilen und Anpassen von Konturen an Metall- und Kunststoffteilen.

Einsatzbereiche der Druckluft-Feilen CP9705/CP9710

Die Serie CP9705/CP9710 ist speziell für Arbeiten in beengten Arbeitsbereichen ausgelegt und wird vor allem in Karosseriebau-Werkstätten, im allgemeinen Industrie-Service sowie in der Instandhaltung eingesetzt.

• Karosseriebau / Fahrzeugbau: Nacharbeiten an Schweißnähten, Anpassen von Spaltmaßen, Entfernen von Löt- und Spachtelresten, Bearbeitung von Kanten an Türen, Hauben und Rahmen.
• Allgemeine Instandhaltung: Entgraten von Schnittkanten an Blechen, Profilen und Haltern, Nachbearbeitung von Bohrungen und Ausschnitten, präzises Anpassen von Passflächen.
• Metall- und Kunststoffbearbeitung: Feinbearbeitung an Werkzeugen, Vorrichtungen und Kunststoffgehäusen, Entfernen von Gussgraten sowie Vorbereitungsarbeiten vor dem Lackieren.
• Arbeiten in engen Bereichen: Durch das schlanke Gehäuse und den 360° schwenkbaren Lufteinlass eignet sich das Werkzeug hervorragend für schwer zugängliche Zonen im Fahrzeug- oder Anlagenbau.

Technische Daten und Varianten im Überblick

Die Druckluft-Feilen werden in zwei Varianten mit unterschiedlichem Hub und unterschiedlicher Schlagzahl angeboten. Beide Modelle nutzen den gleichen Feilenanschluss und werden serienmäßig mit vier Feilenformen geliefert.

Beide Modelle arbeiten typischerweise mit einem Betriebsdruck von etwa 6 bar und verfügen über einen Sicherheitshebel gegen unbeabsichtigtes Anlaufen sowie einen 360° drehbaren Lufteinlass für flexible Schlauchführung.

Unterschiede zwischen CP9705 und CP9710

Beide Druckluft-Feilen sind technisch eng verwandt, unterscheiden sich jedoch deutlich im Arbeitsverhalten. Die Wahl des Modells hängt vor allem von der gewünschten Oberflächenqualität und der zu entfernenden Materialmenge ab.

• CP9705 – kurzer Hub, hohe Schlagzahl: Mit 5 mm Hub und 12 000 Schlägen pro Minute bietet dieses Modell eine sehr feine Bearbeitung und hohe Kontrolle. Ideal für präzises Entgraten, das Nacharbeiten kleiner Radien und das Bearbeiten dünner Bleche, bei denen Verzug vermieden werden soll.
• CP9710 – langer Hub, höhere Abtragsleistung: Der Hub von 10 mm bei 8 000 Schlägen pro Minute sorgt für einen spürbar stärkeren Materialabtrag. Diese Variante eignet sich, wenn mehr Material abgetragen, Kanten stärker gebrochen oder grobere Grate entfernt werden müssen.
• Feinbearbeitung vs. Vorschliff: In vielen Werkstätten wird der CP9710 genutzt, um grobe Grate zu entfernen, während der CP9705 im Anschluss für die Feinbearbeitung und das Angleichen der Kontur eingesetzt wird.
• Handhabung und Ergonomie: Durch die etwas größere Länge von 250 mm liegt der CP9710 bei manchen Anwendern ruhiger in der Hand, während der kompaktere CP9705 Vorteile in sehr engen Bereichen bietet.

Typische Fehler bei der Anwendung und wie man sie vermeidet

Für eine lange Lebensdauer der CP9705/CP9710 und reproduzierbare Ergebnisse ist die richtige Bedienung entscheidend. Häufige Anwenderfehler lassen sich mit einfachen Maßnahmen vermeiden.

• Falscher Hub gewählt: Wird für grobe Grate die kurze Hubvariante CP9705 verwendet, dauert die Bearbeitung unnötig lange. Umgekehrt kann der lange Hub der CP9710 bei sehr dünnen Blechen zu starkem Materialabtrag führen. Empfehlung: Hub passend zur Materialstärke und Oberflächenanforderung wählen.
• Zu hoher Anpressdruck: Ein häufiger Fehler ist, die Feile mit viel Kraft gegen das Werkstück zu drücken. Dadurch steigen Vibration, Werkzeugverschleiß und Erwärmung, während die Bearbeitung unruhig wird. Besser: Werkzeug arbeiten lassen, moderaten Vorschub und leichten Anpressdruck verwenden.
• Ungeeignete Feilenform: Flache Feilen auf Rundungen oder runde Feilen auf planen Flächen führen zu Riefen und ungleichmäßigen Oberflächen. Die vier mitgelieferten Feilenformen sollten gezielt entsprechend Kontur und Werkstoff ausgewählt werden.
• Zu kleiner Luftschlauch / unzureichende Luftaufbereitung: Zu geringe Schlauchquerschnitte oder lange Leitungen ohne Wartungseinheit verursachen Druckabfall und Leistungsverlust. Ein korrekt dimensionierter Schlauch und eine Filter-Regler-Öler-Kombination verlängern die Lebensdauer des Werkzeugs deutlich.
• Fehlende Schmierung der Druckluft: Wird dauerhaft ohne Druckluftöl gearbeitet, können interne Bauteile schneller verschleißen. Chicago Pneumatic empfiehlt generell eine leicht geölte, gefilterte Druckluftversorgung über einen Öler oder regelmäßiges Nachölen per Tropföler.
• Werkstück nicht ausreichend fixiert: Lose oder schlecht gespannte Teile können sich beim Feilen lösen, zu Beschädigungen oder Verletzungen führen und die Maßhaltigkeit der Bearbeitung beeinträchtigen.

Sicherheitsaspekte, Normen und ergonomische Merkmale

Die Druckluft-Feilen CP9705 und CP9710 sind für den professionellen Einsatz ausgelegt und erfüllen aktuelle Anforderungen an Arbeitssicherheit und Ergonomie.

• Sicherheitshebel: Ein integrierter Sicherheitshebel verhindert unbeabsichtigtes Anlaufen des Werkzeugs; die Maschine startet nur, wenn der Hebel bewusst betätigt wird.
• Vibrations- und Geräuschangaben nach Norm: Die Werkzeuge weisen geringe Vibrationswerte nach ISO 28927 sowie Schallpegel nach ISO 15744 auf, was die Bewertung der täglichen Exposition nach Arbeitsschutzrichtlinien erleichtert.
• Ergonomischer Gummigriff: Der umlaufende Gummigriff verbessert die Griffsicherheit, reduziert lokale Druckstellen in der Hand und dämpft Vibrationen.
• 360° drehbarer Lufteinlass: Der Schwenkanschluss erleichtert eine spannungsfreie Schlauchführung und reduziert die Gefahr, dass der Anwender durch den Schlauch in der Bewegung eingeschränkt wird.
• Persönliche Schutzausrüstung (PSA): Es sollten mindestens Schutzbrille (z. B. nach EN 166), Gehörschutz (z. B. nach EN 352) und schnittfeste Handschuhe (z. B. nach EN 388) getragen werden. Offene Kleidung, Schmuck und lose Haare sind von beweglichen Teilen fernzuhalten.
• Allgemeine Sicherheitsrichtlinien: Vor der ersten Inbetriebnahme ist die Betriebsanleitung zu lesen; Wartungsarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden. Nationale Vorschriften wie BetrSichV und innerbetriebliche Sicherheitsregeln sind zu beachten.

Passende Zubehörartikel und ergänzende Werkzeuge

Für einen zuverlässigen und wirtschaftlichen Betrieb der Druckluft-Feilen CP9705/CP9710 ist eine passende Druckluft-Peripherie ebenso wichtig wie das Werkzeug selbst. TOMANRO bietet hierzu eine Vielzahl von Artikeln, die die Anwendung sinnvoll ergänzen.

• Filter-Regler-Öler (Wartungseinheit): Kombinierte Wartungseinheiten mit Filter, Druckregler und Öler sorgen für saubere, trockene und geölte Druckluft und verlängern die Lebensdauer der Chicago-Pneumatic-Feilen deutlich.
• Druckluftschläuche und Schlauchaufroller: Hochwertige Druckluftschläuche und Schlauchaufroller erleichtern die Schlauchführung am Arbeitsplatz, reduzieren Stolperfallen und stellen eine ausreichende Luftmenge sicher.
• Ersatz- und Ergänzungsfeilen: Für CP9705/CP9710 sind spezielle Feilen mit 1/5"-Schaft erhältlich, z. B. flache, halbrunde oder schmale Feilen für schwer zugängliche Konturen.
• Weitere Chicago-Pneumatic-Werkzeuge: In vielen Werkstätten werden die Druckluft-Feilen mit anderen Chicago Pneumatic Werkzeugen kombiniert, etwa mit Bohrmaschinen der Serie CP7300/CP928X/CP978X/CP979X oder mit Nadelentroster-/Meißelhammer-Kombinationen desselben Herstellers.
