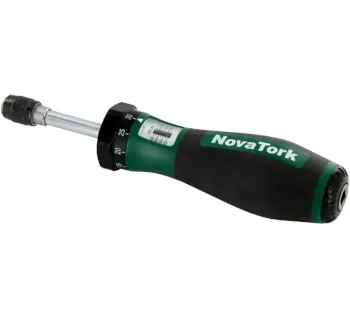

NovaTork Mechanische Drehmomentschrauber
Die NovaTork Mechanischen Drehmomentschrauber der MSM-Serie sind manuelle Werkzeuge für definierte, kleine Anzugsmomente in typischen Anwendungen wie Schaltschrankbau, Elektrogerätebau und Anlagenbau.
- Mechanische MSM-Serie für kontrollierte, kleine Drehmomente.
- Messbereich je Modell: 0.2 ~ 1, 0.5 ~ 2.5, 0.6 ~ 3.6, 1 ~ 6 Nm (Serie 0.2 ~ 6 Nm).
- Antriebsaufnahme: 1/4 Zoll.
- 1/4"-Innensechskantaufnahme mit Schnellverschluss für schnellen Bitwechsel.
- Dezimalskala mit gut ablesbarer, klarer Skala und exaktem Inkrement.
- Zuverlässiger Verriegelungsmechanismus.
- Genauigkeit: ±6% (entspricht ASME B107.14).
- Gewicht: ca. 0.26 kg.
Die NovaTork Mechanischen Drehmomentschrauber der MSM-Serie sind manuelle Werkzeuge für definierte, kleine Anzugsmomente in typischen Anwendungen wie Schaltschrankbau, Elektrogerätebau und Anlagenbau.
- Mechanische MSM-Serie für kontrollierte, kleine Drehmomente.
- Messbereich je Modell: 0.2 ~ 1, 0.5 ~ 2.5, 0.6 ~ 3.6, 1 ~ 6 Nm (Serie 0.2 ~ 6 Nm).
- Antriebsaufnahme: 1/4 Zoll.
- 1/4"-Innensechskantaufnahme mit Schnellverschluss für schnellen Bitwechsel.
- Dezimalskala mit gut ablesbarer, klarer Skala und exaktem Inkrement.
- Zuverlässiger Verriegelungsmechanismus.
- Genauigkeit: ±6% (entspricht ASME B107.14).
- Gewicht: ca. 0.26 kg.
Informationen: Mechanische Drehmomentschrauber
Produktbeschreibung
Die NovaTork Mechanischen Drehmomentschrauber der MSM-Serie sind manuelle Werkzeuge für definierte, kleine Anzugsmomente und werden überall dort eingesetzt, wo präzise Drehmomente im unteren Bereich benötigt werden. Typische Anwendungen sind der Schaltschrankbau, der Elektrogerätebau sowie der Anlagenbau.
Das Drehmoment lässt sich leicht einstellen und ist auf einer gut ablesbaren Dezimalskala dargestellt. Für den Bitwechsel ist eine 1/4"-Innensechskantaufnahme mit Schnellverschluss beschrieben; zusätzlich werden ein zuverlässiger Verriegelungsmechanismus, eine klare Skala mit exaktem Inkrement sowie ein ergonomischer, zweifarbiger Griff mit harten und weichen Flächen genannt.
Einsatzbereiche
- Schaltschrankbau: kontrolliertes Anziehen kleiner Schraubverbindungen.
- Elektrogerätebau: reproduzierbare Montage von Komponenten mit definiertem Drehmoment.
- Anlagenbau: Montage- und Servicearbeiten mit kleinen, spezifizierten Anzugsmomenten.
Unterschiede der Varianten
Innerhalb der MSM-Serie sind 4 Varianten verfügbar. Die Varianten unterscheiden sich über den Messbereich (Drehmomentbereich); die Antriebsaufnahme ist bei allen Modellen als 1/4 Zoll angegeben.
| Variante | Antriebsaufnahme | Messbereich (Nm) | Gewicht | Artikel-Nr. |
|---|---|---|---|---|
| MSM1100 | 1/4 Zoll | 0.2 ~ 1 | ca. 0.26 kg | YO-MSM1100 |
| MSM1250 | 1/4 Zoll | 0.5 ~ 2.5 | ca. 0.26 kg | YO-MSM1250 |
| MSM1360 | 1/4 Zoll | 0.6 ~ 3.6 | ca. 0.26 kg | YO-MSM1360 |
| MSM16 | 1/4 Zoll | 1 ~ 6 | ca. 0.26 kg | YO-MSM16 |
Sicherheitsaspekte & Normen
Für die Genauigkeit der MSM-Serie ist eine Toleranz von ±6% angegeben; diese Genauigkeitsangabe wird als entsprechend der Norm ASME B107.14 beschrieben. Für den Einsatz bedeutet dies, dass das Werkzeug für Anwendungen vorgesehen ist, bei denen ein kontrolliertes, spezifiziertes Drehmoment erforderlich ist und die Drehmomenteinstellung/Ablesung für die Montage nachvollziehbar sein soll.
Als grundlegende Sicherheits- und Qualitätsmaßnahme empfiehlt sich, das Werkzeug nur innerhalb des angegebenen Messbereichs zu verwenden und auf eine saubere, passende Bit-/Schraubverbindung zu achten, um Fehlansätze und Beschädigungen zu vermeiden.
Technische Merkmale
| Serie | MSM-Serie (mechanische Drehmoment-Schraubendreher) |
|---|---|
| Drehmomentbereich | 0.2 ~ 6 Nm (modellabhängig) |
| Antriebsaufnahme | 1/4 Zoll |
| Bitaufnahme | 1/4"-Innensechskant mit Schnellverschluss |

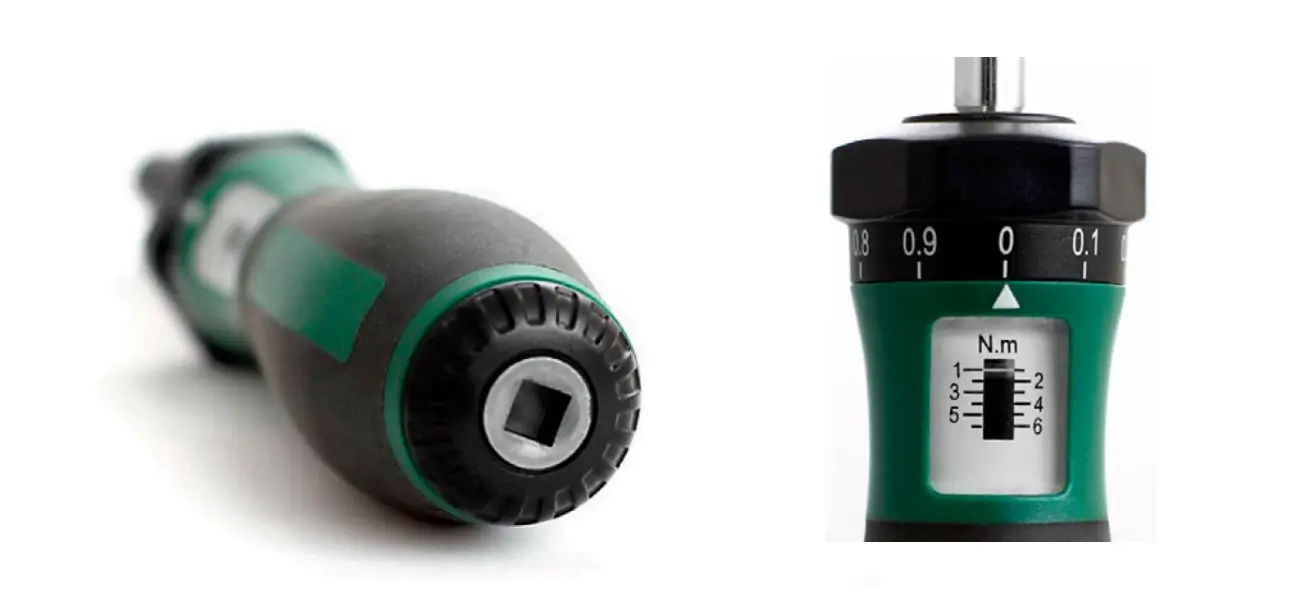

| Skala | Dezimalskala, gut ablesbar; klare Skala mit exaktem Inkrement |
| Genauigkeit | ±6% (entspricht ASME B107.14) |
| Mechanik | Zuverlässiger Verriegelungsmechanismus (beschrieben) |
| Griff | Ergonomisch, zweifarbig mit harten und weichen Flächen; Griff aus technischem Kunststoff, ölbeständig und rutschfest, langlebig |
Bedienerfreundlichkeit
- Leichtes Einstellen des Drehmoments und sehr gute Ablesbarkeit auf der Dezimalskala.
- Schnellverschluss an der 1/4"-Innensechskantaufnahme für zügigen Bitwechsel.
- Ergonomischer Griff mit harten/weichen Flächen für angenehme Handhabung.
- Ölbeständiger und rutschfester Griff aus technischem Kunststoff (für langlebigen Werkstatteinsatz beschrieben).
Passende Artikel/Zubehör
- NovaTork Digitale Drehmomentschrauber ESM als digitale Alternative im Bereich kleiner Drehmomente.
- NovaTork Drehmoment-Knackschlüssel GSM für Anwendungen mit höherem Drehmomentbereich (Klickprinzip).
- NovaTork Drehmomentschlüssel PC (PRE-SET) für Prozesse, bei denen der Bediener ein voreingestelltes Drehmoment nicht verändern soll.
- Bitsatz 1/4" als praxisnahes Zubehör für unterschiedliche Schraubprofile (passend zur 1/4"-Aufnahme).
