Die Enerpac Ventilaustausch-Werkzeugsätze der VC-Serie sind für das kontrollierte Öffnen großer
Flanschverbindungen ausgelegt, um Zwischenflansch-/Drosselventile (z. B. Wafer-/Absperrklappen), Schaufeln/Distanzstücke
oder Dichtungen sicher zu entnehmen. Die Sätze kombinieren ein Secure-Grip-Flanschspreizwerkzeug mit
Handpumpe und passendem Zubehör, sodass Montage- und Wartungsarbeiten an Rohrleitungsflanschen reproduzierbar und mit
kontrollierter Spreizkraft durchgeführt werden können.
Einsatzbereiche
- Rohrleitungsbau und Anlagenwartung in Chemie, Petrochemie, Raffinerie, Energie und Prozessindustrie
- Instandhaltung von Flanschverbindungen (Ventilwechsel, Dichtungstausch, Distanzstück-/Spaden-Handling)
- Stillstandsarbeiten (Turnaround) mit Bedarf an schneller, kontrollierter Flanschöffnung
- Serviceeinsätze im Feld: manuell-hydraulisch, unabhängig von externer Energieversorgung
Unterschiede der Varianten
Es sind 8 Varianten verfügbar: vier STD-Kits (TESTD) und vier MAX-Kits (TEMAX).
Die Varianten unterscheiden sich vor allem in maximalem Spreizabstand, zulässigem Bolzenlochdurchmesser sowie in der
Flanschverbindungsstärke (Arbeitsbereich). Die MAX-Kits sind für den Einsatz mit zwei Flanschspreizwerkzeugen
ausgelegt (2 Werkzeuge pro MAX-Kit) und enthalten eine Handpumpe mit zwei Anschlüssen.
Sicherheitsaspekte & Normen
-
Beim Öffnen von Flanschverbindungen müssen mindestens zwei Flanschspreizwerkzeuge verwendet werden, um einen gleichmäßigen Spreizabstand
und eine kontrollierte, symmetrische Lastverteilung zu gewährleisten.
-
Maximaler Betriebsdruck: 700 bar – Systemkomponenten (Pumpe, Schlauch, Kupplungen, Manometer) müssen auf den gleichen Druckbereich
ausgelegt und vor der Nutzung geprüft sein.
-
Die Spannzangendimensionierung ist sicherheitsrelevant: Eine zu kleine Spannzange kann den Halter durch das Bolzenloch ziehen; eine zu große
Spannzange kann sich im Bolzenloch verklemmen.
-
Flanschkompatibilität wird für Flanschtypen nach ANSI, DIN, Norsok L005, ASME,
API und BS beschrieben (Auswahl und Einsatz abhängig von Bolzenloch-/Einbausituation).
Technische Daten
| Modell |
Kit-Typ |
Spreizkraft |
Spreizabstand min. |
Spreizabstand max. |
Bolzenloch-Ø (B) |
Flanschverbindungsstärke (F) min. |
Flanschverbindungsstärke (F) max. |
Ventil-/Abstandhalterdicke (V) min. |
Ventil-/Abstandhalterdicke (V) max. |
Werkzeug-Kit |
Werkzeug-Kit Gewicht (pro Werkzeug) |
Pumpen-Kit Gewicht |
Brutto-Kit Gewicht |
Pumpe |
| VC10/13TESTD |
STD |
100 kN |
0 mm |
580 mm |
38 - 49 mm |
110 mm |
690 mm |
0 mm* |
580 mm* |
VC10/13TE |
50 kg |
27 kg |
77 kg |
HP550S (1 Anschluss) |
| VC10/13TEMAX |
MAX |
100 kN |
0 mm |
580 mm |
38 - 49 mm |
110 mm |
690 mm |
0 mm* |
580 mm* |
VC10/13TE |
50 kg |
30 kg |
130 kg |
HP1000D (2 Anschlüsse) |
| VC10/15TESTD |
STD |
100 kN |
0 mm |
560 mm |
47.5 - 62 mm |
130 mm |
690 mm |
0 mm* |
560 mm* |
VC10/15TE |
53 kg |
27 kg |
80 kg |
HP550S (1 Anschluss) |
| VC10/15TEMAX |
MAX |
100 kN |
0 mm |
560 mm |
47.5 - 62 mm |
130 mm |
690 mm |
0 mm* |
560 mm* |
VC10/15TE |
53 kg |
30 kg |
136 kg |
HP1000D (2 Anschlüsse) |
| VC10/18TESTD |
STD |
100 kN |
0 mm |
514 mm |
59.5 - 75 mm |
176 mm |
690 mm |
0 mm* |
514 mm* |
VC10/18TE |
58 kg |
27 kg |
85 kg |
HP550S (1 Anschluss) |
| VC10/18TEMAX |
MAX |
100 kN |
0 mm |
514 mm |
59.5 - 75 mm |
176 mm |
690 mm |
0 mm* |
514 mm* |
VC10/18TE |
58 kg |
30 kg |
146 kg |
HP1000D (2 Anschlüsse) |
| VC10/25TESTD |
STD |
100 kN |
0 mm |
490 mm |
75 - 108 mm |
200 mm |
690 mm |
0 mm* |
490 mm* |
VC10/25TE |
58 kg |
27 kg |
85 kg |
HP550S (1 Anschluss) |
| VC10/25TEMAX |
MAX |
100 kN |
0 mm |
490 mm |
75 - 108 mm |
200 mm |
690 mm |
0 mm* |
490 mm* |
VC10/25TE |
58 kg |
30 kg |
146 kg |
HP1000D (2 Anschlüsse) |
Hinweis: * Für bestimmte Anwendungen sind kurze Spannzangenhalter-Kits (SCH) erhältlich, die einen verbesserten
Anwendungsbereich bieten.
Einbauraum-Anforderungen (praxisrelevant)
| Kriterium |
Anforderung |
Praxis-Hinweis |
| Ventil-/Abstandhalter Außendurchmesser |
max. 130 mm |
Relevant für den radialen Freiraum im Flanschbereich |
| Bolzenlochkreis / geringster Abstand |
min. 360 mm |
Sichert ausreichenden Platz für Werkzeuganordnung |
| Außenseite Flansch / geringster Abstand |
min. 300 mm |
Freiraum für Antrieb/Bedienung und sichere Handhabung |
| Innenseite Flansch / geringster Abstand |
min. 370 mm |
Freiraum in der Installation, um Verkanten zu vermeiden |

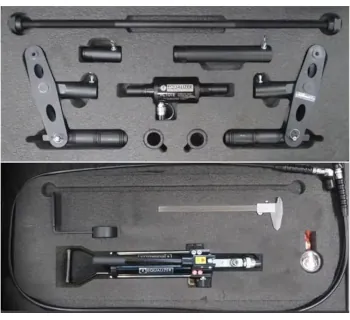

Lieferumfang (je nach Kit-Typ)
-
STD-Kits: 1 Werkzeug (VC10/..TE), HP550S Handpumpe (1 Anschluss), Hydraulikmanometer mit Verteiler,
700 bar Hydraulikschlauch (2.0 m), Secure-Grip-Sicherheitsblock, flexibler Griff für Vierkantantrieb, Messschieber, Aluminium-Tragekoffer mit
Schaumstoffeinsätzen sowie passende Spannzangen (modellabhängig).
-
MAX-Kits: 2 Werkzeuge (VC10/..TE), HP1000D Handpumpe (2 Anschlüsse), 2 Hydraulikmanometer mit Verteilern,
2 × 700 bar Hydraulikschlauch (2.0 m), 2 Secure-Grip-Sicherheitsblöcke, flexibler Griff für Vierkantantrieb, Messschieber, Aluminium-Tragekoffer mit
Schaumstoffeinsätzen sowie passende Spannzangen (modellabhängig).
Passende Artikel/Zubehör
- Flanschspreizwerkzeuge SG (Secure-Grip): Ergänzend für allgemeine Flanschspreiz-Aufgaben
- Gekapselte Handpumpen HP: Alternative Handpumpenlösungen im 690 bar System
- Set mit Pumpe und Schlauch: Portable 700 bar System-Sets für kompatible Hydraulikwerkzeuge
- Manometer-Zubehör: Adapter, Dämpfungs- und Absperrventile zur sicheren Druckmessung im 700 bar System
