Enerpac Flanschspreizwerkzeuge SG

Die Flanschspreizwerkzeuge der Serie SG sind für das kontrollierte Öffnen von verschraubten Flanschverbindungen konzipiert, indem sie über die Bolzenlöcher sicher verriegelt werden und so einen gleichmäßigen Spreizabstand erzeugen. Die Serie deckt je nach Ausführung mechanische sowie hydraulische Systeme ab und ist für unterschiedliche Bolzenlochdurchmesser und Flanschverbindungsstärken ausgelegt.

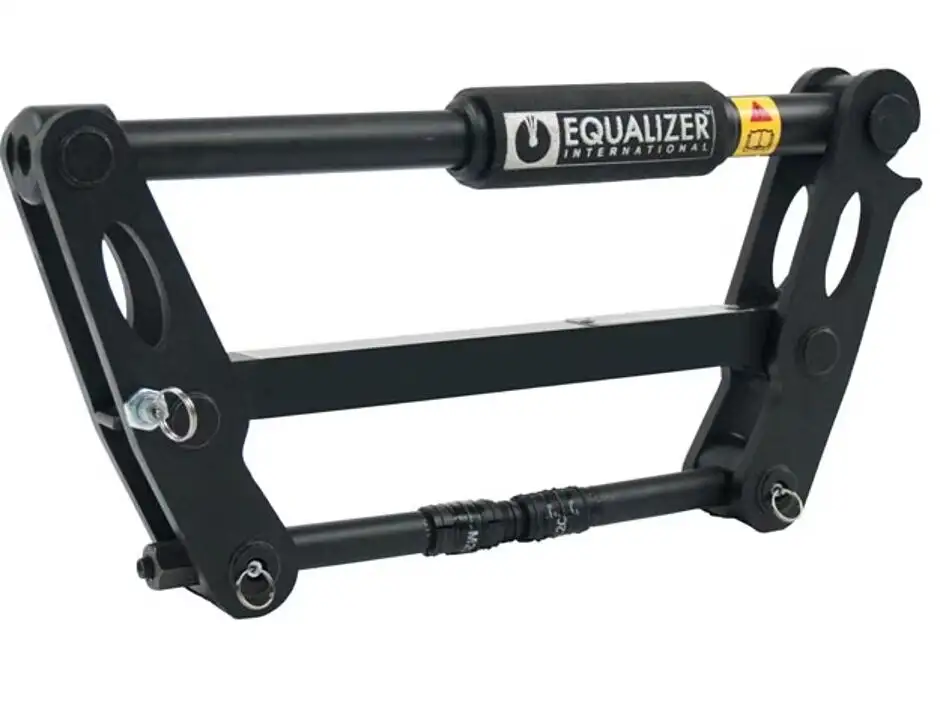

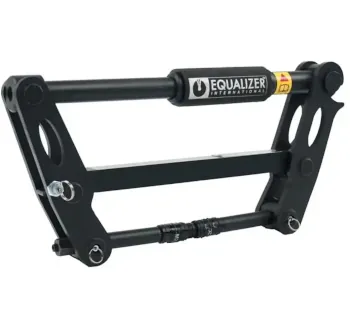

Beispielansicht eines Secure-Grip Flanschspreizwerkzeugs zur Verriegelung im Bolzenloch.

Einsatzbereiche

• Wartung und Instandhaltung von Rohrleitungs- und Armaturenstrecken (z. B. Ventilwechsel, Dichtungswechsel).
• Industrieanlagen mit regelmäßigen Flanschöffnungen: Chemie, Petrochemie, Energie, Prozessindustrie.
• Serviceeinsätze in engen Bauräumen, da kleiner oder kein Zugangsspalt erforderlich ist (modellabhängig).
• Arbeiten an Flanschen verschiedener Standards wie ANSI, DIN, SPO, ASME, API und BS (Serienabdeckung).

Unterschiede der Varianten

Die Serie gliedert sich in mechanische Kits (z. B. SG4TMSTD, SG6TMSTD, SG11TMSTD) und hydraulische Kits (z. B. SG13TESTD, SG15TESTD, SG18TESTD, SG25TESTD). Der wichtigste Unterschied liegt in der Antriebstechnik (mechanisch vs. hydraulisch), der erreichbaren Spreizkraft sowie den abgedeckten Bolzenloch-Ø- und Flanschstärken-Bereichen.

• Mechanisch: Fokus auf kompakte Kits mit Werkzeug, Messschieber, Drehmomentschlüssel/Stecknuss und Spannzangen je Bolzenmaß.
• Hydraulisch: Kits inkl. Handpumpe (modellabhängig genannt), Hydraulikschlauch, Zubehör und Spannzangen; max. Betriebsdruck 700 bar ist nur für hydraulische Werkzeuge relevant.
• Abstufung nach Spreizkraft und Spreizweite sowie nach erforderlichem Arbeitsbereich (Bolzenloch-Ø, Flanschverbindungsstärke, benötigter Raum).

Sicherheitsaspekte & Normen

• Mindestens paarweise einsetzen: Beim Öffnen von Flanschverbindungen müssen mindestens zwei Flanschspreizwerkzeuge verwendet werden, um einen gleichmäßigen Spreizabstand zu halten und ein Verkanten zu vermeiden.
• Sicherer Verriegelungsmechanismus im Bolzenloch: reduziert das Risiko des Abrutschens während des Spreizens.
• Kontrollierte Spreizkraft: Die Serie ist auf messbare/kontrollierte Kraftausübung ausgelegt (insbesondere bei hydraulischen Varianten).
• Norm-/Standardbezug Flansche: Die Serie deckt Flansche nach ANSI, DIN, SPO, ASME, API und BS ab; dies beschreibt die Einsetzbarkeit bezüglich gängiger Flanschgeometrien und Lochkreise.
• Hydraulik-Sicherheit: Bei hydraulischen Varianten ist der angegebene max. Betriebsdruck 700 bar zu beachten (nur relevant für Hydraulikwerkzeuge).

Technische Daten

Lieferumfang

SG4TMSTD – SG4TM KIT für mechanische Werkzeuge

• 1 x SG4TM Werkzeug
• 1 x 150 mm Messschieber
• 1 x 3/8" Drehmomentschlüssel mit Antrieb und 16 mm Stecknuss
• 1 x Sicherheitsblock
• 2 x M16 (5/8") Spannzangen
• 2 x M20 (3/4") Spannzangen
• 1 x Tragekoffer aus Aluminium mit Schaumstoffeinsätzen

SG6TMSTD – SG6TM KIT für mechanische Werkzeuge

• 1 x SG6TM Werkzeug
• 1 x 150 mm Messschieber
• 1 x 3/8" Drehmomentschlüssel mit Antrieb und 21 mm Stecknuss
• 1 x Sicherheitsblock
• 2 x M24 (7/8") Spannzangen
• 2 x M27 (1") Spannzangen
• 1 x Tragekoffer aus Aluminium mit Schaumstoffeinsätzen

SG11TMSTD – SG11TM KIT für mechanische Werkzeuge

• 1 x SG11TM Werkzeug
• 1 x 150 mm Messschieber
• 1 x 1/2" Drehmomentschlüssel mit Antrieb und 24 mm Stecknuss
• 1 x Sicherheitsblock
• 2 x M30 (1-1/8") Spannzangen
• 2 x M33 (1-1/4") Spannzangen
• 2 x M36 (1-3/8") Spannzangen
• 1 x Tragekoffer aus Aluminium mit Schaumstoffeinsätzen

SG13TESTD – SG13TE KIT für hydraulisches Werkzeug

• 1 x SG13TE Werkzeug
• 1 x 700 bar HP550S abgedichtete Handpumpe (ein Anschluss) mit Manometer
• 1 x 700 bar Hydraulikschlauch, 2 m
• 1 x 150 mm Messschieber
• 1 x 1/2" flexibler Griff für Vierkantantrieb
• 1 x 30 mm Stecknuss
• 1 x Sicherheitsblock
• 2 x M39 (1-1/2") Spannzangen
• 2 x M42 (1-5/8") Spannzangen
• 2 x M45 (1-3/4") Spannzangen
• 1 x Tragekoffer aus Aluminium mit Schaumstoffeinsätzen

SG15TESTD – SG15TE KIT für hydraulisches Werkzeug

• 1 x SG15TE Werkzeug
• 1 x 700 bar HP550S abgedichtete Handpumpe (ein Anschluss) mit Manometer
• 1 x 700 bar Hydraulikschlauch, 2 m
• 1 x 300 mm Messschieber
• 1 x 1/2" flexibler Griff für Vierkantantrieb
• 1 x 36 mm Stecknuss
• 1 x Sicherheitsblock
• 2 x M48 (1-7/8") Spannzangen
• 2 x M52 (2") Spannzangen
• 2 x M56 (2-1/4") Spannzangen
• 1 x Tragekoffer aus Aluminium mit Schaumstoffeinsätzen

SG18TESTD – Lieferumfang

• 1 x SG18TE Werkzeug
• 1 x 700 bar HP550S abgedichtete Handpumpe (ein Anschluss) mit Manometer
• 1 x 700 bar Hydraulikschlauch, 2 m
• 1 x 300 mm Messschieber
• 1 x 1/2" flexibler Griff für Vierkantantrieb
• 1 x 41 mm Stecknuss
• 1 x Sicherheitsblock
• 1 x Spreizstecker
• 1 x Abstandsplatte
• 1 x Sechskantschlüssel
• 2 x M60 (2-3/8") Spannzangen
• 2 x M68 (2-5/8") Spannzangen
• 2 x M72 (2-7/8") Spannzangen
• 1 x Tragekoffer aus Aluminium mit Schaumstoffeinsätzen

SG25TESTD – Lieferumfang

• 1 x SG25TE Werkzeug
• 1 x 700 bar HP550S abgedichtete Handpumpe (ein Anschluss) mit Manometer
• 1 x 700 bar Hydraulikschlauch, 2 m
• 1 x 300 mm Messschieber
• 1 x 1/2" flexibler Griff für Vierkantantrieb
• 1 x 46 mm Stecknuss
• 1 x Sicherheitsblock
• 1 x Spreizstecker
• 1 x Abstandsplatte
• 1 x Sechskantschlüssel
• 1 x Tragekoffer aus Aluminium mit Schaumstoffeinsätzen

Passende Artikel/Zubehör

• Gekapselte Handpumpen HP (Enerpac) – als passende Hydraulikversorgung/Serie, u. a. für 690 bar / 700-bar-Systeme (serienbezogene Auswahl).
• Hydraulikschlauch (Enerpac) – 700-bar-Schlauchserien für Hochdruckanwendungen.
• Verschraubungen 700 bar (Enerpac) – zur sicheren Verbindung von Pumpe, Schlauch und Werkzeug.
