DBI SALA ExoFit XE50 Auffang- und Positionierungsgurt
Produktbeschreibung
Der DBI SALA ExoFit XE50 Auffang- und Positionierungsgurt ist eine PSA gegen Absturz für Arbeiten in der Höhe, die sowohl das Auffangen von Stürzen als auch die Arbeitsplatzpositionierung unterstützt.
Er verfügt über 2 Auffangösen für die Absturzsicherung sowie 2 Halteösen für die Positionierung.
Für die Absturzsicherung sind die Anschlagpunkte als D-Ringe ausgeführt: an der Rückseite ein großer D-Ring und an der Vorderseite ein Standard-D-Ring, jeweils aus verzinktem Stahl.
Für die Arbeitsplatzpositionierung sind zusätzliche Anschlagpunkte als große gebogene D-Ringe aus verzinktem Stahl vorgesehen.
Der Gurt nutzt 45 mm Polyester-Gurtband (Faden: Polyester) und ist auf eine praxisgerechte Passform über Einstellmöglichkeiten an Beinen, Taille und Rumpf ausgelegt.
Zur Ausstattung gehören Absturzindikator (vorn und hinten), Taillenpolsterung, 2 repositionierbare Verbindungsmittelhalter, RFID, Hängetrauma-Trittschlaufen sowie ein spezifischer Anschlagpunkt für zulässige Höhensicherungsgeräte.
Die metallischen Bauteile sind als legierter Stahl beschrieben; die tragenden Anschlagpunkte sind in den technischen Datenblättern als verzinkter Stahl ausgewiesen.
Die zulässige Tragfähigkeit beträgt 140 kg.

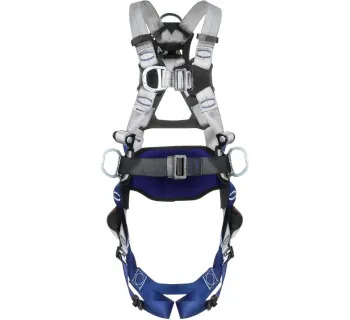

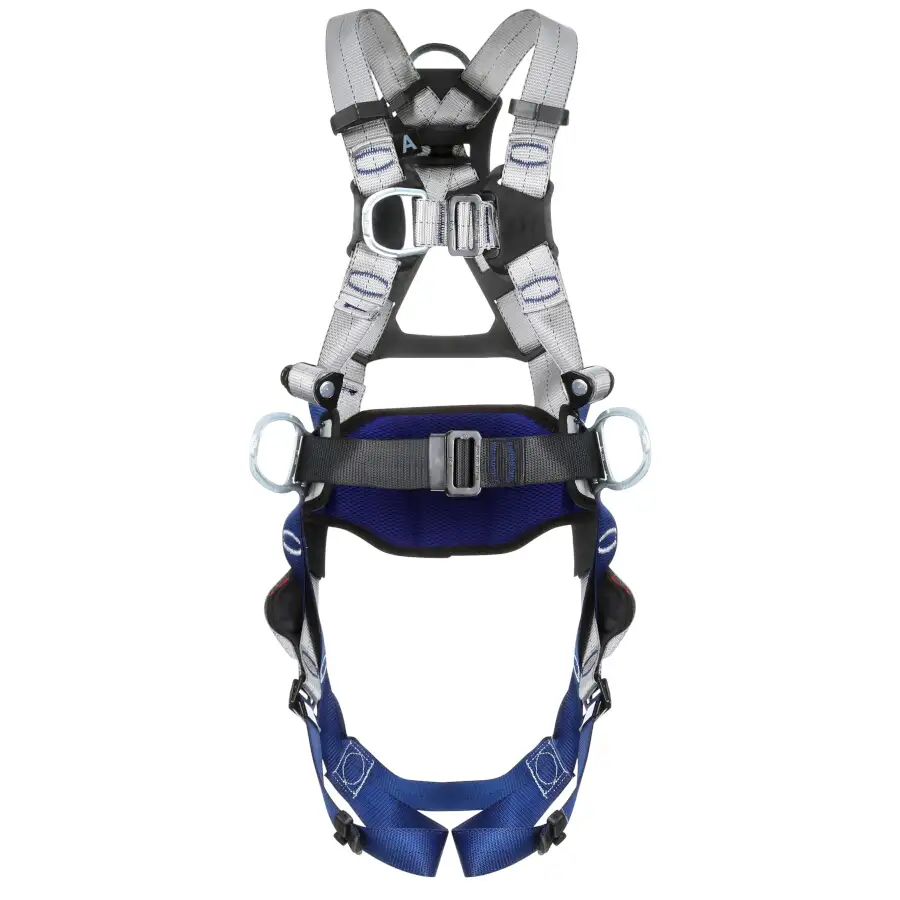

Produktabbildung
Abbildung zur Orientierung von Gurtaufbau, Taillenpolsterung und Anschlagpunkten.
Einsatzbereiche
Der ExoFit XE50 ist für Arbeitsumgebungen konzipiert, in denen sowohl eine Absturzsicherung als auch eine kontrollierte Arbeitsplatzpositionierung erforderlich sein kann.
Typische Einsatzfelder sind:
- Bau: Montagearbeiten, Arbeiten an Gerüsten/Tragwerken, temporäre Arbeitsplätze in der Höhe.
- Industrie allgemein: Wartung und Instandhaltung an Maschinen/Anlagen, Arbeiten an erhöhten Zugängen.
- Produktion allgemein: Arbeiten an Plattformen, Service- und Inspektionspunkte in Produktionsbereichen.
- Transport: Arbeiten an Umschlag- und Logistikeinrichtungen sowie an erhöhten Arbeitspositionen.
Unterschiede der Varianten
Der ExoFit XE50 Auffang- und Positionierungsgurt ist in zwei Verschluss-/Schnallenvarianten verfügbar:
- Steckrahmenverschluss an Bein-, Brust- und Taillengurtschnallen.
- Automatikverschlusssschnallen an Bein-, Brust- und Taillengurtschnallen (Brustgurtschnalle mit zusätzlicher Ausführung in Aluminium, grau eloxiert).
Beide Varianten werden in den Größen 1, 2 und 3 angeboten.
Varianten & Artikelnummern
| Variante |
Schnallen |
Größe |
Artikelnummer |
Gewicht |
Normen |
| ExoFit XE50 Auffang- und Positionierungsgurt |
Steckrahmenverschluss |
1 |
1112705 |
2.20 kg |
EN 361:2002; EN 358:2019; UKCA |
| ExoFit XE50 Auffang- und Positionierungsgurt |
Steckrahmenverschluss |
2 |
1112706 |
2.25 kg |
EN 361:2002; EN 358:2019; UKCA |
| ExoFit XE50 Auffang- und Positionierungsgurt |
Steckrahmenverschluss |
3 |
1112707 |
2.40 kg |
EN 361:2002; EN 358:2019; UKCA |
| ExoFit XE50 Auffang- und Positionierungsgurt |
Automatikverschlusssschnallen |
1 |
1112714 |
2.46 kg |
EN 361:2002; EN 358:2019; UKCA |
| ExoFit XE50 Auffang- und Positionierungsgurt |
Automatikverschlusssschnallen |
2 |
1112715 |
2.53 kg |
EN 361:2002; EN 358:2019; UKCA |
| ExoFit XE50 Auffang- und Positionierungsgurt |
Automatikverschlusssschnallen |
3 |
1112716 |
2.60 kg |
EN 361:2002; EN 358:2019; UKCA |
Technische Merkmale
Arbeitsbereich: Auffangen und Arbeitsplatzpositionierung.
Greifbereich: nicht anwendbar.
Technische Daten
| Auffangösen |
2 |
| Halteösen |
2 |
| Anschlagpunkt Rücken |
Großer D-Ring, Stahl, verzinkt |
| Anschlagpunkt Front |
Standard-D-Ring, Stahl, verzinkt |
| Anschlagpunkte Positionierung |
Großer gebogener D-Ring, Stahl, verzinkt |
| Gurtband |
45 mm Polyester |
| Faden |
Polyester |
| Einstellung |
Beine, Taille, Rumpf (Rumpf mit drehbarem Einsteller) |
| Polsterung |
Taillenpolsterung |
| Absturzindikator |
Vorn und hinten |
| Verbindungsmittelhalter |
2 × repositionierbar |
| RFID |
Ausgestattet mit RFID |
| Hängetrauma-Trittschlaufen |
Vorhanden |
| Anschlagpunkt für Höhensicherungsgeräte |
Spezieller Anschlagpunkt für zulässige Höhensicherungsgeräte |
| Tragfähigkeit |
140 kg |
| Normen |
EN 361:2002; EN 358:2019; UKCA |
Sicherheitsaspekte & Normen
Der ExoFit XE50 ist normativ als System für Auffangen und Arbeitsplatzpositionierung einzuordnen:
EN 361:2002 beschreibt Anforderungen an Auffanggurte (Körperhalte-/Auffangsysteme) zur Sturzauffangfunktion, während EN 358:2019 Anforderungen an Ausrüstung zur Arbeitsplatzpositionierung (z. B. Halteösen in Verbindung mit geeigneten Verbindungsmitteln) abdeckt.
Die Kennzeichnung UKCA weist auf Konformität nach britischen Vorgaben hin.
-
Positionierung ist kein Alleinschutz gegen Absturz: Die Arbeitsplatzpositionierung nach EN 358:2019 muss so eingesetzt werden, dass zusätzlich eine geeignete Absturzsicherung vorhanden ist, wenn ein Absturz nicht sicher ausgeschlossen werden kann.
-
Richtige Anschlagpunktwahl: Für Absturzsicherung ausschließlich die vorgesehenen Auffangösen (Front/Rücken) verwenden; für Positionierung nur die dafür vorgesehenen Halteösen.
-
Sichtkontrolle: Der Absturzindikator (vorn/hinten) dient als Hinweis auf mögliche Sturzbelastung; Gurte mit auffälligen Indikatoren sind aus dem Einsatz zu nehmen und gemäß betrieblicher Prüfvorgaben zu bewerten.
-
Hängetrauma-Risiko: Die integrierten Hängetrauma-Trittschlaufen unterstützen die Entlastung im Hängezustand, ersetzen jedoch kein Rettungskonzept.
-
Dokumentation: RFID unterstützt die eindeutige Zuordnung im Inspektions- und Bestandsmanagement.
Passende Artikel/Zubehör
Für ein vollständiges System sind – abhängig von der Gefährdungsbeurteilung und Anwendung – passende Komponenten zur Anschlageinrichtung, Verbindung und optionalen Werkzeugsicherung sinnvoll (möglichst gleiche Marke DBI SALA):
- Verbindungsmittel (z. B. Y-Verbindungsmittel) zur Absturzsicherung in geeigneten Einsatzszenarien.
- Horizontale Anschlageinrichtung als temporärer Anschlagpunkt für wechselnde Einsatzorte.
- Werkzeug-Absturzsicherung (Werkzeugverbindungsmittel, Spiral- oder Bungee-Haltebänder) zur Reduzierung herabfallender Gegenstände.
