DBI SALA EZ-Line Anschlageinrichtung

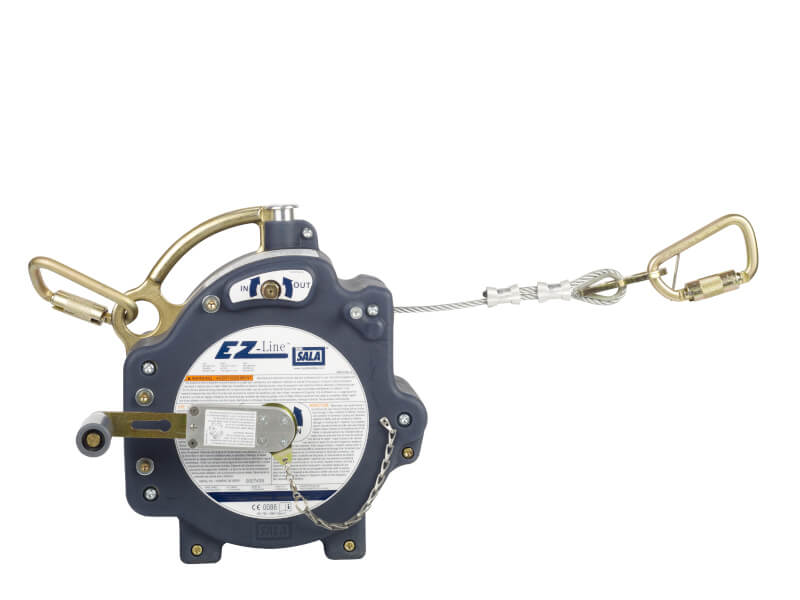

Die 3M DBI-SALA EZ-Line™ ist eine temporäre horizontale Anschlageinrichtung mit aufrollbarem Drahtseilsystem, bei der die komplette Sicherungsleine in einem einfach zu tragenden Gehäuse untergebracht ist. Das einziehbare System ermöglicht stufenlos einstellbare Längen bis ca. 18.3 m und lässt sich in wenigen Augenblicken auf- und wieder abbauen. Eine integrierte Winde sowie Vorspannungs- und Sturzindikatoren erleichtern die korrekte Montage und regelmäßige Sichtprüfung im professionellen Einsatz.

Produktbeschreibung

Die EZ-Line™ horizontale Anschlageinrichtung wird zwischen zwei geeigneten Anschlagpunkten installiert und stellt einen durchgehenden, gespannten Anschlagpunkt für persönliche Absturzsicherungssysteme bereit. Die Besonderheit ist das aufrollbare Design: Das 6.25 mm starke, verzinkte 7x19 Drahtseil wird nach dem Einsatz vollständig in das Gehäuse eingezogen, sperrige Seiltrommeln entfallen – Transport, Lagerung und Umsetzen werden deutlich erleichtert.

Über die integrierte Kurbelwinde kann die Lifeline auf die benötigte Länge ausgezogen und anschließend auf die korrekte Vorspannung gebracht werden. Ein Vorspannungsindikator zeigt die richtige Seilspannung an, ein Sturzindikator signalisiert, ob das System bereits einem Fangstoß ausgesetzt war und außer Betrieb genommen werden muss. Ein interner Falldämpfer begrenzt die Auffangkräfte im System, sodass die Einwirkungen auf Anschlagpunkte, Stützen und Anwender kontrolliert bleiben.

Die EZ-Line™ ist für eine oder mehrere Spannweiten ausgelegt und kann in Verbindung mit geeigneten Stützen und Anschlageinrichtungen konfiguriert werden. Pro Spannweite sind 2 Anwender zulässig, insgesamt können in Mehrspann-Systemen bis zu 6 Personen gleichzeitig gesichert werden (jeweils mit zugelassener PSAgA). Das System erfüllt EN 795 Typ C und ist für die Verwendung mit Verankerungsstrukturen ≥ 22 kN vorgesehen.

Einsatzbereiche

Die 3M DBI-SALA EZ-Line™ eignet sich überall dort, wo temporäre horizontale Anschlagpunkte schnell eingerichtet und wieder entfernt werden müssen:

• Baugewerbe – Dachkanten, Deckenkanten, Stahlkonstruktionen und Träger.
• Allgemeine Industrie – Wartungsarbeiten an Aggregaten, Kranbahnen, Podesten und Bühnen.
• Öl & Gas, Energie, Transport – Arbeiten auf Anlagen, Verladebereichen und Fahrzeugaufbauten.
• Bergbau und Schwerindustrie – temporäre Anschlageinrichtung auf erhöhten Arbeitsplätzen.
• Generell dort, wo eine mobile, wiederverwendbare horizontale Lifeline benötigt wird.

Vergleichbare Produkte

Im gleichen Anwendungsfeld wie die EZ-Line™ werden unter anderem folgende Systeme eingesetzt:

• 3M Protecta PRO-Line™ temporäre horizontale Lifeline – komplettes System mit Polyester-Gurtbandlifeline, Ratschenspanner, Energieabsorber, zwei Anschlagschlaufen und Transporttasche; Systemlänge typischerweise 18.3 m, sehr leicht und kompakt.
• Honeywell Miller TechLine™ temporäre horizontale Lifeline – horizontales Seilsystem aus Kernmantelseil mit integriertem In-Line-Falldämpfer und O-Ringen zur verbesserten Beweglichkeit; Lieferung als komplettes Kit in robustem Behälter.
• MSA temporäre horizontale Lifeline (Seil- oder Kabelversion) – werkzeuglos installierbare Kernmantelseil- oder Kabelsysteme mit integrierter Spannvorrichtung, ausgelegt auf schnelle Montage und hohe Effizienz auf der Baustelle.

Vorteile der EZ-Line™ im Vergleich

• Vollständig aufrollbares Drahtseilsystem – Lifeline wird im Gehäuse aufgerollt, keine losen Seil- oder Gurtbunde wie bei vielen Konkurrenzsystemen.
• Integrierte Winde – Ausziehen, Spannen und Einziehen des Drahtseils ohne separate Spannratsche oder zusätzliche Werkzeuge.
• Vorspannungs- und Sturzindikatoren direkt im System – erleichtern die korrekte Voreinstellung und vereinfachen die tägliche Sichtprüfung.
• Drahtseil statt Gurtband oder Seil – hohe Abriebfestigkeit und Robustheit bei gleichzeitiger Mobilität, geeignet für raue industrielle Umgebungen.
• Sehr leichtes Gesamtkonzept (ca. 14.96 kg, deutlich leichter als viele herkömmliche Kabelsysteme) und ergonomisches Gehäuse für komfortablen Transport.
• Flexible Konfiguration – geeignet für ein- und mehrspannige Systeme, jeweils 2 Anwender pro Spannweite und insgesamt bis zu 6 Anwender.
• Komplettsystem aus einer Hand – alle sicherheitsrelevanten Komponenten (Falldämpfer, Lifeline, Spannmechanik, Indikatoren) sind aufeinander abgestimmt und nach EN 795 Typ C geprüft.
