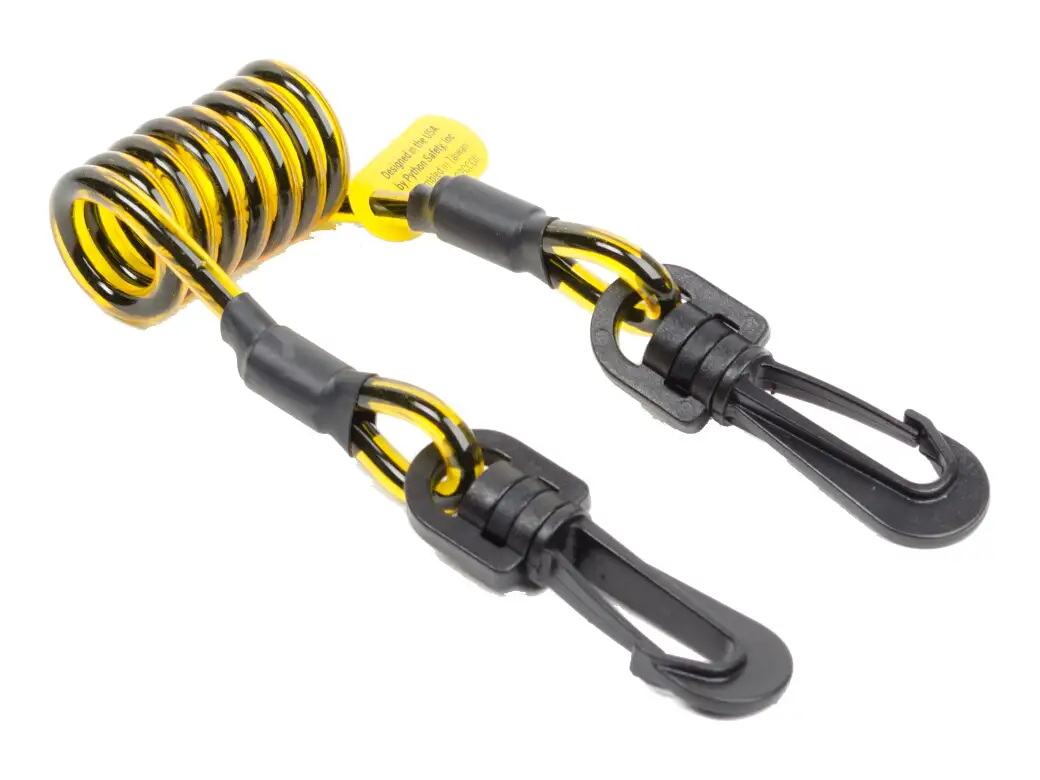

DBI SALA Spiral-Haltebänder

Die 3M™ DBI-SALA® Spiral-Haltebänder (Spiral-Werkzeughaltebänder) sind nicht leitende Werkzeugsicherungen, die sich im Ruhezustand stark zusammenziehen und sich bei Bedarf auf ca. 70 cm oder mehr dehnen – ideal, um Werkzeuge bei Höhenarbeiten körpernah zu führen, ohne den Bewegungsradius einzuschränken. Mit Clip, Schlaufe, Ring oder Karabinern an den Enden eignen sie sich zur Sicherung der meisten kleinen Handwerkzeuge und Schutzhelme, bei Tragfähigkeiten von typischerweise 0.9 kg, 1.8 kg oder 2.3 kg. Die Spiral-Haltebänder sind Teil des 3M™ DBI-SALA® Systems zur Absturzsicherung für Werkzeuge und können direkt mit Werkzeug-Holstern, Werkzeug-Ringen oder Auffanggurten kombiniert werden.

Aufbau und Funktionsweise der Spiral-Haltebänder

DBI SALA Spiral-Haltebänder sind coil-förmige Verbindungsmittel, die eine definierte, rückstellende Länge mit unterschiedlichen Endanschlüssen kombinieren:

• Spiralspule – kompakte Spiralform, die sich eng zusammenzieht und in entspanntem Zustand z.B. nur ca. 17.8 cm lang ist, sich jedoch auf ca. 70.0 – 86.4 cm ausziehen lässt; dadurch bleibt das Band aus dem Arbeitsbereich des Anwenders, ohne zu stark durchzuhängen.
• Material – je nach Ausführung vinylbeschichtete, geflochtene Stahlspule (Hook2Hook), leichte Spiralbänder aus Kunststoff/Vinyl (Trigger2Trigger) oder kompakte Coil-Tether mit ballistischem Nylon und Schwenk-Snap (Clip2Loop Coil Tether).
• Endanschlüsse – Varianten mit Clip-zu-Schlaufe (Clip2Loop Coil Tether), Hook2Hook mit beidseitigen, selbstschließenden Aluminiumkarabinern, oder Trigger2Trigger mit Daumentrigger-Karabinern zum schnellen Einklinken.
• Tragfähigkeiten – abgestufte WLL-Bereiche, z.B. 0.9 kg (kleine Handwerkzeuge), 1.8 kg (mittlere Werkzeuge) und 2.3 kg (z.B. Hook2Hook- oder Trigger2Trigger-Varianten mit Stahlspule).
• Nicht leitend – viele Varianten sind nicht leitfähig und damit besonders geeignet, wenn neben dem Werkzeugabsturz auch die Elektrosicherheit zu berücksichtigen ist.
• Systemkompatibilität – ausgelegt zur Verbindung mit DBI SALA Werkzeug-Holstern, Werkzeug-Ringen, Quick-Wrap-Bändern und Auffanggurten.

Im Einsatz wird die eine Seite des Spiral-Haltebandes z.B. am D-Ring eines Werkzeug-Holsters oder am Auffanggurt befestigt, die andere Seite über Werkzeug-Ringe oder Quick-Wrap-Band am Werkzeug selbst. Die Spiralform hält das Werkzeug nah am Körper; fällt es aus der Hand, wird es innerhalb der maximalen Bandlänge aufgefangen.

Einsatzbereiche der DBI SALA Spiral-Haltebänder

Spiral-Haltebänder kommen überall dort zum Einsatz, wo herabfallende Werkzeuge ein Sicherheitsrisiko darstellen:

• Baustellen und Gerüstbau – Sicherung von Schraubenschlüsseln, Ratschen, Schraubendrehern, Zangen oder Messwerkzeugen beim Arbeiten auf Gerüsten, Dächern und Montagebühnen.
• Stahlbau und Anlagenbau – Werkzeugfixierung bei der Montage von Stahlträgern, Rohrleitungen, Bühnen und Anlagenteilen.
• Windenergie – Wartungsarbeiten an Windkraftanlagen, z.B. in Gondel, Turm oder auf Plattformen, wo fallende Werkzeuge kritische Schäden verursachen können.
• Industrieklettern / Seilzugangstechnik – während vertikaler oder horizontaler Seilzugangsarbeiten, um Werkzeuge bei Fassaden-, Brücken- oder Turmarbeiten gegen Absturz zu sichern.
• Wartung, Instandhaltung und Service – auf Steigleitern, Kranbahnen, Förderanlagen oder erhöhten Bedienbühnen.

In Kombination mit DBI SALA Werkzeug-Holstern und Sicherheitsbehältern lassen sich komplette, normgerechte Werkzeugsicherungssysteme aufbauen, die das Risiko von „Dropped Objects“ deutlich reduzieren.

Varianten und technische Unterschiede

Die 3M™ DBI-SALA® Spiral-Haltebänder sind in mehreren Ausführungen mit unterschiedlichen Anschlussarten, Längen und Tragfähigkeiten erhältlich:

Generell gilt: Spiral-Haltebänder ab 0.9 kg sind für kleine Handwerkzeuge ausgelegt, Varianten mit 1.8 kg oder 2.3 kg auch für schwerere Tools. Die technische Dokumentation des jeweiligen Modells ist bei der Auswahl zwingend zu beachten.

Häufige Fehler bei der Verwendung von Spiral-Haltebändern

Bei der Anwendung von Werkzeugsicherungen treten häufig wiederkehrende Fehler auf, die die Sicherheitswirkung stark einschränken:

• Überlastung – das Werkzeuggewicht übersteigt die angegebene Tragfähigkeit (z.B. mehr als 0.9 kg bei Clip2Loop oder mehr als 2.3 kg bei Hook2Hook/Trigger2Trigger), ggf. sogar durch Kombination mehrerer Tools an einem Band.
• Fehlende sekundäre Sicherung – Werkzeuge werden nur eingeclipst, aber nicht zusätzlich mit Werkzeug-Ringen oder Quick-Wrap-Band gesichert; bei Bruch oder Abrutschen besteht Absturzgefahr.
• Falsche Befestigungspunkte – Anschluss an Gürtelschlaufen von Hosen oder ungeeigneten Bauteilen statt an dafür vorgesehenen D-Ringen am Holster oder Auffanggurt.
• Nutzung als Personen-Sicherung – Spiral-Haltebänder werden irrtümlich als Sicherungsmittel für Personen verwendet; diese Produkte sind ausschließlich zur Sicherung von Werkzeugen, nicht für die Absturzsicherung von Personen zugelassen.
• Beschädigte Haltebänder – Einsatz von Bändern mit Rissen, Korrosion, aufgebogenen Karabinern oder beschädigten Spiralen, die nicht rechtzeitig ausgesondert werden.
• Übergängige Verlängerung – das Band wird dauerhaft auf maximale Länge gezogen und verliert mit der Zeit seine Rückstellkraft; dadurch steigt die Stolper- und Verhedderungsgefahr.

Um diese Fehler zu vermeiden, sollten die Herstellerhinweise, die interne Betriebsanweisung und – falls vorhanden – die Anforderungen nach ANSI/ISEA 121 (Prüfung von Werkzeugsicherungen) beachtet und in die Unterweisung der Mitarbeitenden aufgenommen werden.

Sicherheitsaspekte und Normumfeld

DBI SALA Spiral-Haltebänder sind Teil eines gesamtheitlichen Konzepts zur Absturzsicherung von Werkzeugen und ergänzen die Vorschriften im Bereich Arbeitsschutz und PSA gegen Absturz:

• Abgrenzung zur Personensicherung – Spiral-Haltebänder sind nicht für die Sicherung von Personen geeignet und ersetzen keine Auffanggurte, oder Höhensicherungsgeräte.
• Risikominimierung „Dropped Objects“ – viele nationale Vorschriften (z.B. Arbeitsschutzgesetz, Betriebssicherheitsverordnung, DGUV-Regeln) fordern Maßnahmen gegen herabfallende Gegenstände; Werkzeugsicherungen sind hierfür ein zentraler Baustein.
• Systembetrachtung – Tragfähigkeit und Sicherheit ergeben sich immer aus dem schwächsten Systemglied (Werkzeugöse, Spiral-Halteband, Holster, Anschlagpunkt).
• Regelmäßige Prüfungen – Sicht- und Funktionskontrolle im Rahmen der wiederkehrenden PSA-Prüfung durch eine sachkundige Person; beschädigte oder nicht eindeutig identifizierbare Produkte sind auszusondern.
• Dokumentation – Aufnahme der verwendeten Werkzeugsicherungen in das betriebliche PSA-Verzeichnis und Kennzeichnung der Produkte (z.B. per Charge / Seriennummer, soweit vorhanden).
