Der DBI SALA ExoFit™ XE50 Auffanggurt ist ein PSA-gegen-Absturz-Körperhaltesystem für die Absturzsicherung bzw. das Auffangen von Stürzen bei Arbeiten in der Höhe.
Er verfügt über 2 Anschlagpunkte (vorn/hinten) und ist für den robusten Praxisbetrieb in typischen Arbeitsumgebungen wie Bau, Industrie, Produktion und Transport ausgelegt.
Für die sichere Kraftaufnahme sind die Anschlagpunkte als D-Ringe ausgeführt: hinten als großer D-Ring und vorne als Standard-D-Ring, jeweils aus verzinktem Stahl.
Der Gurt nutzt 45 mm Polyester-Gurtband und bietet eine Anpassung über Bein- und Rumpfeinstellung mit drehbarem Einsteller und Ratschenschnalle.
Für den Arbeitsalltag sind zusätzliche Sicherheits- und Handling-Merkmale integriert, darunter Absturzindikator (vorn und hinten),
Hängetrauma-Trittschlaufen, RFID zur eindeutigen Identifikation sowie repositionierbare Verbindungsmittelhalter zum Parken von Verbindungsmitteln.
Ergänzend ist ein spezieller Anschlagpunkt für zulässige Höhensicherungsgeräte vorgesehen.

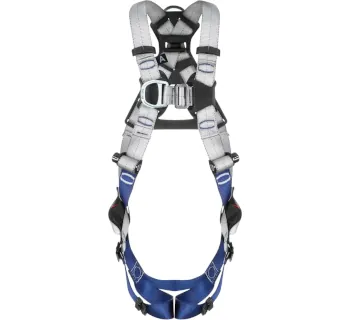

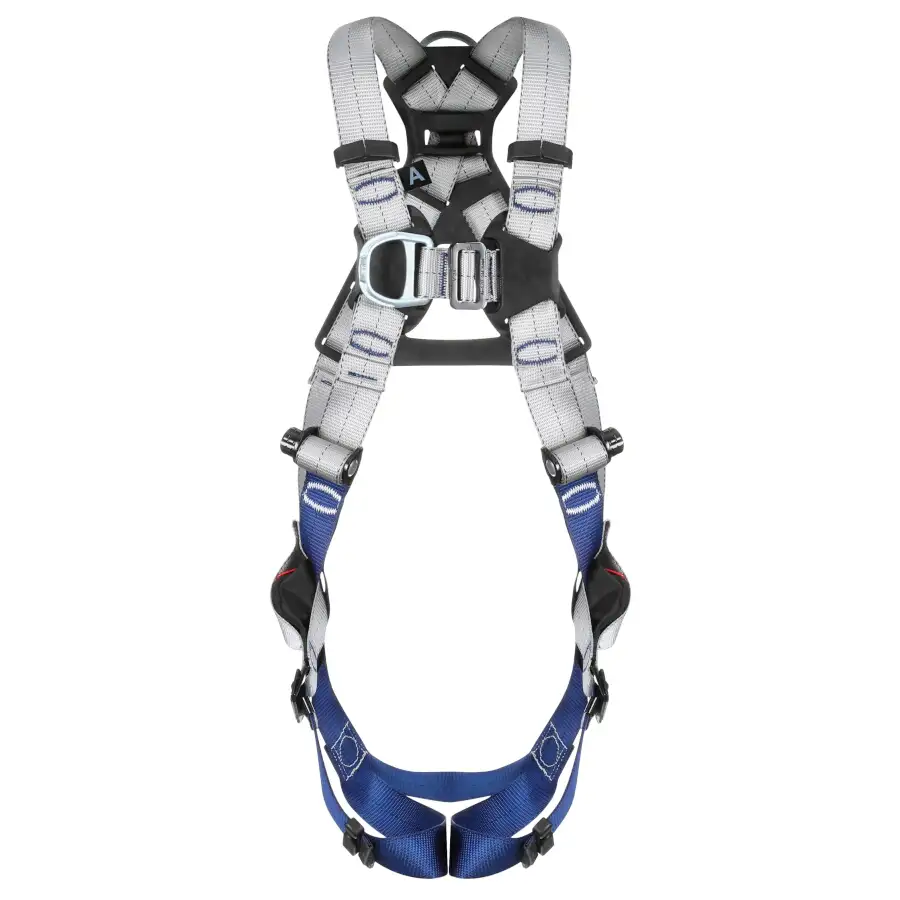

Produktabbildung
Abbildung zur Orientierung von Anschlagpunkten und Gurtführung.
Einsatzbereiche
Der ExoFit™ XE50 Auffanggurt ist für Arbeitsplätze mit Absturzgefährdung konzipiert, bei denen eine zuverlässige Absturzsicherung über definierte Anschlagpunkte erforderlich ist.
Typische Einsatzfelder sind:
- Bau: Rohbau, Montage, Dach- und Fassadenarbeiten, Gerüstnahe Tätigkeiten, temporäre Arbeitsplätze in der Höhe.
- Industrie allgemein: Wartung und Instandhaltung an Anlagen, Stahlbau, Maschinen- und Anlagenservice.
- Produktion allgemein: Arbeiten an erhöhten Plattformen, Produktionslinien, Zugang über Leitern/Steigsysteme (je nach Gefährdungsbeurteilung).
- Transport: Arbeiten an Fahrzeugen/Containern/Ladeeinrichtungen, Instandhaltung von Umschlag- und Logistikanlagen.
Unterschiede der Varianten
Der ExoFit™ XE50 Auffanggurt ist alternativ mit unterschiedlichen Schnallensystemen erhältlich:
Steckrahmenverschluss oder Automatikverschlusssschnallen.
Zusätzlich sind die Varianten in Größe 1, Größe 2 und Größe 3 verfügbar.
Variantenübersicht
| Ausführung |
Schnallensystem |
Größe |
Artikelnummer |
Gewicht |
Normen |
| ExoFit™ XE50 Auffanggurt |
Steckrahmenverschluss |
Größe 1 |
1112702 |
1.65 kg |
EN 361:2002; UKCA |
| ExoFit™ XE50 Auffanggurt |
Steckrahmenverschluss |
Größe 2 |
1112703 |
1.70 kg |
EN 361:2002; UKCA |
| ExoFit™ XE50 Auffanggurt |
Steckrahmenverschluss |
Größe 3 |
1112704 |
1.75 kg |
EN 361:2002; UKCA |
| ExoFit™ XE50 Auffanggurt |
Automatikverschlusssschnallen |
Größe 1 |
1112711 |
1.65 kg |
EN 361:2002; UKCA |
| ExoFit™ XE50 Auffanggurt |
Automatikverschlusssschnallen |
Größe 2 |
1112712 |
1.70 kg |
EN 361:2002; UKCA |
| ExoFit™ XE50 Auffanggurt |
Automatikverschlusssschnallen |
Größe 3 |
1112713 |
1.75 kg |
EN 361:2002; UKCA |
Technische Daten
Arbeitsbereich: Absturzsicherung / Auffangen (PSA gegen Absturz).
Greifbereich: nicht anwendbar.
Technische Merkmale
| Anschlagpunkte |
2 (vorn und hinten) |
| Anschlagpunkt Rücken |
Großer D-Ring, Stahl, verzinkt |
| Anschlagpunkt Front |
Standard-D-Ring, Stahl, verzinkt |
| Bein- und Brustgurtschnallen |
Steckrahmenverschluss oder Automatikverschlusssschnallen |
| Schnallen-Werkstoffe |
Steckrahmenverschluss: Stahl, verzinkt/schwarz lackiert
Automatikverschlusssschnallen: Stahl, verzinkt/schwarz lackiert; zusätzlich Aluminium, grau eloxiert (Brustgurtschnalle)
|
| Einstellung |
Beine und Rumpf; Rumpf mit drehbarem Einsteller und Ratschenschnalle (Stahl/Aluminium)
|
| Gurtband |
45 mm Polyester |
| Faden |
Polyester |
| Absturzindikator |
Vorn und hinten |
| Verbindungsmittelhalter |
2× repositionierbar (Parkposition für Karabiner/Verbindungsmittel) |
| RFID |
Ausgestattet zur eindeutigen Identifikation |
| Hängetrauma-Trittschlaufen |
Integriert |
| Anschlagpunkt für Höhensicherungsgeräte |
Spezieller Anschlagpunkt für zulässige Höhensicherungsgeräte |
| Tragfähigkeit |
140 kg |
| Gewicht |
Größe 1: 1.65 kg | Größe 2: 1.70 kg | Größe 3: 1.75 kg |
| Normen |
EN 361:2002; UKCA |
Bedienerfreundlichkeit
Die Anpassung über drehbaren Einsteller und Ratschenschnalle unterstützt eine reproduzierbare, schnelle Einstellung der Rumpflänge und damit einen stabilen Sitz.
Je nach Variante erleichtern Automatikverschlusssschnallen das schnelle An- und Ablegen; der Steckrahmenverschluss bietet eine klassische, robuste Verschlusslösung.
Sicherheitsaspekte & Normen
Der ExoFit™ XE50 ist als Auffanggurt nach EN 361:2002 einzuordnen.
Diese Norm beschreibt Anforderungen an Körpergurte für das Auffangen von Stürzen (u. a. Festigkeit, Funktion der Anschlagpunkte und grundlegende Sicherheitsanforderungen im bestimmungsgemäßen Einsatz).
Die Kennzeichnung UKCA weist auf die Konformität nach britischen Vorgaben hin.
-
Anschlagpunkte richtig wählen: Für die Absturzsicherung ausschließlich die vorgesehenen D-Ringe (Front/Rücken) entsprechend der betrieblichen Gefährdungsbeurteilung verwenden.
-
Kompatibilität: Nur mit geeigneten Verbindungsmitteln, Höhensicherungsgeräten und Anschlageinrichtungen kombinieren, die für den jeweiligen Einsatz freigegeben sind.
-
Hängetrauma-Risiko: Nach einem Sturz ist eine schnelle Rettung erforderlich; die integrierten Hängetrauma-Trittschlaufen unterstützen die Entlastung im Hängezustand, ersetzen jedoch kein Rettungskonzept.
-
Sichtkontrolle: Der Absturzindikator (vorn/hinten) dient als sicherheitsrelevanter Hinweis auf mögliche Sturzbelastung; Gurte mit Auffälligkeiten sind aus dem Einsatz zu nehmen und fachgerecht zu prüfen.
-
Prüfung & Dokumentation: RFID unterstützt die eindeutige Zuordnung im Prüf- und Bestandsmanagement; vor jeder Nutzung sind Sicht- und Funktionsprüfungen im Rahmen der betrieblichen Vorgaben durchzuführen.
Passende Artikel/Zubehör
Für ein vollständiges System aus Auffanggurt und peripheren Komponenten sind – abhängig vom Einsatz – passende, praxisrelevante Zubehörartikel sinnvoll.
Beispiele (möglichst gleiche Marke DBI SALA):
- Höhensicherungsgeräte (z. B. mit Rettungsfunktion für definierte Rettungsszenarien).
- Verbindungsmittel mit Falldämpfer für typische Anschlag- und Umhängearbeiten.
- Rettungsgeräte zur Umsetzung eines Rettungskonzepts (je nach Arbeitsumgebung).
- Werkzeugverbindungsmittel zur Reduzierung des Risikos herabfallender Gegenstände.
