SKYLOTEC D-BOLT für Stahluntergründe
Der SKYLOTEC D-BOLT für Stahluntergründe ist ein stationärer Einzelanschlagpunkt für PSA gegen Absturz, in allen Richtungen belastbar und für die Sicherung von bis zu 3 Personen ausgelegt. Er wird auf Stahl mit Maschinenschrauben montiert (u. a. genannt: Sechskantschraube M16 mit Unterlegscheibe und Mutter), ist nach EN 795/A:2012 sowie CEN/TS 16415 geprüft und erfordert eine tragfähige Stahlkonstruktion (genannt: ≥ 14 kN, Mindeststärke 5 mm).
- Einzelanschlagpunkt für Stahluntergründe (stationäre Installation)
- Bis 3 Personen nutzbar (Mehrpersonennutzung)
- In allen Richtungen belastbar
- Normen: EN 795/A:2012 und CEN/TS 16415
- Montage mit Maschinenschrauben (genannt: M16 inkl. Unterlegscheibe und Mutter)
- Vorgaben zur Tragstruktur: Stahlkonstruktion ≥ 14 kN, Mindeststärke 5 mm
Der SKYLOTEC D-BOLT für Stahluntergründe ist ein stationärer Einzelanschlagpunkt für PSA gegen Absturz, in allen Richtungen belastbar und für die Sicherung von bis zu 3 Personen ausgelegt. Er wird auf Stahl mit Maschinenschrauben montiert (u. a. genannt: Sechskantschraube M16 mit Unterlegscheibe und Mutter), ist nach EN 795/A:2012 sowie CEN/TS 16415 geprüft und erfordert eine tragfähige Stahlkonstruktion (genannt: ≥ 14 kN, Mindeststärke 5 mm).
- Einzelanschlagpunkt für Stahluntergründe (stationäre Installation)
- Bis 3 Personen nutzbar (Mehrpersonennutzung)
- In allen Richtungen belastbar
- Normen: EN 795/A:2012 und CEN/TS 16415
- Montage mit Maschinenschrauben (genannt: M16 inkl. Unterlegscheibe und Mutter)
- Vorgaben zur Tragstruktur: Stahlkonstruktion ≥ 14 kN, Mindeststärke 5 mm
Informationen: D-BOLT für Stahluntergründe
Der SKYLOTEC D-BOLT für Stahluntergründe ist ein stationärer Einzelanschlagpunkt zur Verwendung mit PSA gegen Absturz (PSAgA). Er ist in allen Richtungen belastbar und für die gleichzeitige Sicherung von bis zu 3 Personen ausgelegt.
Der D-BOLT wird speziell für die Montage auf Stahlkonstruktionen eingesetzt, wenn ein fester, dauerhaft verfügbarer Anschlagpunkt benötigt wird (z. B. an Trägern, Bühnen, Wartungsplätzen). Voraussetzung ist eine tragfähige Stahlunterkonstruktion, die den zu erwartenden Lasten von mindestens 14 kN standhält.
Einsatzbereiche
Typische Anwendungen sind Arbeiten mit Absturzgefahr an Stahlbaukonstruktionen, bei denen ein definierter Anschlagpunkt für Verbindungsmittel oder Höhensicherungsgeräte erforderlich ist.
- Aufzugsbau: Montage- und Wartungssituationen an Stahlkonstruktionen
- Windenergie: Servicearbeiten an Stahlplattformen und Zugangspunkten
- Offshore Industrie: Arbeiten an korrosionsbeanspruchten Stahlstrukturen (Materialwahl beachten)
- Industrie & Anlagenbau: Wartung an Stahlbühnen, Laufstegen und Tragwerken
Unterschiede der Varianten
Die Varianten unterscheiden sich hinsichtlich Werkstoff und Oberfläche. Für korrosionsbeanspruchte Umgebungen sind Edelstahl-Ausführungen vorgesehen, während die Stahl-Variante eine pulverbeschichtete Oberfläche zum Korrosionsschutz besitzt.
Variantenübersicht
| Typ | AP-Code | Max. Personenzahl | Werkstoff | Oberfläche / Farbe | Artikel-Nr. | EAN/GTIN | Gewicht |
|---|---|---|---|---|---|---|---|
| TYP 47 | AP-058 | 3 | Vergüteter Stahl 1.0503 | Pulverbeschichtet, gelb | SKY-AP-TYP-47 | 4030281277460 | ca. 0.93 kg |
| TYP 48 | AP-063-GE | 3 | Edelstahl 1.4401 | Gelblackiert, gelb | SKY-AP-TYP-48 | 4030281277507 | ca. 0.93 kg |
| TYP 50 | AP-063-GPS | 3 | Edelstahl 1.4401 | Glasperlengestrahlt, silber | SKY-AP-TYP-50 | 4030281277552 | ca. 0.93 kg |
Sicherheitsaspekte & Normen
Der D-BOLT ist als baulich befestigter Anschlagpunkt nach EN 795/A:2012 sowie CEN/TS 16415 geprüft und zertifiziert. Die Bewertung nach CEN/TS 16415 unterstützt insbesondere Anwendungen, bei denen eine Mehrpersonennutzung vorgesehen ist (hier: bis 3 Personen).
- EN 795/A:2012: Prüfgrundlage für Anschlageinrichtungen (Typ A)
- CEN/TS 16415: zusätzliche Bewertung für Mehrpersonennutzung
Technische Ausführung
Der D-BOLT ist als stationärer Anschlagpunkt ausgeführt und für die Montage auf Stahl vorgesehen. Die Befestigung erfolgt mittels Maschinenschrauben; die maximal angegebene Last beträgt 500.00 kg.
- Anschlagpunkt-Typ: Stationärer Anschlagpunkt
- Befestigungsuntergrund: Stahl
- Befestigungsart: Maschinenschrauben
- Max. Personenzahl: 3
- Maximallast: 500.00 kg
- Fallindikator: Nein
Montagehinweise
Die Montage erfolgt über eine Sechskantschraube M16 mit Unterlegscheibe und Mutter (im Lieferumfang enthalten). Für die Stahlkonstruktion ist ein statischer Nachweis erforderlich, dass sie Lasten von mindestens 14 kN aufnehmen kann.
- Stahlunterkonstruktion: Nachweis über mindestens 14 kN
- Mindeststärke Stahluntergrund: 5 mm
- Befestigung: Sechskantschraube M16 + Unterlegscheibe + Mutter (enthalten)

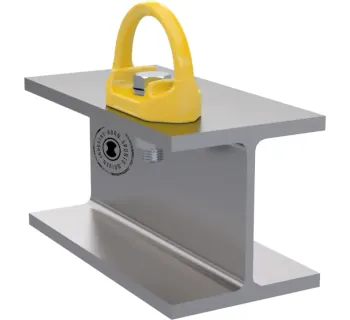

Produktansicht
Passende Artikel/Zubehör
- D-BOLT für Betonuntergründe (gleiche Produktfamilie für Betonmontage)
- SKYFIX (stationärer Anschlagpunkt als Systemalternative, je Montagekonzept)
- MOBILFIX (Systemlösung mit Terminal-Konzept, je Einsatzfall)
- Karabiner STEEL D (robustes Verbindungselement für PSA gegen Absturz)
