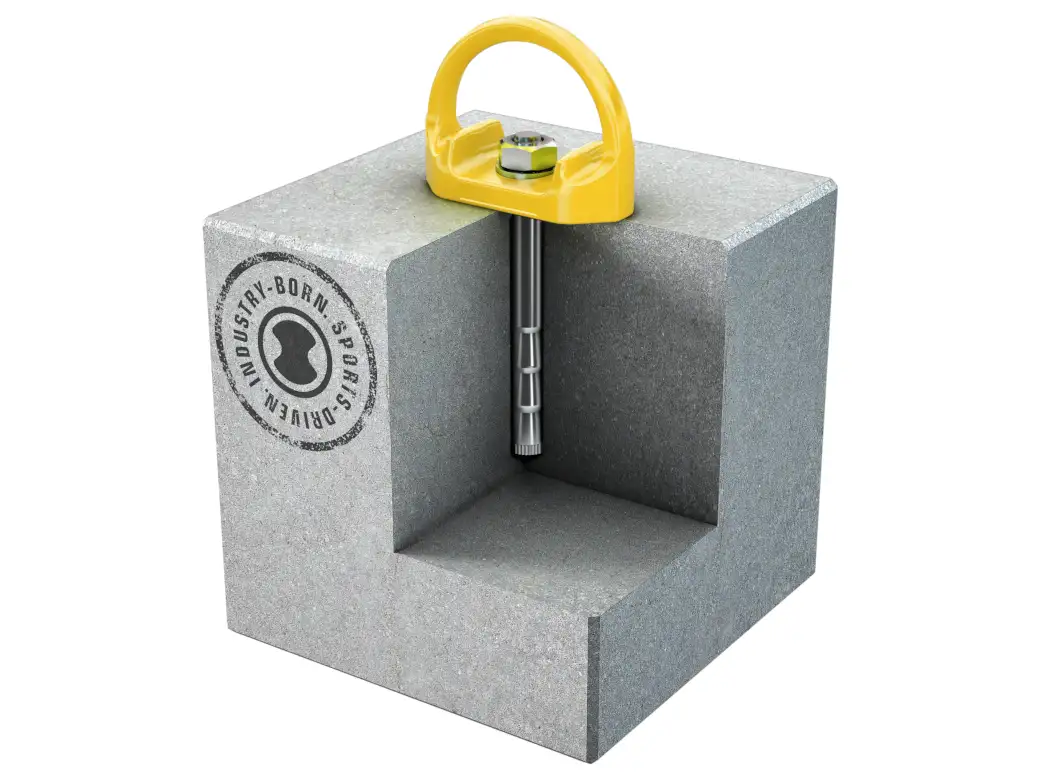

SKYLOTEC D-BOLT für Betonuntergründe

Der SKYLOTEC D-BOLT für Betonuntergründe ist ein stationärer Einzelanschlagpunkt zur Sicherung von Personen mit PSAgA an massiven Betonbauteilen. Die Konstruktion ist für die Montage auf Beton min. C20/25 ausgelegt und kann in allen Richtungen belastet werden.

Je nach Ausführung besteht der D-BOLT aus vergütetem Stahl oder Edelstahl 1.4401 und ist gelblackiert oder blank. Der Nachweis der Eignung erfolgt über ETA -16/0790 sowie die Prüfung nach EN 795:2012 und CEN/TS 16415:2013.

Einsatzbereiche

Der D-BOLT eignet sich als Anschlageinrichtung für wiederkehrende Arbeiten an Beton, z. B. auf Dächern, Betondecken, Attiken, Industrieanlagen oder Instandhaltungsbereichen mit dauerhaftem Anschlagbedarf.

• Bau und Rohbau: Absturzsicherung an Betondecken und Betonwänden
• Industrie: Wartung an Anlagen, Maschinenbereichen und Betonpodesten
• Gebäudetechnik: Servicearbeiten an Dachaufbauten auf Beton
• Facility: wiederkehrende Prüf- und Wartungswege mit definiertem Anschlagpunkt

Unterschiede der Varianten

Die Varianten unterscheiden sich in der Werkstoffausführung (Stahl vs. Edelstahl) und der zugehörigen Typ-/Artikelzuordnung. Für korrosionsbeanspruchte Umgebungen (z. B. Außenbereiche) sind die Edelstahl-Ausführungen vorgesehen.

Sicherheitsaspekte & Normen

Der D-BOLT ist als Anschlageinrichtung nach EN 795:2012 geprüft; zusätzlich ist eine Bewertung nach CEN/TS 16415:2013 angegeben (Mehrpersonennutzung). Für die Produkte ist eine Europäisch Technische Bewertung ETA -16/0790 benannt.

• EN 795:2012: Prüfgrundlage für Anschlageinrichtungen für PSAgA
• CEN/TS 16415:2013: zusätzliche Bewertung für Mehrpersonennutzung (hier: bis 3 Personen)
• ETA -16/0790: technischer Verwendbarkeitsnachweis für bestimmte Ausführungen

Montagehinweise

Die Befestigung erfolgt über eine Ankerstange M16 mit Innengewinde, die mittels zugelassenem Injektionsmörtel als Klebanker im Beton verankert wird. Der Injektionsmörtel ist nicht im Lieferumfang enthalten.

• Untergrundanforderung: Beton min. C20/25
• Mindestdicke: dmin. = 160 mm bzw. dmin. = 170 mm (ausführungsabhängig)
• Belastbarkeit: in allen Richtungen (für Anschlagpunktbetrieb)

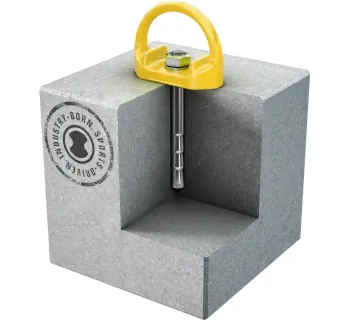

Produktansicht (Beispiel)

Passende Artikel/Zubehör

• D-BOLT für Stahluntergründe als Alternative für Stahlkonstruktionen
• SKYFIX als Beton-Anschlagpunkt mit Fixanker-Befestigung (Systemalternative je Montagekonzept)
• MOBILFIX für Anwendungen, bei denen ein Systemaufbau/Terminal-Lösung vorgesehen ist
