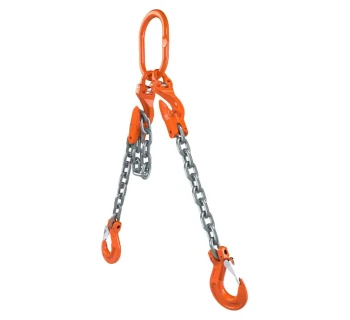

REMA 2-str. Gabelkopfhaken mit Verkürzer

Das 2-strängige Kettengehänge mit Gabelkopfhaken und Verkürzer von Rema ist ein anschlussfertiges Anschlagmittel der Güteklasse 10 für den professionellen Kran- und Hebebetrieb. Es besteht aus einem Aufhängeglied RML, zwei Verkürzungshaken RDG mit Kupplungsanschluss, einer zweisträngigen Anschlagkette sowie zwei Gabelkopfhaken RCH als Lastaufnahmepunkte. Je nach Kettendurchmesser 6–16 mm werden Tragfähigkeiten bis 14.00 t erreicht und die Nutzlänge der Stränge lässt sich über die Verkürzer flexibel einstellen.

Aufbau und Komponenten

Das Gehänge ist als modulares Baukastensystem ausgeführt und kann bei Bedarf instand gesetzt oder in der Länge angepasst werden.

• Aufhängeglied RML für 1–2 Stränge, passend zu gängigen Kranhaken
• Verkürzungshaken RDG mit integriertem Kupplungsanschluss zur direkten Montage zwischen Aufhängeglied und Kette
• Anschlagkette Güteklasse 10 in Nenngrößen 6, 8, 10, 13, 16 mm
• Gabelkopfhaken RCH als robuste Lastaufnahmekomponenten an jedem Strang
• Einzelteile austauschbar – wirtschaftliche Reparatur und Anpassung der Stranglängen
• Alle Komponenten in Güteklasse 10 mit Sicherheitsbeiwert 4

Funktion der Verkürzungshaken RDG

Die Verkürzungshaken RDG ermöglichen das Nutzlängen-Verstellen der einzelnen Kettenstränge, ohne das Gehänge umbauen zu müssen.

• Direkte Montage mittels Kupplungsanschluss zwischen Aufhängeglied und Kette
• Schnelles Einhängen eines Kettengliedes zur Längenverstellung des Strangs
• Ausgleich von unsymmetrischen Lastschwerpunkten durch individuelle Stranglängen
• Reduzierung von Kantzug und Verbesserung der Lastverteilung
• Geeignet für häufig wechselnde Anschlagsituationen im täglichen Betrieb

Einsatzbereiche

Das 2-strängige Kettengehänge mit Gabelkopfhaken und Verkürzer ist ein universelles Anschlagmittel für Hebeaufgaben mit variabler Lastgeometrie.

• Maschinen- und Anlagenbau – Heben von Maschinen, Aggregaten und Stahlbaugruppen
• Stahl- und Hallenbau – Anschlagen von Trägern, Rahmenelementen und Profilstahl
• Transport- und Logistikbetriebe mit Kranumschlag
• Fertigteil- und Betonindustrie für Heben und Wenden von Bauteilen
• Werkstatt, Wartung und Instandhaltung mit häufig wechselnden Hebepunkten

Technische Daten – Tragfähigkeit 2-strängig, Güteklasse 10

Die nachfolgende Tabelle zeigt typische Tragfähigkeiten für 2-strängige REMA-G10-Kettengehänge RML-RDG-RCH im Neigungsbereich 0–45° und 45–60°.

Hinweis: Die Werte gelten für symmetrische Lastverteilung und korrekt eingehaltene Neigungswinkel. Verbindliche Tragfähigkeitsangaben sind der aktuellen Rema-Tragfähigkeitstabelle und der Kennzeichnung am Gehänge zu entnehmen.

Normen, Kennzeichnung und Sicherheit

Das Kettengehänge wird nach einschlägigen Normen und Richtlinien gefertigt und ist entsprechend gekennzeichnet.

• Ausführung nach DIN 17115, DIN 5692, EN 1677 und EN 818
• CE-Kennzeichnung und eindeutige Traglastkennzeichnung am Gehänge
• Güteklasse 10 mit Sicherheitsbeiwert 4
• Komponenten mit Hersteller- und Chargenkennzeichnung für Rückverfolgbarkeit
• Lieferung mit Konformitätserklärung und Prüf- bzw. Tragfähigkeitstabelle

Auslegung und Anwendungshinweise

Für eine betriebs- und personalsichere Nutzung des 2-strängigen Kettengehänges mit Gabelkopfhaken und Verkürzer sind die Vorgaben aus BetrSichV, DGUV-Regelwerk und den Rema-Bedienhinweisen einzuhalten.

• Tragfähigkeit in Abhängigkeit von Neigungswinkel, Anschlagart und Lastverteilung wählen
• Nur sachkundige Personen dürfen Lasten anschlagen und den Hebevorgang planen
• Vor jedem Einsatz Sichtprüfung auf Verschleiß, Verformungen, Risse und unzulässige Korrosion durchführen
• Verkürzer RDG nur im geraden Zug belasten, keine Querbelastung der Haken
• Keine Verdrehungen oder Knoten in den Kettensträngen zulassen
• Wiederkehrende Prüfung durch befähigte Personen gemäß Vorschriften organisieren

Bei korrekter Auslegung und regelmäßiger Prüfung bietet das 2-strängige Rema-Kettengehänge mit Gabelkopfhaken und Verkürzer eine flexible, langlebige und sichere Lösung für anspruchsvolle Hebe- und Transportaufgaben.
