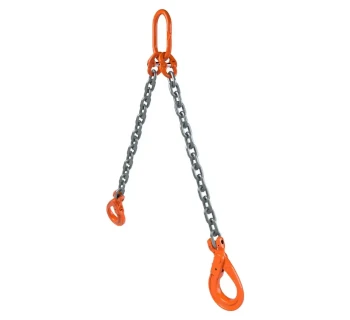

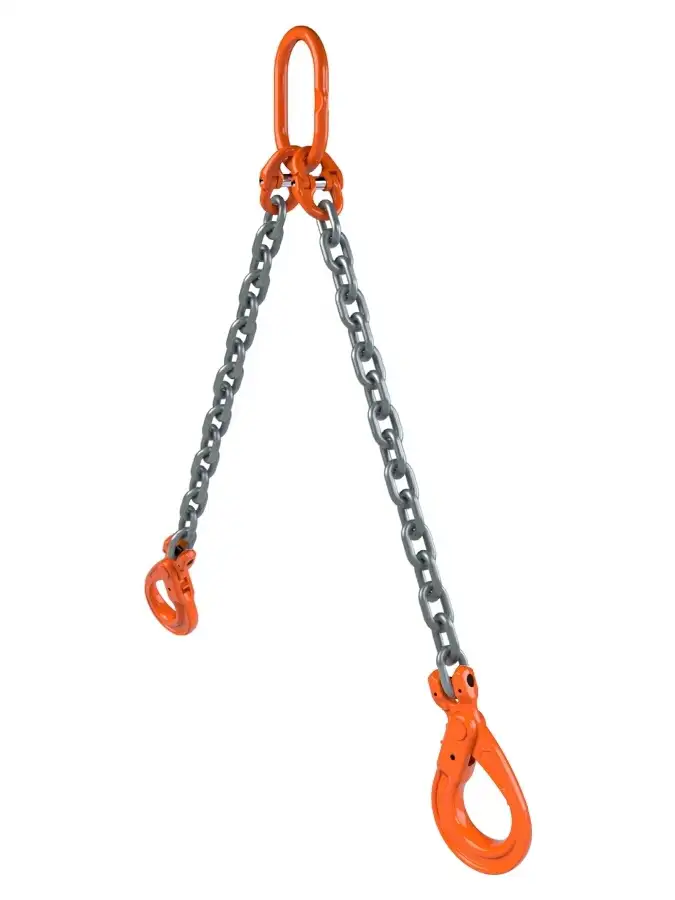

REMA 2-strängig mit Automatikhaken

Das 2-strängige Kettengehänge mit Automatikhaken von Rema ist ein anschlussfertiges Anschlagmittel der Güteklasse 10 für den täglichen Hebe- und Transportbetrieb im industriellen Umfeld. Es besteht aus einem Aufhängeglied RML, zwei Kettenverbindern RCX, einer zweisträngigen Anschlagkette und zwei Automatikhaken RCS als selbstsichernde Endhaken.

Je nach Kettendurchmesser 6–16 mm erreicht das Gehänge Tragfähigkeiten von 1.96 t bis 14.00 t im Neigungsbereich 0–45° und ist damit für ein breites Spektrum von Hebeaufgaben mit Kraneinsatz geeignet.

Alle Komponenten sind als Güteklasse-10-Bauteile mit Sicherheitsbeiwert 4 ausgelegt, CE-gekennzeichnet und nach einschlägigen Normen (u. a. EN 1677, EN 818) gefertigt.

Aufbau und Komponenten

Das 2-strängige Rema-Kettengehänge ist modular aufgebaut und lässt sich bei Bedarf einfach anpassen oder instand setzen.

• Aufhängeglied RML für 1–2 Stränge, passend zu gängigen Kranhaken
• Kettenverbinder RCX als hochfeste Verbindungsglieder zwischen Aufhängeglied, Kette und Haken
• Anschlagkette Güteklasse 10 in Nenngrößen 6, 8, 10, 13, 16 mm
• Automatikhaken RCS (self locking clevis hook) als selbstsichernde Endhaken an jedem Strang
• Alle Komponenten pulverbeschichtet bzw. oberflächenbehandelt für gute Korrosionsbeständigkeit
• Einzelteile austauschbar, dadurch wirtschaftliche Instandhaltung und einfache Anpassung der Nutzlängen

Automatikhaken RCS – Funktionsweise und Vorteile

Die Automatikhaken RCS sind selbstsichernde Gabelkopf-Sicherheitshaken, die sich unter Last nicht unbeabsichtigt öffnen können.

• Mechanische Selbstverriegelung – der Haken verriegelt automatisch, sobald die Last im Haken sitzt
• Öffnen nur entlastet möglich, dadurch erhöhte Betriebssicherheit
• Gabelausführung ermöglicht eine kompakte, bauraumarme Anbindung an die Kette Güteklasse 10
• Ideal für häufige Anschlagvorgänge, bei denen ein schnelles und sicheres Ein- und Aushängen gefordert ist
• Geeignet für Einzel-, Zwei- und Mehrstranggehänge mit wechselnden Lastaufnahmepunkten

Einsatzbereiche

Das 2-strängige Kettengehänge mit Automatikhaken ist ein universelles Anschlagmittel für Hebearbeiten mit symmetrischer oder leicht unsymmetrischer Lastverteilung.

• Allgemeiner Maschinen- und Anlagenbau für das Heben von Maschinen, Baugruppen und Stahlkonstruktionen
• Stahl- und Hallenbau zum Anschlagen von Traversen, Trägern und Profilstahl
• Transport- und Logistikunternehmen mit Kranumschlag
• Fertigteilwerke und Betonindustrie
• Einsatz in Werkstätten, Wartung und Instandhaltung mit wiederkehrenden Hebearbeiten

Technische Daten – Tragfähigkeit 2-strängiges Kettengehänge mit Automatikhaken

Die folgenden Tragfähigkeiten gelten für 2-strängige Anschlagketten Güteklasse 10 mit Automatikhaken RCS im Neigungsbereich 0–45° bzw. 45–60°.

Hinweis: Die Tabelle basiert auf den Rem­a-Spezifikationen für 2-strängige Anschlagketten Güteklasse 10 mit Automatikhaken und gilt unter Voraussetzung einer symmetrischen Lastverteilung und der Einhaltung der zulässigen Neigungswinkel.

Normen, Kennzeichnung und Sicherheit

Rema-Kettengehänge der Güteklasse 10 werden nach den einschlägigen Normen und Richtlinien gefertigt und sind entsprechend gekennzeichnet.

• Fertigung nach DIN 17115, DIN 5692, EN 1677 und EN 818 (je nach Komponente)
• Güteklasse 10 mit Sicherheitsbeiwert 4 für hohe Bruchkraftreserven
• CE-Kennzeichnung und eindeutige Tragfähigkeitskennzeichnung am Gehänge
• Komponenten mit Hersteller- und Chargenkennzeichnung zur eindeutigen Rückverfolgbarkeit
• Lieferung mit Konformitätserklärung und Tragfähigkeitstabelle

Auslegung und Anwendungshinweise

Für eine sichere Nutzung des 2-strängigen Kettengehänges sind die Herstellerangaben und die Regelwerke für Anschlagmittel konsequent zu beachten.

• Tragfähigkeit immer in Abhängigkeit von Neigungswinkel, Lastverteilung und Anschlagart auswählen
• Nur sachkundige Personen dürfen das Anschlagen der Lasten planen und überwachen
• Vor jedem Einsatz Sichtkontrolle auf Verschleiß, Verformungen, Risse und Beschädigungen durchführen
• Automatikhaken nur belasten, wenn der Verriegelungsmechanismus vollständig geschlossen ist
• Keine Querbelastung der Haken, keine Verdrehung oder Verknotung der Kettenstränge zulassen
• Wiederkehrende Prüfungen durch befähigte Personen gemäß BetrSichV, DGUV und Herstellerangaben durchführen

Richtig ausgelegt und gewartet bietet das 2-strängige Rema-Kettengehänge mit Automatikhaken eine robuste, langlebige und sichere Lösung für anspruchsvolle Hebevorgänge im industriellen Einsatz.
