Yale Blockgreifer enges Maul TBG

Der Yale Blockgreifer TBG mit engem Maul ist ein mechanisches Lastaufnahmemittel zum Heben und Transportieren von parallelwandigen Gütern (z. B. Betonplatten, Mauersteine, Stahl- oder Holzblöcke), die den durch die Klemmbacken erzeugten Anpressdruck sicher aufnehmen können. Die Greifbacken arbeiten mit einem Anpressdruckverhältnis von etwa 2:1 (Klemmdruck ca. doppelt so hoch wie das Lastgewicht), wodurch ein stabiler Halt entsteht – vorausgesetzt, das Hebegut wird korrekt bis zum Anschlag eingeschoben und nicht seitlich belastet.

Die Ausführung enges Maul ist für kleinere Greifbereiche ausgelegt und eignet sich überall dort, wo nur begrenzter Platz zwischen den Flanken vorhanden ist oder schmale Bauteile sicher geklemmt werden sollen. Serienmäßig sind auswechselbare Hartgummi-Profilleisten montiert, die eine materialschonende Auflage bieten; der Rutschschutz funktioniert jedoch nur bei sauberen, trockenen Oberflächen ohne Öl oder Fett.

Einsatzbereiche

• Baustelle und Fertigteile: Positionieren und Umsetzen von Bauteilen mit parallelen Flanken (z. B. Blocksteine, Plattenstapel).
• Industrie und Intralogistik: Greifen von schweren Werkstücken oder Kisten mit ausreichend steifen Seitenflächen.
• Werkstatt und Montage: Präzises Anheben in beengten Bereichen durch das enge Maul.

Unterschiede der Varianten

Die Auswahl erfolgt primär über WLL, Greifbereich und das zulässige Minimum der Bauteildicke: TBG 0.5/150 deckt 0 - 150 mm ab und ist ideal für dünnere oder sehr schmale Güter; TBG 1.0/250 deckt 50 - 250 mm ab und benötigt daher eine Mindestdicke von 50 mm, bietet dafür höhere Tragfähigkeit.

Häufige Fehler in der Praxis

• Verschmutzte / ölige Kontaktflächen: Mit Schutzbelag sinkt die Haltekraft deutlich – Rutschgefahr bei Öl, Fett, Nässe oder Staub.
• Nicht bis zum Anschlag eingeschoben: Teilauflage reduziert die sichere Klemmung und kann zu Schrägstellung führen.
• Schrägzug / Seitenkräfte: Seitliche Zugbelastung ist unzulässig und kann den Greifer aus der Last kippen.
• Falsche Schwerpunktlage: Liegt der Schwerpunkt nicht lotrecht unter der Aufhängung, kann eine gefährliche Schräglage entstehen.
• Mehrere Güter gleichzeitig: Der Greifer ist für den Transport von einzelnen Gütern vorgesehen.

Sicherheitsaspekte

Verwenden Sie den Greifer ausschließlich innerhalb der angegebenen WLL und nur für Hebegut im zulässigen Greifbereich. Der Betrieb erfordert eine sichere Aufhängung (z. B. Kranhaken mit Sicherungsfalle) und eine Lastführung ohne Pendeln oder Anstoßen. Für Schutzbelag-Ausführungen gilt zudem: Oberflächen müssen trocken, sauber, öl- und fettfrei sein.

• Unter Lastbereich bleiben: Aufenthalt unter schwebender Last ist zu vermeiden.
• Temperaturbereich beachten: Schutzbelag-Ausführungen sind typischerweise auf moderatere Temperaturen ausgelegt als Metallkontakt.
• Regelmäßige Prüfung: Mindestens 1x jährlich durch eine befähigte Person prüfen; bei harten Einsatzbedingungen ggf. häufiger.

Passende Artikel zur Verwendung

Für den Einsatz des TBG werden passende Tragmittel und Hebezeuge benötigt: Häufig kombiniert man den Greifer mit einem Elektrokettenzug oder einem Handkettenzug (für kontrolliertes, feinfühliges Positionieren) sowie mit einer geeigneten Anschlagkette bzw. Anschlagkomponenten (z. B. Aufhängeringe, Schäkel). Bei langen oder sperrigen Gütern kann außerdem eine Traverse sinnvoll sein, um Pendeln und Schrägstellung zu reduzieren.

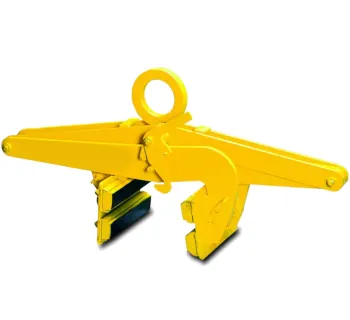

Abbildung: Yale Blockgreifer enges Maul TBG (Produktansicht).
