PFAFF Stahlwinde SJ

Die PFAFF Stahlwinde SJ ist eine mechanische Zahnstangenwinde zum sicheren Heben, Abstützen und Unterbauen von Lasten. Die Lastaufnahme erfolgt wahlweise über den Kopf oder die seitliche Klaue, sodass Maschinen, Stahlkonstruktionen oder Fahrzeuge flexibel positioniert werden können. Das präzise gefertigte Getriebe mit optimaler Übersetzung sorgt für geringen Kraftaufwand, während die integrierte Lastdruckbremse die Last in jeder Stellung sicher hält.

Die Baureihe deckt Tragfähigkeiten von 1 500 kg bis 10 000 kg ab und ist damit ein universelles Standardgerät in Wartung, Montage und Instandsetzung. Durch die Sicherheitskurbel mit Rückschlagsicherung und den umlegbaren Gummigriff lässt sich die Winde auch in beengten Bereichen ergonomisch und sicher bedienen.

Einsatzbereiche der Stahlwinde SJ

Die Stahlwinde SJ kommt überall dort zum Einsatz, wo schwere Lasten ohne Hydraulik schnell und zuverlässig bewegt oder abgestützt werden müssen. Typische Anwendungen:

• Wartung und Reparatur von Maschinen, Pressen, Aggregaten und Produktionsanlagen
• Montagearbeiten im Stahl- und Anlagenbau, z. B. Ausrichten und Unterbauen von Trägern
• Schiffbau und Werften, z. B. für Sektionen, Blöcke oder Hilfskonstruktionen
• Bausektor, z. B. Richten von Schalungen, Traggerüsten oder Baugruppen
• Landwirtschaft, z. B. Anheben von Anhängern, Landmaschinen oder Silokomponenten
• Serviceeinsätze im Feld, wo keine elektrische oder hydraulische Energie zur Verfügung steht

Durch die Möglichkeit der Lastaufnahme am Kopf oder an der Klaue kann die Winde sowohl vertikal als auch horizontal eingesetzt werden, etwa zum Anheben einer Maschine an der Unterkante oder zum Abstützen von Konstruktionen in definierter Höhe.

Unterschiede der Varianten (SJ 15 / 30 / 50 / 100)

Die Baureihe SJ ist in mehreren Tragfähigkeiten erhältlich. Alle Modelle sind nach DIN 7355 ausgeführt und verfügen über die gleichen Sicherheits- und Komfortmerkmale. Sie unterscheiden sich im Wesentlichen durch:

• Tragfähigkeit – 1 500 kg, 3 000 kg, 5 000 kg oder 10 000 kg
• Bauhöhe – abhängig vom Modell für mehr oder weniger Hubweg bei kompakter Bauform
• Hubhöhe – 350 mm bis 410 mm je nach Typ
• Klauenhöhe in tiefster Stellung – unterschiedliche minimale Ansatzhöhe an der Last

Typische Auswahlkriterien:

• SJ 15 – für leichtere Montagearbeiten, Instandhaltung und mobile Einsätze
• SJ 30 – universeller Standard im Maschinenbau und in Werkstätten
• SJ 50 – für schwere Maschinen, Stahlbau, Pressen und Baugruppen
• SJ 100 – für sehr schwere Lasten, z. B. große Aggregate oder Stahlkonstruktionen

Gemeinsam ist allen Ausführungen die volltragfähige Klaue, d. h. die Tragfähigkeit auf der Klaue entspricht der Tragfähigkeit am Kopf – eine wichtige Eigenschaft für das sichere Anheben an tief liegenden Angriffspunkten.

Aufbau und Funktionsweise

Im Inneren der Stahlwinde SJ arbeitet ein robustes Zahnstangengetriebe. Durch Drehen der Sicherheitskurbel wird das Gehäuse entlang der Zahnstange nach oben oder unten bewegt. Die Last wird dabei entweder auf dem Kopf oder auf der Klaue getragen.

• Präzisionsgetriebe mit optimaler Übersetzung für geringen Handkraftbedarf
• Lastdruckbremse, deren Bremsdruck proportional zur Last ist – sichere Selbsthemmung
• Rückschlagsichere Kurbel – verhindert gefährliche Rückschlagbewegungen des Handgriffes
• Umlegbarer Gummigriff für mehr Bewegungsfreiheit und Komfort in engen Bereichen
• Stabile Stahlkonstruktion für raue Einsatzbedingungen auf Baustelle und in der Industrie

Die Lastdruckbremse hält die Last in jeder Position sicher. Ein Absenken erfolgt kontrolliert über die Kurbelbewegung; ein ungewolltes Durchrutschen der Last wird verhindert.

Typische Anwendungsfehler und Hinweise aus der Praxis

Bei der Verwendung von Stahlwinden treten immer wieder ähnliche Fehler auf, die sich mit einfachen Maßnahmen vermeiden lassen:

• Überlastung – die angegebene Tragfähigkeit (Kopf/Klaue) darf nicht überschritten werden. Lasten sind zu ermitteln und bei Unsicherheit mit ausreichender Sicherheitsreserve zu planen.
• Falscher Lastangriff – die Klaue muss vollflächig und stabil unterlegt sein. Punktförmige Auflage oder scharfe Kanten können zu Schäden an Klaue oder Last führen.
• Schiefe Belastung – die Zahnstangenwinde ist für weitgehend senkrechte Belastung ausgelegt. Schrägzug oder seitliche Kräfte erhöhen den Verschleiß und können das Gerät beschädigen.
• Unzureichende Unterbauten – fehlende oder ungeeignete Unterleghölzer/Lastverteilplatten führen zu Einsinken oder Kippen der Winde.
• Fehlende Sicherung gehobener Lasten – gehobene Lasten dürfen nicht dauerhaft allein durch die Winde gesichert werden. Es sind Unterstellböcke oder andere mechanische Abstützungen zu verwenden.
• Mangelnde Wartung – verschmutzte Zahnstangen und fehlende Schmierung erhöhen Verschleiß und können zum Versagen führen.

Für den sicheren Betrieb sollten Anwender stets die Betriebsanleitung des Herstellers beachten, die Winde regelmäßig reinigen und die beweglichen Teile gemäß Vorgaben schmieren.

Sicherheitsaspekte, Normen und Prüfungen

Die PFAFF Stahlwinde SJ ist eine DIN-Stahlwinde nach DIN 7355. Diese Norm definiert u. a. Anforderungen an Konstruktion, Tragfähigkeit, Betriebsverhalten und Sicherheit von Zahnstangenwinden.

Im gewerblichen Einsatz unterliegt das Gerät den Vorgaben der DGUV Vorschrift 54 – Winden, Hub- und Zuggeräte. Daraus ergeben sich unter anderem folgende Pflichten:

• Regelmäßige Prüfung durch eine befähigte Person (Sachkundigen)
• Dokumentation der Prüfungen, z. B. im Prüfbuch für Winden, Hub- und Zuggeräte
• Sichtprüfung vor jeder Benutzung auf sichtbare Schäden, Verformungen oder Risse
• Verwendung der Winde nur innerhalb der angegebenen Temperaturbereiche und Einsatzbedingungen

Zusätzlich sind die allgemeinen Regeln der Arbeitssicherheit zu berücksichtigen: Tragen von persönlicher Schutzausrüstung, Freihalten des Gefahrenbereichs unter der Last und Unterweisung der Anwender im sicheren Umgang mit Hebezeugen.

Technische Daten (Auszug Baureihe SJ)

Die wichtigsten Grunddaten der Stahlwinde SJ im Überblick:

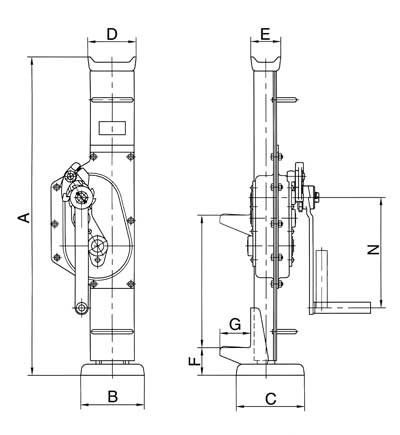

Hinweis: Weitere Maßangaben (z. B. Kopfauflagefläche, Fußplatte, Kurbelradius) entnehmen Sie bitte den detaillierten Maßzeichnungen des Herstellers.

Beispielhafte Darstellung – PFAFF Stahlwinde SJ

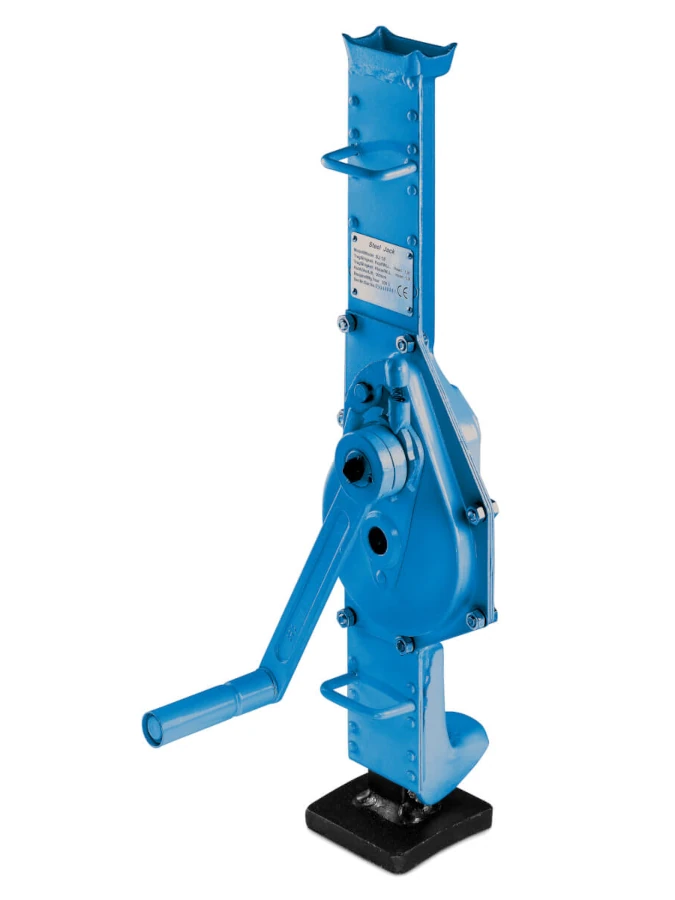

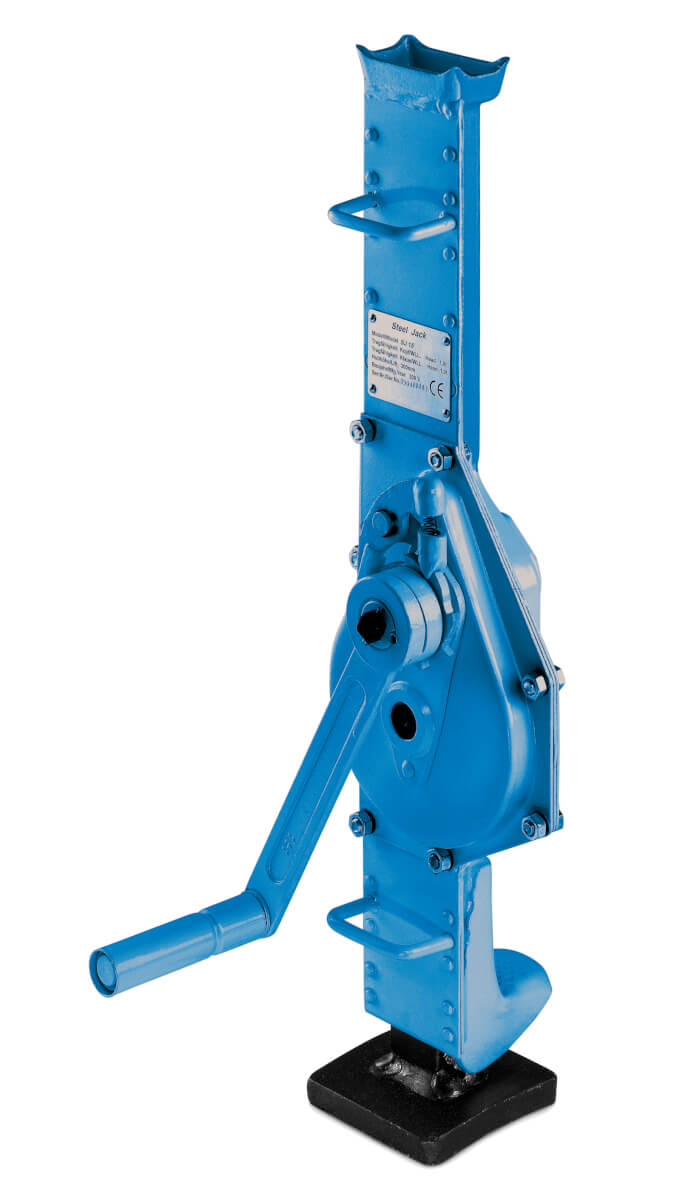

Die folgende Abbildung zeigt eine typische PFAFF Stahlwinde SJ mit fester Klaue und Zahnstangenantrieb. Die exakte Ausführung kann je nach Tragfähigkeit und Baureihe leicht abweichen.

Passende Ergänzungsprodukte für den Einsatz der Stahlwinde SJ

Für einen sicheren und effizienten Einsatz der Stahlwinde SJ sind passende Ergänzungsprodukte sinnvoll. Diese stammen idealerweise ebenfalls aus dem Programm von PFAFF oder ergänzen die Winde funktional:

• Handseilwinden von PFAFF, z. B. zur horizontalen Bewegung von Lasten nach dem Anheben mit der Stahlwinde.
• Elektro- oder Handseilwinden für wiederkehrende Hebe- und Zugaufgaben mit höherer Taktzahl.
• Unterstellböcke und Lastverteilplatten zum dauerhaften Abstützen der gehobenen Last und zur Vergrößerung der Aufstandsfläche.
• Hydraulikheber und Hydraulikzylinder, wenn größere Hubhöhen oder sehr feine Positionierbewegungen erforderlich sind.
• Anschlagmittel (z. B. Hebebänder, Ketten, Schäkel) nach geltenden Normen, um Lasten sicher anzuschlagen und zu sichern.

Viele dieser Produkte sind ebenfalls im Sortiment von TOMANRO verfügbar und lassen sich direkt mit der Stahlwinde SJ kombinieren, um komplette Hebe- und Positioniersysteme aufzubauen.
