Die PFAFF MWS ist eine robuste, manuelle Wandseilwinde mit geschlossenem Stirnradgetriebe und Traglasten von 150 bis 1500 kg für anspruchsvolle Hub- und Zugaufgaben. Eine Lastdruckbremse hält die Last sicher in jeder Position, während Rollenlager und eine auf Gleitlagern laufende Seiltrommel einen ruhigen, langlebigen Betrieb ermöglichen. Die selbstsperrende Sicherheitskurbel und das kompakte, gekapselte Gehäuse sorgen für hohe Bedien- und Betriebssicherheit auch in rauen Umgebungen.
Die PFAFF MWS ist eine robuste, manuelle Wandseilwinde mit geschlossenem Stirnradgetriebe und Traglasten von 150 bis 1500 kg für anspruchsvolle Hub- und Zugaufgaben. Eine Lastdruckbremse hält die Last sicher in jeder Position, während Rollenlager und eine auf Gleitlagern laufende Seiltrommel einen ruhigen, langlebigen Betrieb ermöglichen. Die selbstsperrende Sicherheitskurbel und das kompakte, gekapselte Gehäuse sorgen für hohe Bedien- und Betriebssicherheit auch in rauen Umgebungen.

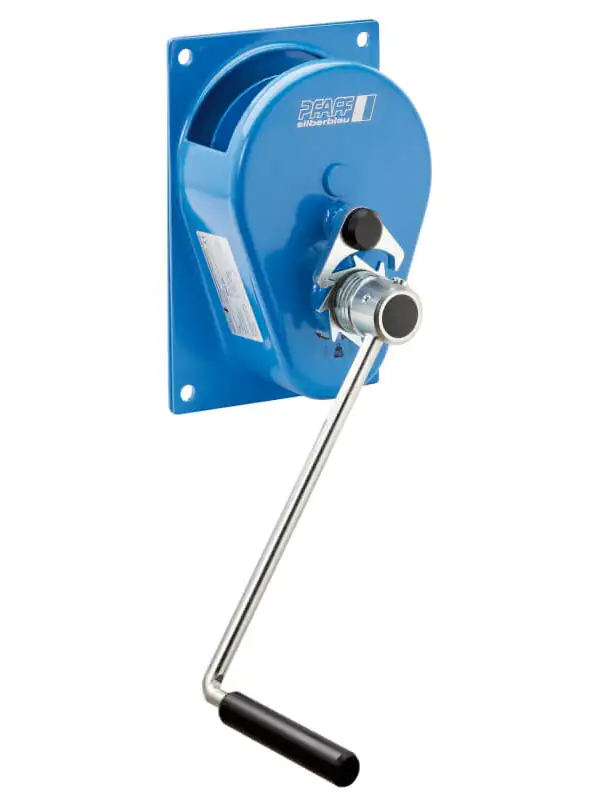

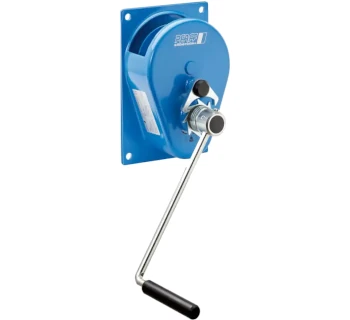

Die PFAFF Winde mit Stirnradgetriebe MWS ist eine kompakte, manuell betriebene Wandseilwinde mit Stirnradgetriebe für Traglasten von 150 bis 1500 kg, optimiert für Einsätze, bei denen keine Elektrizität verfügbar ist oder mit starker Verschmutzung zu rechnen ist. Das geschlossene Getriebegehäuse schützt die innenliegenden Bauteile auch unter rauen Arbeitsbedingungen, während Stirnräder auf Rollenlagern und eine auf Gleitlagern gelagerte Seiltrommel für einen ruhigen, langlebigen Lauf sorgen. Eine Lastdruckbremse in Kombination mit einer selbstsperrenden, ruckfreien Sicherheitskurbel mit einstellbarer Kurbelarmlänge ermöglicht schnelles Heben kleinerer Lasten, minimiert den Krafteinsatz und erlaubt ein besonders feinfühliges Absenken.
Die MWS Stirnradwinden werden überwiegend als Wandwinden eingesetzt und lassen sich dank ihres kompakten Gehäuses schnell und einfach an Wänden, Masten oder Stahlkonstruktionen montieren. Das vollständig gekapselte Stirnradgetriebe schützt Zahnräder und Bremse vor Staub, Feuchtigkeit und mechanischen Beschädigungen; dadurch bleibt der Wartungsaufwand gering und die Winde ist für dauerhafte Einsätze in Industrie- und Außenbereichen geeignet.
Die Last wird über ein geeignetes Drahtseil nach DIN 3060 FE-znk 1770 sZ-spa auf die Seiltrommel aufgewickelt; je nach Modell liegen die empfohlenen Seildurchmesser zwischen 4.0 mm und 10.0 mm. Eine automatische Lastdruckbremse hält die Last in jeder Kurbelstellung sicher und verhindert ungewolltes Absenken, selbst bei schwingenden Lasten. Die selbsthemmende, rückschlagfreie Sicherheitskurbel mit verstellbarem Kurbelarm reduziert die notwendige Handkraft und ermöglicht ein rasches Auf- und Abspulen des Seils, insbesondere bei kleineren Lasten. Die MWS-Winden sind für einen Temperaturbereich von etwa -20 °C bis +40 °C ausgelegt und ausdrücklich nicht für den Personentransport zugelassen.
Die PFAFF MWS Stirnradwinde ist für zahlreiche Hub- und Zugaufgaben im stationären Einsatz konzipiert:
| Modell | Tragfähigkeit 1. Lage | Tragfähigkeit oberste Lage | Kurbeldruck 1. Lage | Übersetzung | Empf. Seil-Ø | Min. Seilbruchkraft | Max. Seillänge | Max. Lagen | Eigengewicht |
|---|---|---|---|---|---|---|---|---|---|
| MWS 150 | 150 kg | 68 kg | 11 daN | 1 : 1 | 4.0 mm | 5.7 kN | 13 m | 8 | 4 kg |
| MWS 300 | 300 kg | 166 kg | 6 daN | 1 : 7.4 | 5.0 mm | 15.9 kN | 21 m | 7 | 10 kg |
| MWS 600 | 600 kg | 308 kg | 10 daN | 1 : 7.4 | 6.0 mm | 22.9 kN | 12 m | 6 | 11 kg |
| MWS 1000 | 1000 kg | 587 kg | 11 daN | 1 : 17 | 9.0 mm | 51 kN | 25 m | 5 | 27 kg |
| MWS 1500 | 1500 kg | 844 kg | 12 daN | 1 : 25.7 | 10.0 mm | 63 kN | 21 m | 5 | 28 kg |
Werte gemäß aktuellem PFAFF MWS Datenblatt (Tragfähigkeiten, Kurbeldruck, Übersetzungen, Seildurchmesser, Seilbruchkräfte, Seillängen und Gewichte).
