PFAFF Wandseilwinde SW-W

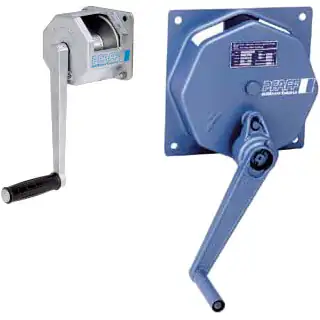

Die Wandseilwinde SW-W von Pfaff (CMCO) ist eine manuell betriebene Handseilwinde zur Wandbefestigung mit Tragfähigkeiten von 80 bis 750 kg, speziell für die ortsfeste Montage in Gebäuden ausgelegt.

Das Stahldrahtseil wird über geeignete Umlenkrollen zum gewünschten Aufhängepunkt der Last geführt, sodass sich die Winde flexibel in vorhandene Konstruktionen integrieren lässt.

Ein leichtgängiges Stirnradgetriebe, die geräuscharme Sicherheitsfederbremse und wahlweise abnehmbare oder klappbare Handkurbeln sorgen für effizienten, sicheren und komfortablen Hubbetrieb.

Funktion und typische Anwendungen

Die SW-W Wandseilwinde dient zum Heben, Senken und Halten von Lasten im Innenbereich und wird fest an Wänden, Stützen oder Stahlkonstruktionen montiert.

• Gebäudetechnik und Wartung – Heben von Komponenten, Klappen, Aggregaten oder Baugruppen in Technikräumen, Werkstätten und Produktionsbereichen.
• Maschinen- und Anlagenbau – Positionieren von Anbauteilen, Werkzeugen und Vorrichtungen an Fertigungslinien und Montagestationen.
• Lager- und Logistikbereiche – Unterstützung beim Umsetzen schwerer Kisten, Behälter oder Maschinenteile in Regalen und auf Podesten.
• Landwirtschaft und Kommunaltechnik – universelle Einsatzmöglichkeiten zum Heben von Geräteteilen, Toren oder Behältern (z. B. an Hallen- oder Scheunenwänden).

Je nach Ausführung wird das Stahldrahtseil mit Haken oder anderer Lastaufnahmeeinrichtung verwendet; über die Seilführung lassen sich Last- und Bedienseite räumlich trennen.

Konstruktive Merkmale

Die SW-W kombiniert eine robuste Bauweise mit praxisgerechter Ausstattung für den täglichen Einsatz.

• Tragfähigkeiten von 80 bis 750 kg (erste Seillage), modellabhängig.
• Gehäuse:
  • Aluminiumgehäuse bei SW-W 80 und SW-W 125 – sehr leicht und korrosionsbeständig
  • Stahlblechgehäuse bei SW-W 300–750 – besonders robust für höhere Lastbereiche
• Antrieb:
  • Direktantrieb mit Handkurbel für Traglasten bis 125 kg
  • Leichtgängiges Stirnradgetriebe mit hohem Wirkungsgrad für 300–750 kg
• Sicherheitsfederbremse – geräuscharme Federbremse, die die Last in jeder Position sicher hält.
• Handkurbeln:
  • Abnehmbare Handkurbel bei SW-W 80 und SW-W 125, platzsparend und diebstahlgeschützt
  • Kurbel mit Klappgriff bei SW-W 300–750 für komfortables Kurbeln und reduzierte Störkonturen
• Einfache Wandmontage – kompakte Bauweise mit Montagebohrungen für eine schnelle Befestigung an tragfähigen Wand- und Stahlkonstruktionen.
• Für Drahtseile von ca. 3 bis 7 mm geeignet (modellabhängig), typischerweise nach DIN EN 12385 / FE-znk 1770; das passende Windenseil ist separat erhältlich.
• Entspricht einschlägigen Sicherheitsanforderungen, z. B. DGUV Vorschrift 54 (ehem. BGV D8) für Handseilwinden.

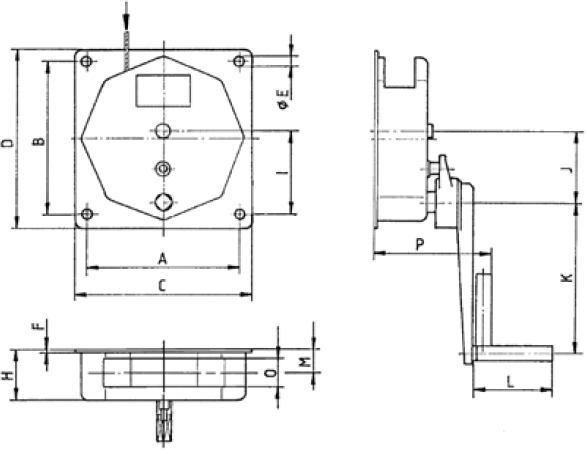

Technische Daten – Modellübersicht SW-W

Sicherheit und Einsatzhinweise

Die Wandseilwinde SW-W ist ein Lastaufnahmemittel und muss entsprechend den geltenden Vorschriften betrieben werden.

• Nur zur ortsfesten Montage in oder an Gebäuden verwenden; Untergrund und Befestigungsmittel müssen die maßgebenden Kräfte sicher aufnehmen.
• Tragfähigkeit (WLL) und maximal zulässige Seillagen nicht überschreiten; Reduzierung der Traglast in oberen Seillagen beachten.
• Nur freigegebene Drahtseile im zulässigen Seildurchmesserbereich einsetzen und fachgerecht an der Trommel befestigen.
• Vor jedem Einsatz Gehäuse, Trommel, Kurbel, Bremse, Befestigung und Seil visuell auf Verschleiß, Verformungen, Korrosion und Beschädigungen prüfen.
• Last während des Hub- und Senkvorganges ständig beobachten; Personen dürfen sich nicht unter schwebenden Lasten aufhalten.
• Wiederkehrende Prüfungen müssen durch eine befähigte Person gemäß DGUV und nationalen Vorschriften durchgeführt und dokumentiert werden.
