Wimag Beta-Levator 816
Der Beta-Levator 816 von WIMAG ist ein Akku-/Netz-Vakuumheber für den manuellen, bodennahen Einsatz zum Heben, Transportieren und Verlegen von luftundurchlässigen Platten (auch glatt oder rau). Er überwacht den Unterdruck über Manometer, arbeitet mit Wasserabscheider und gibt die Last kontrolliert erst über ein Ventil frei.
- Akku + Netz: Ausführung mit 2 Lithium-Ionen-Akkus und Ladegerät (mobiles Arbeiten)
- Arbeitsbereich: manuell und bodennah (nicht für Hebezeugbetrieb angegeben)
- Material: für luftundurchlässige (saugdichte) Platten; auch glatte und raue Oberflächen
- Kontrollierte Freigabe: Last lösen über Ventil
- Überwachung: Manometer zur Unterdruckkontrolle
- Serienausstattung: Wasserabscheider
Größe Saugplatte
Artikel-Nr.:
Der Beta-Levator 816 von WIMAG ist ein Akku-/Netz-Vakuumheber für den manuellen, bodennahen Einsatz zum Heben, Transportieren und Verlegen von luftundurchlässigen Platten (auch glatt oder rau). Er überwacht den Unterdruck über Manometer, arbeitet mit Wasserabscheider und gibt die Last kontrolliert erst über ein Ventil frei.
- Akku + Netz: Ausführung mit 2 Lithium-Ionen-Akkus und Ladegerät (mobiles Arbeiten)
- Arbeitsbereich: manuell und bodennah (nicht für Hebezeugbetrieb angegeben)
- Material: für luftundurchlässige (saugdichte) Platten; auch glatte und raue Oberflächen
- Kontrollierte Freigabe: Last lösen über Ventil
- Überwachung: Manometer zur Unterdruckkontrolle
- Serienausstattung: Wasserabscheider
Informationen: Beta-Levator 816

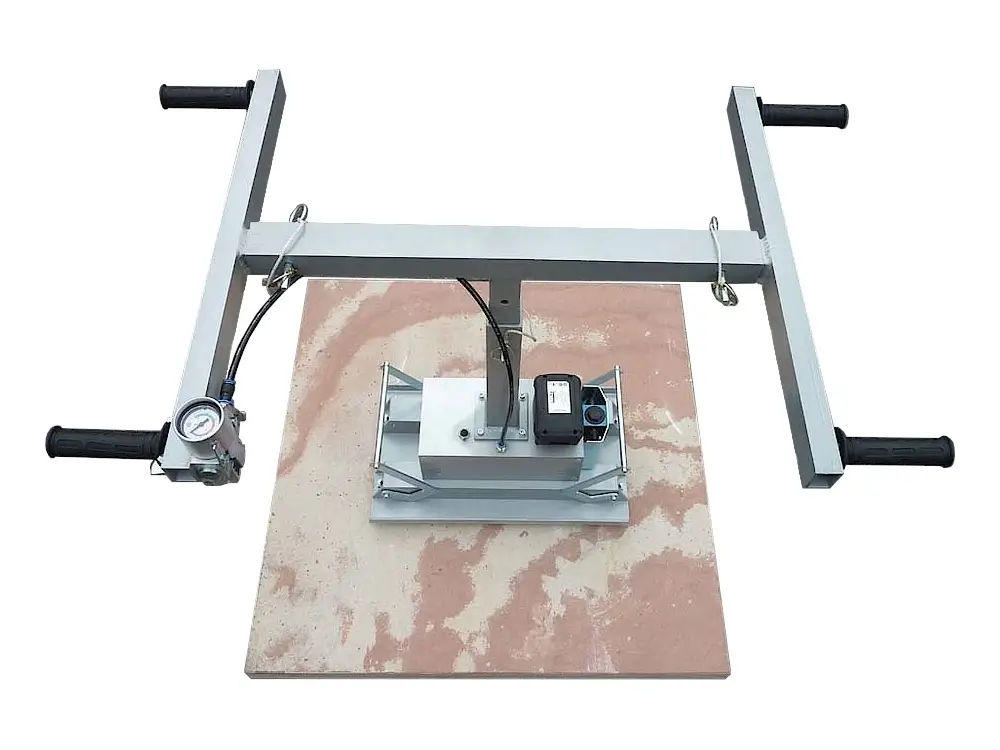

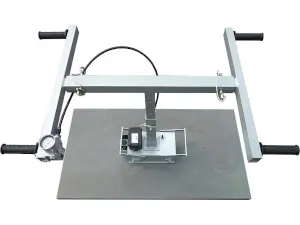

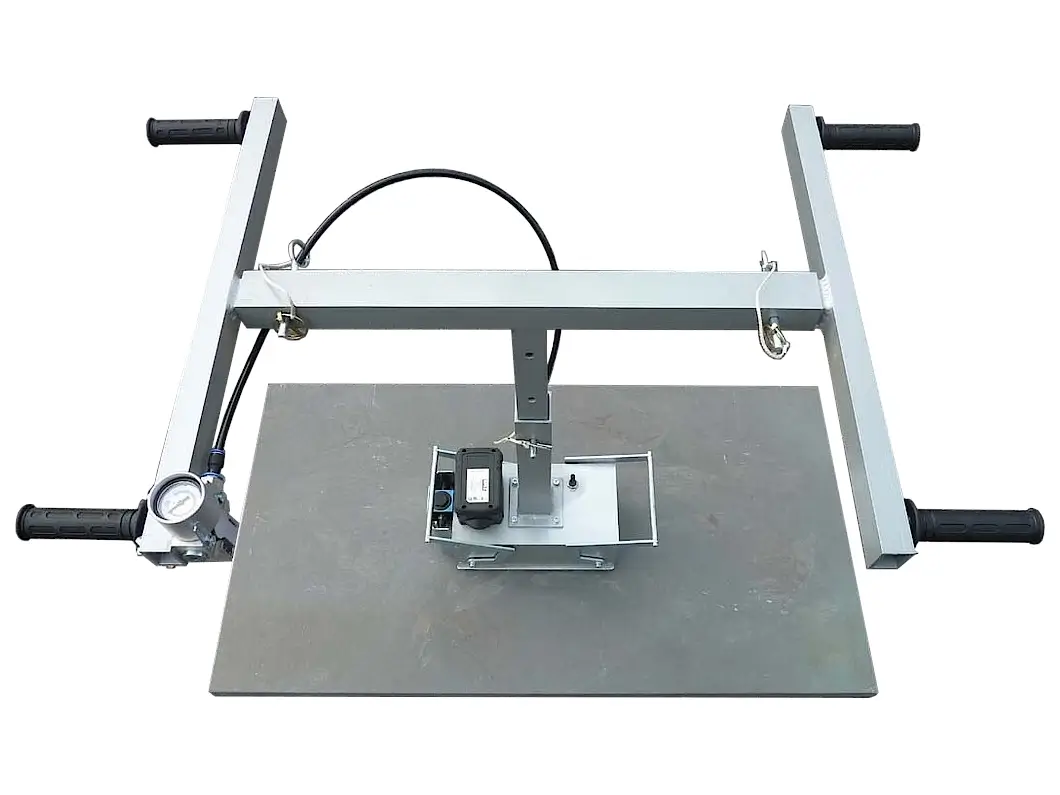

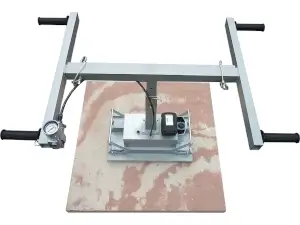

Der Beta-Levator 816 ist ein Akku- (bzw. Netz-) betriebener Vakuumheber für den manuellen Einsatz, mit dem glatte und raue, luftundurchlässige Platten (z. B. Naturstein- oder Betonplatten) angehoben, transportiert und verlegt werden können. Nach dem Aufsetzen baut die Vakuumpumpe den Unterdruck auf und der Heber löst die Last erst wieder durch bewusstes Öffnen eines Ventils.

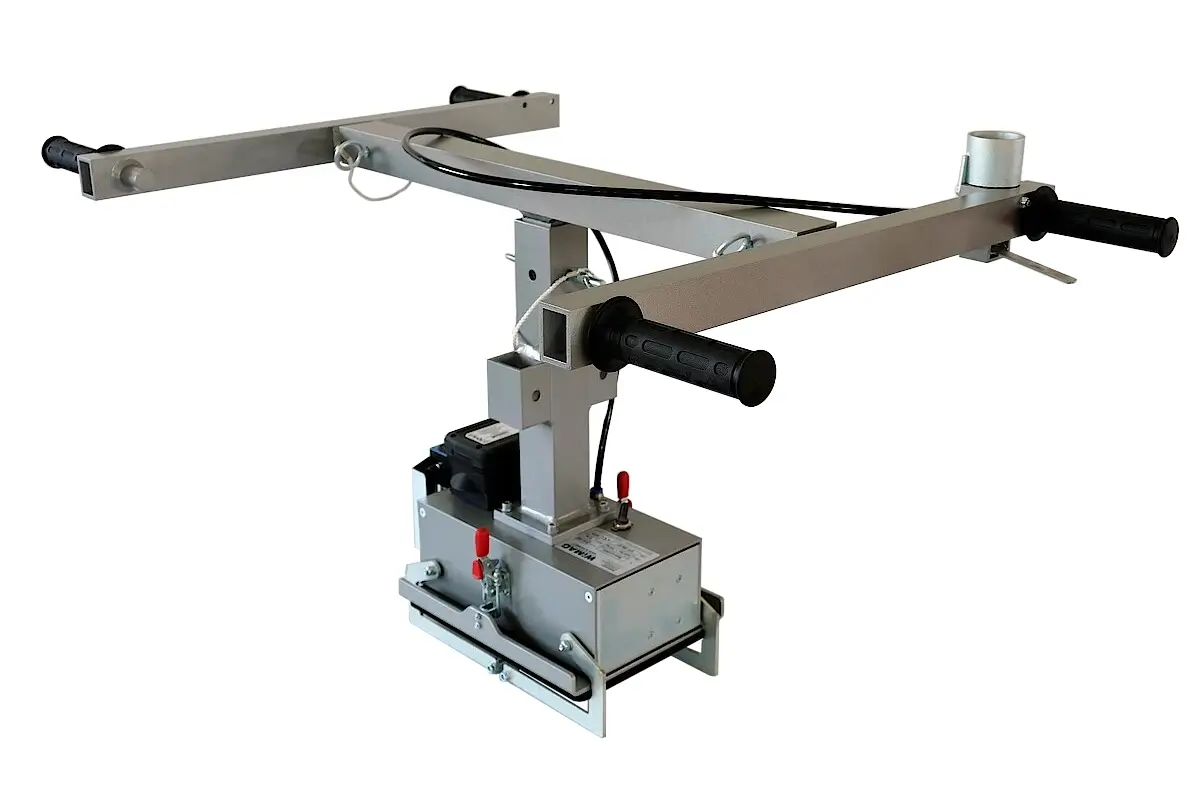

Konstruktiv sitzt die Technik in einem stabilen Alu-Gehäuse; die Vakuumkammer wird über eine elastische, selbstklebende Dichtung abgedichtet, die bei Verschleiß einfach getauscht werden kann. Zum Schutz der Dichtung lässt sich das Gerät auf schwenkbaren Abstellfüßen abstellen.
Das Grundgerät wird als Vakuumheber mit Zwei-Träger für den Zwei-Mann-Betrieb beschrieben; alternativ ist ein Ein-Träger verfügbar. Serienmäßig sind Wasserabscheider und Manometer genannt.
Einsatzbereiche
- Garten- und Landschaftsbau: ergonomisches Handling beim Verlegen saugdichter Platten.
- Fliesen-/Plattenbau: Aufnehmen, Umsetzen und Positionieren von glatten oder rauen Platten.
- Natursteinbetriebe: Transport und Verlegung von luftundurchlässigen Platten im bodennahen Arbeitsbereich.
- Baustelle / Montage: kontrolliertes Anheben und Ablegen von Platten, wenn eine manuelle Lösung erforderlich ist.
Unterschiede der Varianten
- Trägersystem: serienmäßig Zwei-Träger (Zwei-Mann-Betrieb), alternativ Ein-Träger lieferbar.
- Saugplatten: Standardausführung mit 100 kg Tragfähigkeit; optional SP 150 bis 150 kg.
- Sonder-Saugplatten: auf Anfrage verfügbar.
- Versorgung: als Gerät für Akku- oder Netzbetrieb beschrieben (Ausführung „mit 2 Akkus und Ladegerät“).
Arbeitsbereich
- Greifbereich: luftundurchlässige (saugdichte) Platten, auch glatte und raue Oberflächen.
- Arbeitsbereich: bodennaher Bereich im manuellen Einsatz.
- Hinweis: nicht zur Verwendung in Verbindung mit einem Hebezeug angegeben.
Technische Daten
| Bestell-Nr. | Ausführung | Tragfähigkeit | Gewicht | Hinweise |
|---|---|---|---|---|
| 816 200-3 | Beta-Levator mit Zwei-Träger, 2 Akkus und Ladegerät | 100 kg | 12 kg | Lithium-Ionen Akku; ca. 3 Stunden Dauerbetrieb; Ladezeit ca. 2 Stunden; Ladegerät für 230 V / 50 Hz (Produktbeschreibung) bzw. 110–230 V (Flyer). |
| 816 400-1 | Saugplatte SP 150 | 150 kg | 4 kg | Optionale Saugplatte zur Erhöhung der Tragfähigkeit. |
Hinweis zur Tragfähigkeit: Maximale Tragfähigkeit bei optimaler Oberfläche und einem Unterdruck von mindestens -0.65 bar. Bei rauen oder porösen Oberflächen verringert sich die Tragfähigkeit bzw. ist nicht vorhanden.
Sicherheitsaspekte & Normen
- Bestimmungsgemäßer Einsatz: nur bodennah und nicht in Verbindung mit einem Hebezeug verwenden.
- Unterdruck überwachen: Tragfähigkeit hängt vom erreichten Unterdruck ab; Referenzwert für maximale Tragfähigkeit: mind. -0.65 bar.
- Kontrolliertes Lösen: Lastfreigabe erfolgt erst durch bewusstes Öffnen des Ventils.
- Dichtung & Auflagefläche: selbstklebende Dichtung regelmäßig prüfen und bei Verschleiß wechseln; Gerät kann auf schwenkbaren Abstellfüßen abgestellt werden, um die Dichtung zu schonen.
- Serienausstattung: Manometer und Wasserabscheider sind als serienmäßig angegeben.
- Normen: In den verfügbaren Hersteller-/TOMANRO-Unterlagen zum Beta-Levator 816 wurde keine explizite Normzuordnung genannt.
Passende Artikel/Zubehör
- Saugplatte SP 150 (Bestell-Nr. 816 400-1) zur Erhöhung der Tragfähigkeit auf 150 kg.
- Ein-Träger als Alternative zum Zwei-Träger (für andere Handhabungsanforderungen).
- Sondersaugplatten auf Anfrage (für abweichende Anforderungen).
