Wimag Beta H-Levator 817

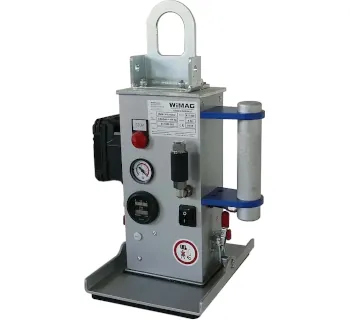

Der WIMAG Beta H-Levator 817 ist ein kompakter Akku-Vakuumheber zum sicheren Heben und Transportieren von saugdichten (luftundurchlässigen) Platten in horizontaler Lage. Durch Wechselakkus arbeitet das System ohne störende Leitungen und ist für den Einsatz an Trägergeräten wie Kran, Radlader oder Bagger ausgelegt.

Das Gerät ist für den bodennahen Bereich konzipiert und verfügt über sicherheitsrelevante Einrichtungen wie Warnlampe, Manometer, Vakuumspeicher sowie eine Zweifach-Betätigung; zusätzlich ist ein Wasserabscheider vorgesehen. Der leistungsstarke Akku ermöglicht einen Dauerbetrieb von ca. 3 Stunden, die Ladezeit mit 220 V / 12 V beträgt ca. 2 Stunden.

Kurzüberblick

• Tragfähigkeit: 100 kg (mit Standardsaugplatte), optional bis 150 kg (mit Saugplatte SP 150)
• Saugplatte: 220 x 275 mm (Standard)
• Gewicht: ca. 9 kg
• Akkubetrieb: ca. 3 Stunden Dauerbetrieb, ca. 2 Stunden Ladezeit (220 V / 12 V)
• Unterdruck-Bedingung: maximale Tragfähigkeit bei -0.65 bar (bei geringerem Unterdruck reduziert sich die Tragfähigkeit)
• Einsatzart: Hebezeugbetrieb im bodennahen Bereich

Einsatzbereiche

Der Beta H-Levator 817 ist für Anwendungen geeignet, bei denen saugdichte Platten im Hebezeugbetrieb aufgenommen, umgesetzt und positioniert werden müssen.

• Baustelle und Montage: bodennahes Umsetzen und Ausrichten von Platten mit Trägergerät
• Produktion / Logistik: innerbetrieblicher Plattentransport in horizontaler Lage
• Werkstatt / Fertigung: Handling saugdichter Platten, wenn mobil (akkubetrieben) gearbeitet werden soll

Unterschiede der Varianten

Für den Beta H-Levator 817 sind optionale Ausstattungen und Saugplatten belegt; weitere Saugplatten sind auf Nachfrage erhältlich.

• Standard: Beta H-Levator mit Saugplatte 220 x 275 mm und 2 Wechselakkus (100 kg)
• Option: Fernsteuerung zum Ansaugen/Lösen der Last
• Option: Führungsgriff zum sicheren Führen der Last und Bedienung in aufrechter Position
• Option: Saugplatte SP 150 (Tragfähigkeit bis 150 kg)
• Weitere Saugplatten: in anderen Abmessungen auf Nachfrage erhältlich

Sicherheitsaspekte & Normen

Der Beta H-Levator ist entsprechend DIN EN 13155 für den Einsatz im bodennahen Bereich vorgesehen und für den Betrieb an Hebezeugen ausgelegt. Die Norm adressiert Sicherheitsanforderungen an Lastaufnahmemittel (z. B. konstruktive Sicherheit, Informationspflichten, Prüfungen und bestimmungsgemäße Anwendung).

• Sicherheitsausstattung: Warnlampe, Manometer, Vakuumspeicher, Zweifach-Betätigung, Wasserabscheider
• Baustelleneinsatz: Beim Einsatz auf Baustellen sind Sicherungsketten anzulegen (DIN EN 13155)
• Tragfähigkeit: Die maximale Tragfähigkeit gilt bei normaler Oberfläche und einem Unterdruck von -0.65 bar; wird dieser Unterdruck nicht erreicht, verringert sich die Tragfähigkeit bzw. ist nicht vorhanden
• Materialgrenze: Nur für saugdichte Materialien geeignet; poröse/luftdurchlässige Oberflächen können den erforderlichen Unterdruck verhindern

Gefährdungsanalyse (praxisnah)

• Lastabsturz durch unzureichenden Unterdruck: Vor jedem Hub Vakuumwert am Manometer prüfen und nur bei ausreichendem Unterdruck heben; Dichtlippe/Saugfläche sauber halten.
• Seitliches Verrutschen bei Schmutz, Feuchtigkeit oder unebenen Kontaktflächen: Kontaktfläche vorbereiten, Saugplatte plan aufsetzen und ruckfreie Bewegungen (keine Schläge) beim Verfahren.
• Pendelnde Last im Hebezeugbetrieb: Last kontrolliert führen (optional Führungsgriff), Schwenkbewegungen minimieren, Personen aus dem Gefahrenbereich fernhalten.
• Risiko auf Baustellen: Zusätzlich Sicherungsketten verwenden (DIN EN 13155) und Anschlag-/Befestigungspunkte gemäß Herstellerangaben wählen.
• Akku-/Energie-Themen: Ladezustand und Betriebszeit berücksichtigen, Wechselakku bereithalten; Ladegerät nur bestimmungsgemäß verwenden (220 V / 12 V).

Technische Daten & Bestellinformationen

Bestell-Nr.	Ausführung / Bezeichnung	Tragfähigkeit	Gewicht	Hinweis
817 000	Beta H-Levator mit Saugplatte 220 x 275 mm und 2 Wechselakkus	100 kg*	9 kg	Hebezeugbetrieb, Transport in horizontaler Lage
049 735	Ladegerät 220 V / 12 V	-	0.6 kg	Zum Laden der Wechselakkus
817 010	Fernsteuerung zum Ansaugen / Lösen der Last	-	0.3 kg	Bedienoption für Ansaugen/Lösen
817 020	Führungsgriff zum Führen der Last	-	5 kg	Für sicheres Führen und Bedienung in aufrechter Position
816 400-1	Saugplatte SP 150	150 kg*	2 kg	Optionale Saugplatte für höhere Tragfähigkeit
817 030	Sicherungsketten entsprechend DIN EN 13155	-	-	Für den Einsatz auf Baustellen anzulegen

* Hinweis zur Tragfähigkeit: Maximale Tragfähigkeit bei normaler Oberfläche und einem Unterdruck von -0.65 bar. Wird dieser Unterdruck nicht erreicht, verringert sich die Tragfähigkeit bzw. ist nicht vorhanden.

Passende Artikel/Zubehör

• Fernsteuerung (Bestell-Nr. 817 010) – Ansaugen/Lösen der Last aus Bedienposition
• Führungsgriff (Bestell-Nr. 817 020) – kontrolliertes Führen der Last und ergonomische Bedienung
• Saugplatte SP 150 (Bestell-Nr. 816 400-1) – Erweiterung der Tragfähigkeit bis 150 kg
• Sicherungsketten (Bestell-Nr. 817 030) – zusätzliche Sicherung für Baustelleneinsatz
• Alu-Auslegerkran 518 (WIMAG) – als Träger-/Montagehilfe; Beta H-Levator wird als Vakuumheber empfohlen
