Wimag Alpha-Levator 810

Der Alpha-Levator 810 ist ein kompakter Vakuumheber zum sicheren, kontrollierten Handhaben von luftundurchlässigen Werkstoffen wie Fliesen, Naturstein- und Betonplatten, Kunststoffen, Glas sowie Metall. Nach dem Aufsetzen erzeugt eine Vakuumpumpe den Unterdruck, sodass sich die Platte unmittelbar „festsaugt“ und transportiert werden kann; gelöst wird die Last gezielt über ein Ventil per Tastendruck.

Das Grundgerät basiert auf einer stabilen Alu-Platte mit Griff; die Vakuumkammer wird über eine elastische, selbstklebende Dichtung abgedichtet, die bei Bedarf einfach gewechselt werden kann. Der Betrieb ist je nach Ausführung/Modul akku- oder netzgestützt möglich.

A) Einsatzbereiche

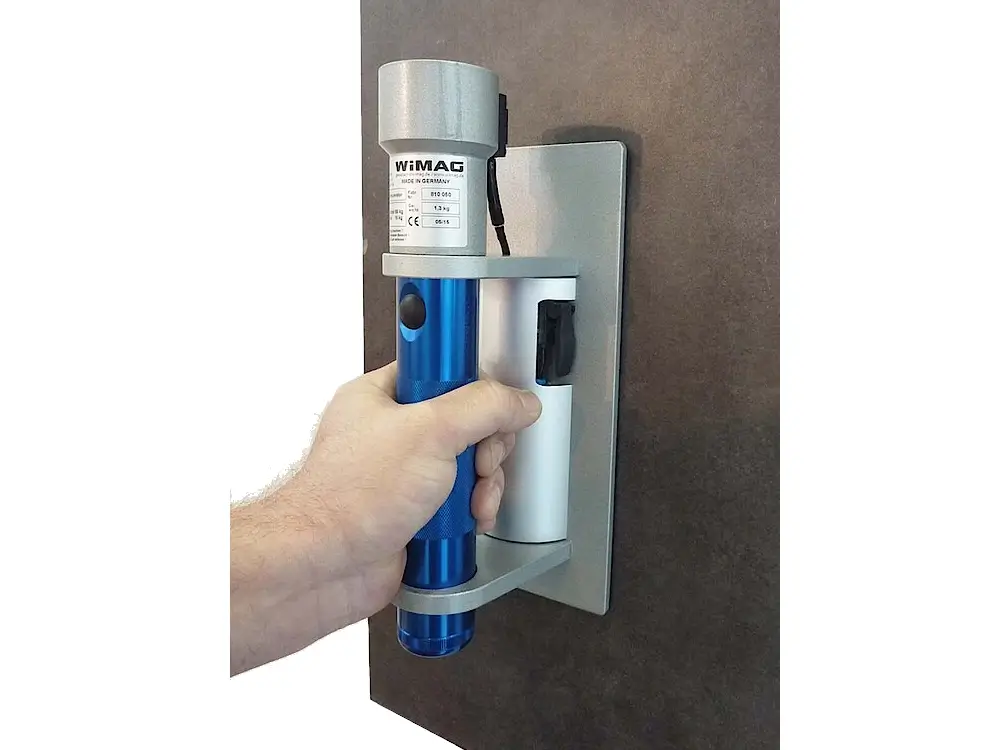

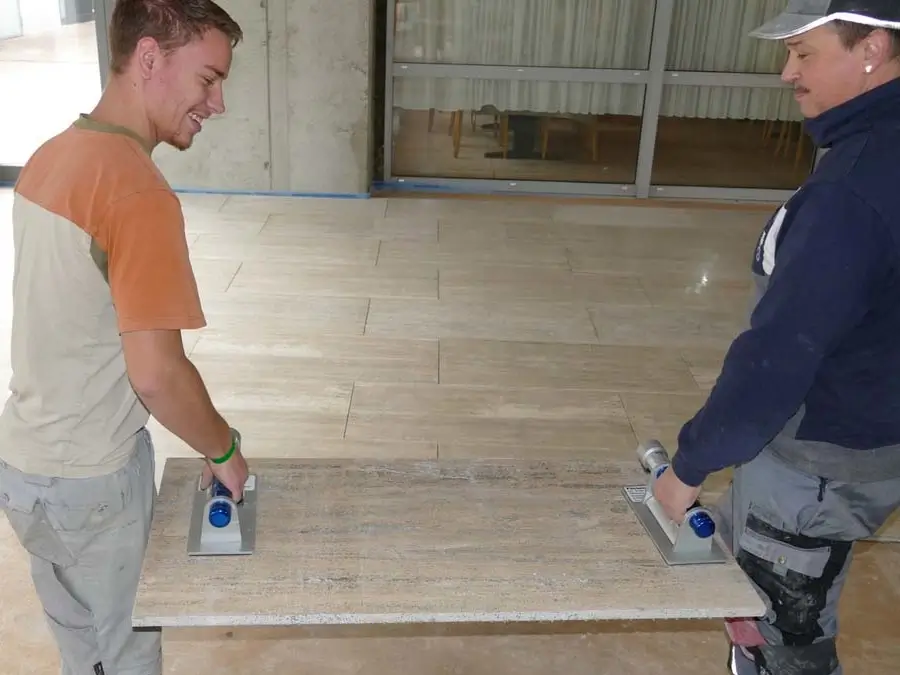

• Fliesenleger: Anheben, Positionieren und Versetzen von Boden- und Wandfliesen (Schwenken in die Vertikale möglich).

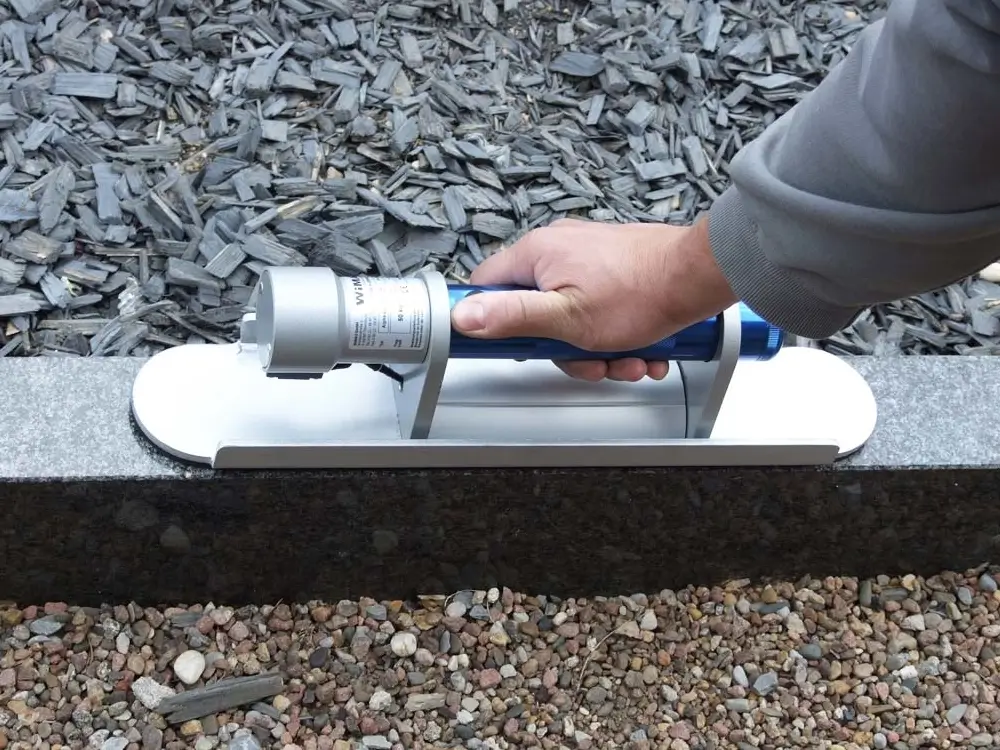

• GaLa-Bau & Natursteinbetriebe: Handling von Stein- und Betonplatten auf Baustelle und im Zuschnittbereich.
• Glaser & Metall-/Blechbearbeitung: Greifen und Umsetzen von Glas bzw. Blechen (sofern luftundurchlässig).

B) Unterschiede der Varianten

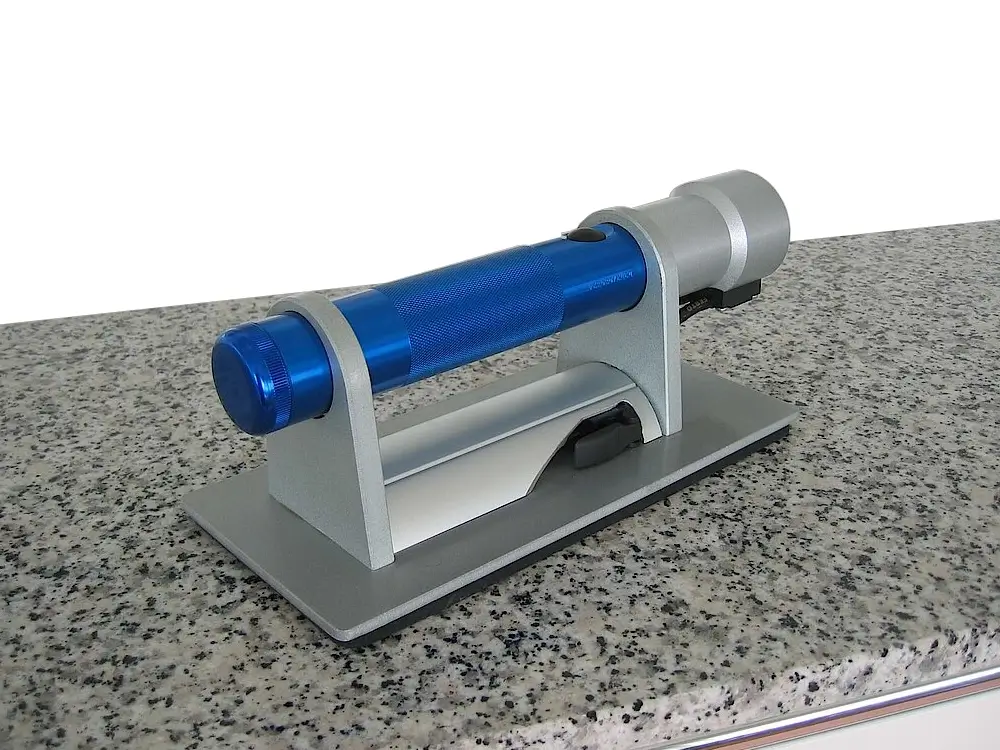

• Alpha-Levator Grundgerät: Standard-Saugplatte für universelle Anwendungen. Tragfähigkeit horizontal 50 kg, vertikal 15 kg, Gewicht 1.5 kg.

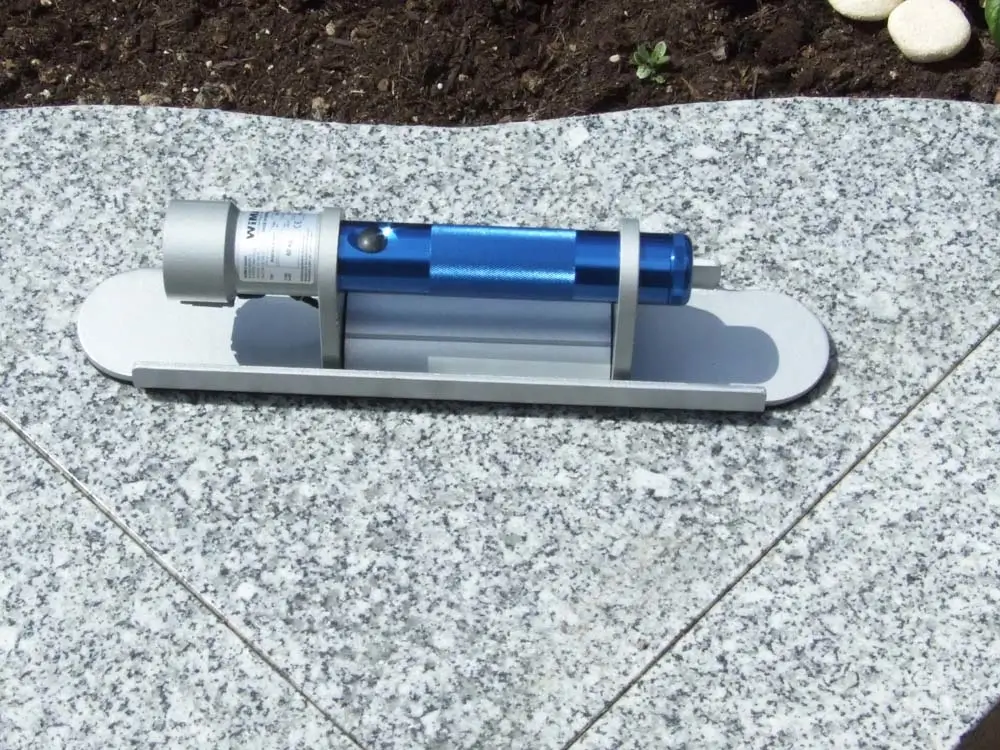

• Alpha S-Levator Grundgerät (schmal): Schmale Saugplatten-Geometrie für Anwendungen mit begrenzter Auflagefläche. Tragfähigkeit horizontal 50 kg, vertikal 15 kg, Gewicht 1.5 kg.
• Akku-Modul: Lithium-Ionen-Betrieb (kein Memory-Effekt), Dauerbetrieb ca. 3 Stunden, Ladezeit ca. 2.5 Stunden.
• Netz-Modul: Betrieb über Netzteil mit 5 m Kabel.

Technik & Bedienung (praxisnah)

• Arbeitsbereich: geeignet für glatte und raue Oberflächen – entscheidend ist, dass das Material luftundurchlässig ist.
• Abdichtung: elastische, selbstklebende Dichtung als Wechselteil – sauberer, unbeschädigter Dichtbereich ist Voraussetzung für sichere Haftung.
• Lösen der Last: erst nach bewusstem Tastendruck wird das Ventil geöffnet und der Unterdruck abgebaut.

Technische Daten

C) Sicherheitsaspekte & Normen

• Nur bodennah verwenden: Der Vakuumheber darf ausschließlich im bodennahen Bereich eingesetzt und nicht in Verbindung mit einem Hebezeug verwendet werden.
• Tragfähigkeit abhängig von der Oberfläche: Die angegebenen Tragkräfte gelten nur bei optimaler Oberfläche; bei rauen oder porösen Oberflächen kann sich die Tragfähigkeit reduzieren oder entfallen.
• Konformität/Einordnung: WIMAG weist für seine Produkte CE im Kontext der EG-Maschinenrichtlinie aus; der Alpha-Levator ist jedoch ausdrücklich kein Lastaufnahmemittel für Hebezeugbetrieb, weshalb Anforderungen an hebzeuggeführte Lastaufnahmen im praktischen Einsatz hier nicht zugrunde gelegt werden dürfen.

Passende Artikel/Zubehör

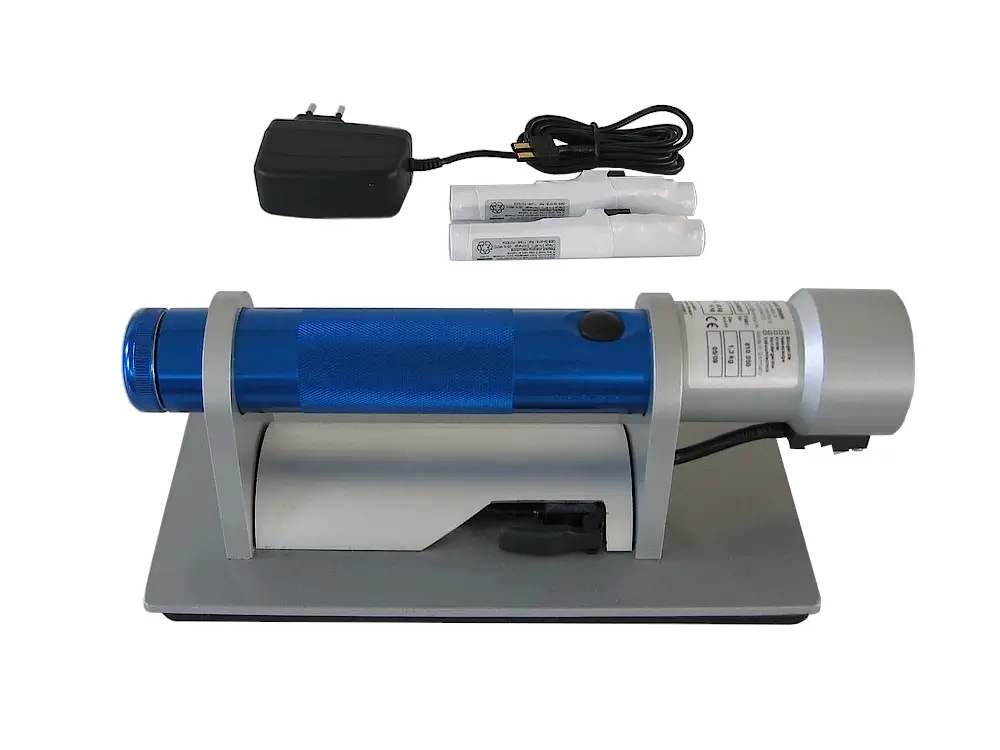

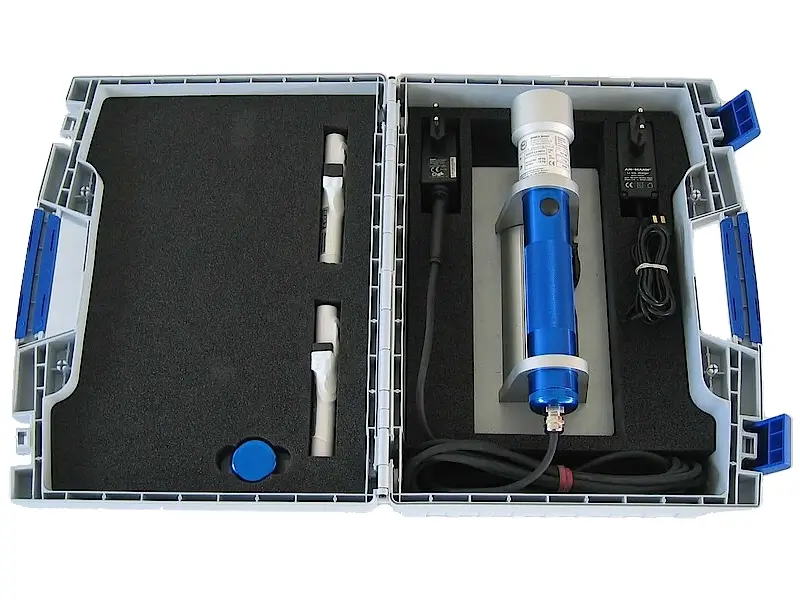

• Akku-Modul (Bestell-Nr. 810 060): für kabellosen Betrieb inkl. 2 Wechselakkus und Ladegerät.

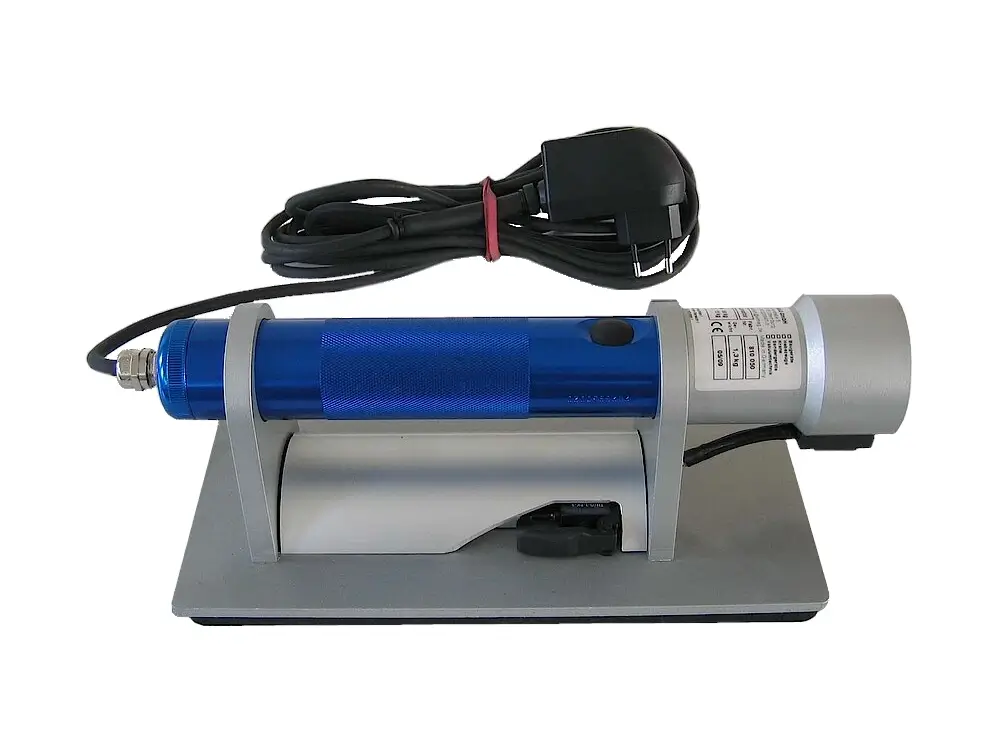

• Netz-Modul (Bestell-Nr. 810 070): für Netzbetrieb inkl. Netzteil und 5 m Kabel.
• Ersatz-Dichtung (Verschleißteil): sinnvoll, da die Dichtung selbstklebend ist und bei Bedarf gewechselt wird.
