Wimag Greifer für den Straßenbau

Die Wimag Greifer für den Straßenbau sind praxisnahe Lastaufnahmemittel für Tief- und Straßenbauarbeiten, um Bauteile wie Straßenabläufe (Boden, Schaft, Konus), Schachtabdeckungen sowie Kanaldeckel kontrolliert anzuheben, zu positionieren und zu verlegen.

Je nach Aufgabe stehen spezialisierte Varianten zur Verfügung – vom Straßenablauf-Greifer (für Boden/Schaft/Konus) über Rahmen- und Rahmeninnen-Greifer (für Rahmen/Deckel mit Öffnungen) bis zum Kanaldeckelheber für ergonomisches Handling schwerer Deckel.

Abbildung: Beispielanwendung Straßenablauf-Greifer SAG-450 (TOMANRO).

Einsatzbereiche

• Straßenabläufe nach DIN 4052: Boden, Schaft und Konus aufnehmen, ablassen und zentimetergenau positionieren.
• Schachtabdeckungen nach EN 124 / DIN 1229: Rahmen/Deckel sicher heben und verlegen.
• Kanaldeckel: Deckel anheben, bewegen und einsetzen – reduziert manuelle Belastung und steigert die Arbeitssicherheit.

Varianten im Überblick

Die Varianten unterscheiden sich vor allem in Anwendungsfall, Greifbereich (min./max. Greifweite), Tragfähigkeit und Gewicht. Damit wählen Sie gezielt das passende Werkzeug für Straßenablauf-Elemente, Abdeckungen oder Kanaldeckel.

Bedienerfreundlichkeit, Montage und Handling

Bedienerfreundlich – warum

• SAG-450: Arbeitsablauf für das Verlegen/Positionieren ist auf Ein-Mann-Bedienung ausgelegt; der Greifer öffnet nach dem Absetzen selbsttätig.
• RGI-610: Hebeband statt Kette/Seil – geringes Gewicht, kein Verklemmen und angenehmeres Handling; große Hebelübersetzung für hohe Sicherheit.
• RG-750: automatisches Öffnen nach dem Absetzen; durch 180° Drehung können Deckel bei Bedarf gezielt aus dem Rahmen gehoben werden.

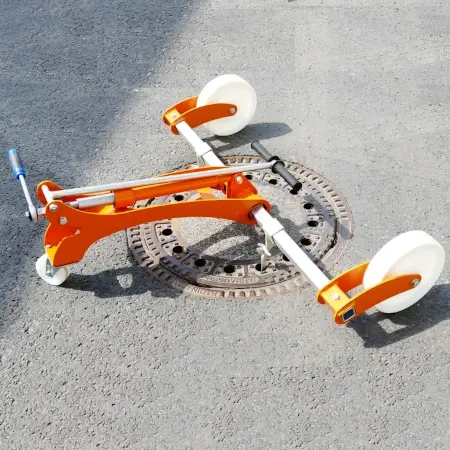

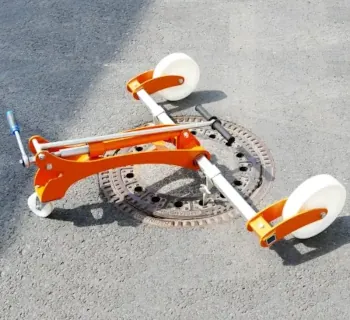

• KDH: Ausgelegt, um schwere Deckel kontrolliert zu bewegen und damit körperliche Belastung zu reduzieren.

Einfache Montage

• Hängende Anwendung: Greifer werden über ihre Aufhängeöse bzw. die Aufnahme am Hebezeug eingehängt (z. B. Bagger/Lader) – ohne aufwändige Umrüstung.
• Einfaches Umrüsten bei Straßenabläufen: Beim SAG-450 wird für Konen ein Bolzen umgesteckt (variabler Einsatz für Boden/Schaft/Konus).

Leichtes Verstauen und Transport

• Die Varianten wie SAG-450 und RGI-610 sind mit ca. 12 kg bewusst handlich gehalten – praxistauglich zum Mitführen auf der Baustelle.
• Beim RG-750 bleibt das Handling durch ca. 15 kg ebenfalls gut transportabel.

Sicherheitsaspekte und Normen

Als Lastaufnahmemittel müssen Greifer passend zur Aufgabe ausgewählt, korrekt angeschlagen und regelmäßig geprüft werden. Besonders wichtig sind ein freier Gefahrenbereich, ein Probehub in Bodennähe und das konsequente Vermeiden von Quetschstellen im Greifbereich.

• Normbezug Anwendung: SAG-450 für Straßenabläufe nach DIN 4052; Rahmen-/Deckel-Greifer für Schachtabdeckungen nach EN 124 / DIN 1229.
• Lastkontrolle: Tragfähigkeit und Greifbereich einhalten; nur auf geeigneten, tragfähigen Greifstellen ansetzen.
• Bedienung: Last nicht über Personen schwenken, Bereich absperren, klare Einweisung/Kommunikation nutzen.
• Prüfung: Regelmäßige Sichtkontrolle (Risse, Deformation, Verschleiß, Funktion der Sperrklinke/Schließen-Mechanik) sowie wiederkehrende Prüfung gemäß betrieblicher Gefährdungsbeurteilung.

Passende Artikel und Zubehör (Wimag)

Für die Praxis sind ergänzende Teile sinnvoll – insbesondere, wenn unterschiedliche Deckel-/Rahmengeometrien vorkommen oder spezielle Aufnahmen benötigt werden. Für den Rahmen-Greifer RG-750 sind z. B. Hakensätze gelistet; für den Kanaldeckelheber KDH werden Schlüssel-Sätze und Ösen als Zubehör geführt.

• RG-750: optionaler Satz Haken A / Satz Haken B (für unterschiedliche Deckel-/Rahmensituationen).
• KDH: optionaler Satz Schlüssel A / Satz Schlüssel B sowie Satz Ösen für Postschacht.
• Alternative Greifer innerhalb der Serie: Wenn statt Kanaldeckel/Abdeckungen Straßenabläufe zu verlegen sind, ist der SAG-450 die passende Variante; für Abdeckungen mit Lüftungsöffnungen der RGI-610.
