Wimag Rohrgehänge 110

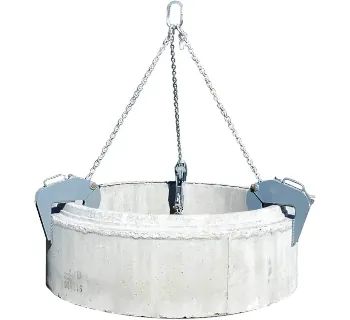

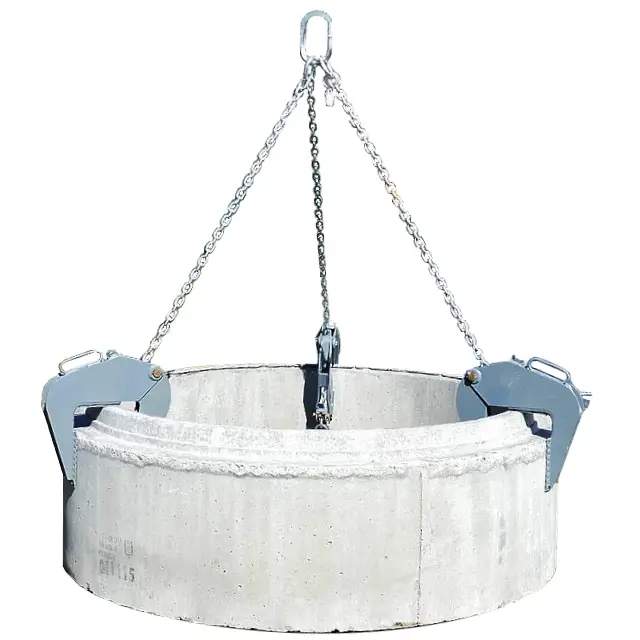

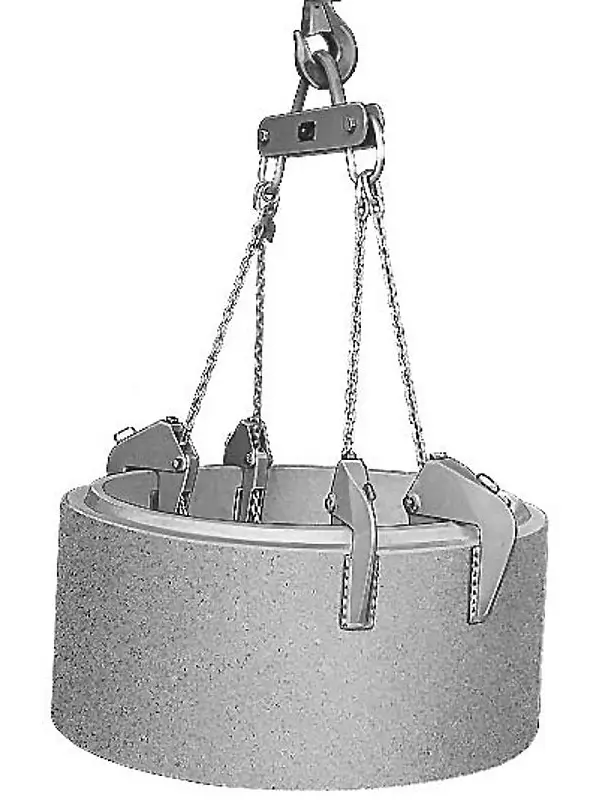

Das Wimag Rohrgehänge 110 ist ein Rohrgehänge zum sicheren Versetzen von Fertigschächten und Schachtringen im Kanal- und Tiefbau. Es wurde aus der Serie RSV 3 entwickelt und ist für Rohr-/Schacht-Durchmesser bis 3000 mm ausgelegt, wobei die Greiftiefe je nach Ausführung bis 260 mm reicht.

Konstruktive Merkmale

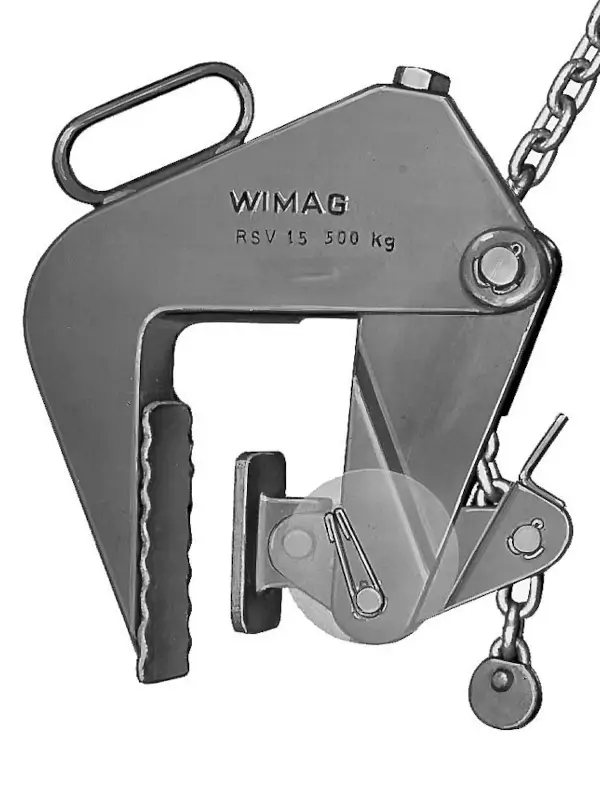

• Sicherheitsarretierung (Feder im Spannbügel) gegen unbeabsichtigtes Lösen
• Handgriff an jeder Klemme für schnelles Positionieren
• Spannbügel in Hohlbauweise für verdrehungssteife Konstruktion und reduziertes Eigengewicht
• Spannbereich-Verstellung schnell über Gewindespindel
• Hochfeste Ketten nach DIN 5687-5 (stabile Kraftübertragung im Baualltag)

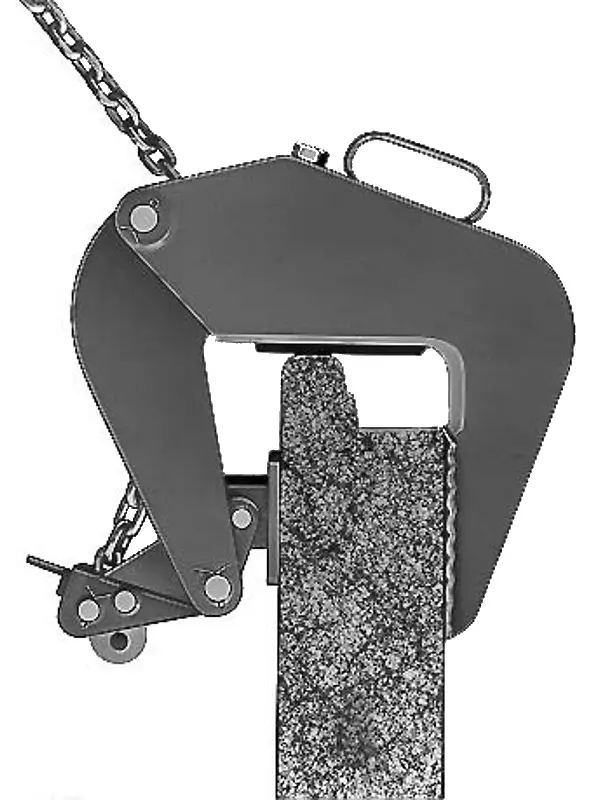

• Gummipuffer zur Reduzierung von Beschädigungen an Dicht-/Muffenbereichen
• Optionaler Gummibelag an Spannbügeln (wichtig bei gestrichenen/beschichteten Oberflächen)

Einsatzbereiche

Das Rohrgehänge 110 wird eingesetzt, wenn Beton- und Schachtbauteile kraftschlüssig und kontrolliert an der Bauteilkante gegriffen werden sollen – besonders dort, wo Dichtflächen und Muffen geschützt werden müssen und ein schneller Baustellenablauf gefordert ist.

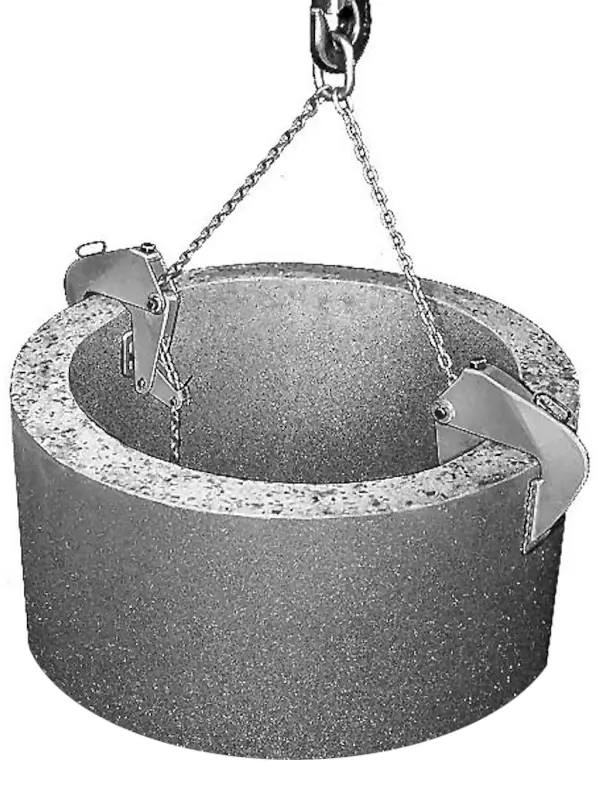

• Kanal- und Tiefbau: Versetzen von Fertigschächten, Schachtringen und passenden Bauteilen

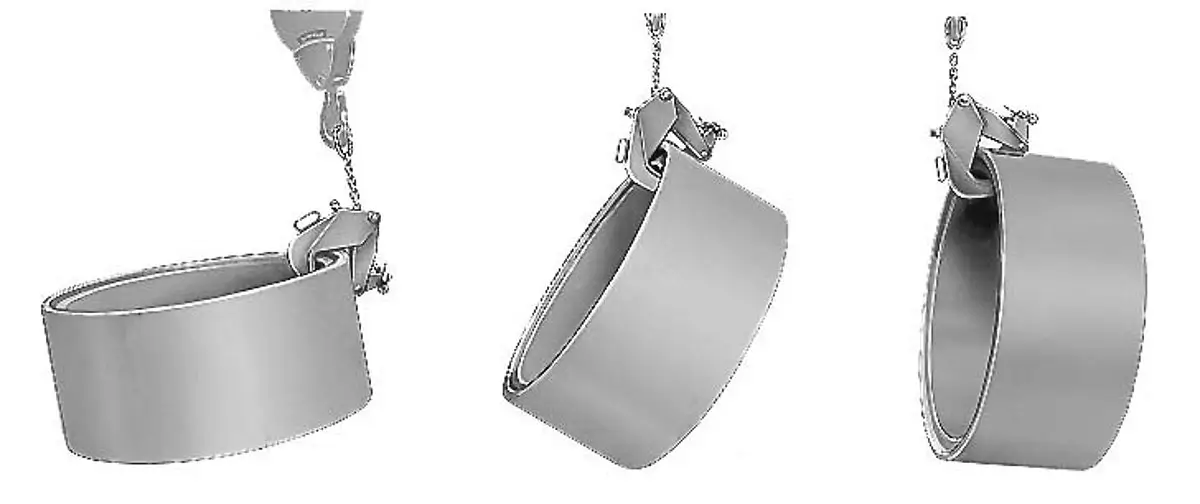

• Sanierung / Austausch: sicheres Umsetzen von Bestandsringen (nach Zustand/Tragfähigkeit der Kanten)

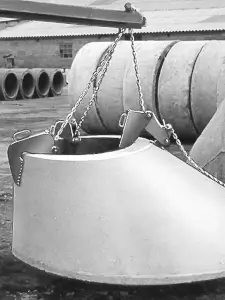

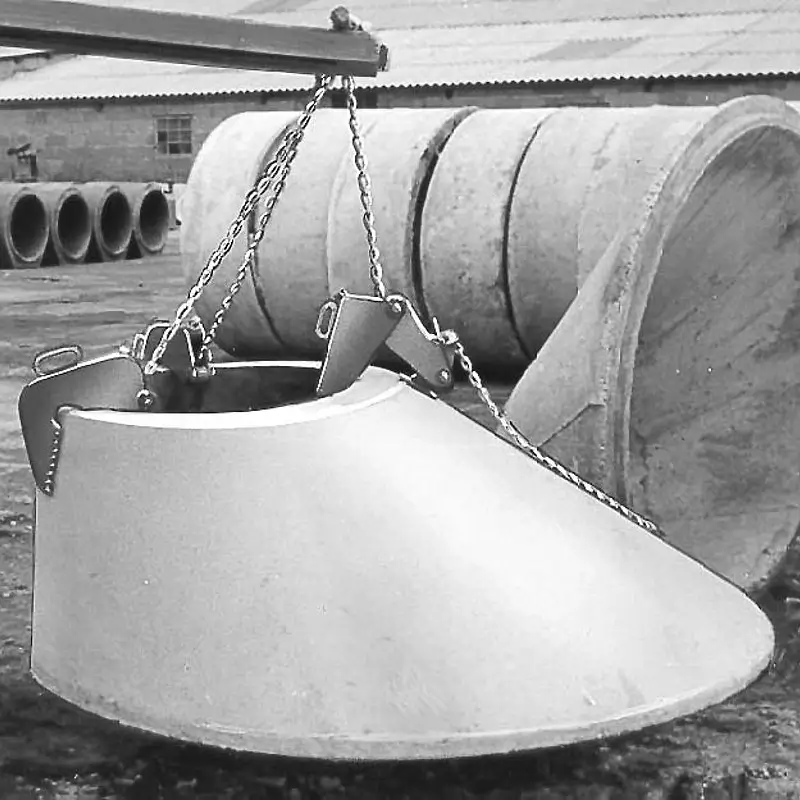

• Fertigteil-Handling: Be- und Entladen, Zwischenlagerung, Positionieren im Graben
• Bauteile mit angeformter Muffe (z. B. für Gleitringdichtung): Schutz kritischer Bereiche durch Gummipuffer

Wichtige Auswahlregel

Für glatte, gestrichene oder beschichtete Schachtringe sollte eine Ausführung mit Gummibelag gewählt werden, um die Reibung zu erhöhen und Oberflächen zu schonen.

Varianten und Unterschiede

Die Serie umfasst Ausführungen mit unterschiedlicher Tragfähigkeit (WLL), Anzahl der Klauen und Greifbereich. Als Faustregel gilt: Je höher die Last und je größer das Bauteil, desto sinnvoller sind Varianten mit mehr Klauen und passendem Greifbereich, um eine stabile, zentrische Lastaufnahme zu erreichen.

Gefährdungsanalyse

Das Rohrgehänge arbeitet kraftschlüssig über die Spannbügel. Die größten Risiken entstehen, wenn der Greifbereich nicht passt, die Oberfläche zu glatt ist oder dynamische Belastungen auftreten. Eine systematische Gefährdungsbeurteilung sollte mindestens die folgenden Punkte abdecken:

• Abrutschen durch falschen Greifbereich oder nicht vollständig aufgesetzte Spannbügel: Probehub knapp über Boden, Sitz prüfen, erst dann verfahren.
• Zu geringe Reibung bei glatten/gestrichenen/beschichteten Bauteilen: Gummibelag-Ausführung wählen, Kontaktflächen sauber/trocken halten.

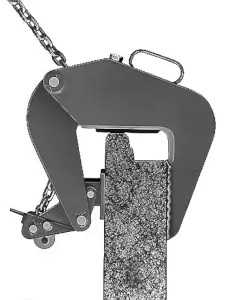

• Beschädigung von Dichtflächen/Muffen durch falsches Ansetzen: Greifer nur an vorgesehenen Bereichen ansetzen, Gummipuffer nutzen, Bauteil nicht verkanten.
• Schrägzug und Seitlast durch falsche Kranposition: ausschließlich vertikal heben, Pendeln vermeiden, Last frei führen.
• Stoßlasten (ruckartiges Anheben/Absetzen): sanft anfahren, keine Schockbelastungen, gleichmäßige Kranbewegung.
• Quetsch-/Scherstellen an Spannbügeln/Mechanik: Hände aus dem Gefahrenbereich, PSA verwenden, klare Kommunikation im Team.

Sicherheitsaspekte und Normen

Das Rohrgehänge 110 ist für Schachtbauteile nach DIN 4034 vorgesehen (insbesondere Fertigschächte nach Teil 1 mit Muffe sowie Schachtringe nach Teil 2 – je nach Variante). Für den sicheren Einsatz sind WLL, korrektes Ansetzen und regelmäßige Prüfung entscheidend; zudem weist Wimag für seine Produkte u. a. die Konformität zur EG-/EU-Maschinenrichtlinie (CE) aus.

• Vor jedem Einsatz: Sichtprüfung (Risse, Verformung, Verschleiß), Feder-/Arretierfunktion, Kennzeichnung lesbar.
• WLL einhalten: keine Überlast; Stoßlasten vermeiden (sie erhöhen die effektive Belastung).
• Nur bestimmungsgemäß: kein Ziehen/Schrägzug, keine Querbelastung, nicht über Personen bewegen.
• Untergrund/Umgebung: Sperrbereich einrichten, Lastwege freihalten, Einweiser nur außerhalb des Gefahrenbereichs.
• Oberflächen beachten: bei Beschichtung/Anstrich Gummibelag einsetzen, um Halt und Schutz zu erhöhen.

Passende Artikel für die Verwendung

Damit das Rohrgehänge 110 sicher im Alltag eingesetzt werden kann, sollten alle Systemkomponenten (Kranhaken, Verbindungsteile, Anschlagpunkte) zur jeweiligen Tragfähigkeit passen. Besonders sinnvoll sind robuste Verbindungselemente sowie ergänzende Wimag-Lösungen für angrenzende Prozesse im Schachtbau.

• Schäkel als Verbindungselement am Kranhaken (WLL passend zur eingesetzten RSV-Variante).
• Anschlagketten bzw. passende Kranhaken mit Sicherheitsfalle (systemkonform, geprüfte Komponenten).
• Wimag Schachtzange 105 als Alternative/Ergänzung für andere Schachtgeometrien und Baustellenabläufe.
• Wimag Schachtheber 113, wenn das Greifen/Lösen bevorzugt vom Fahrersitz aus erfolgen soll.
• Wimag Anschlagmittelwagen zur übersichtlichen Lagerung und schnellen Verfügbarkeit von Anschlagmitteln im Betrieb.
