Wimag Schachtzange 105

Wimag Schachtzange 105

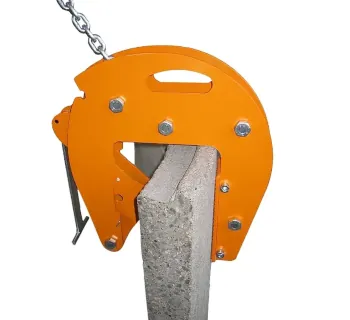

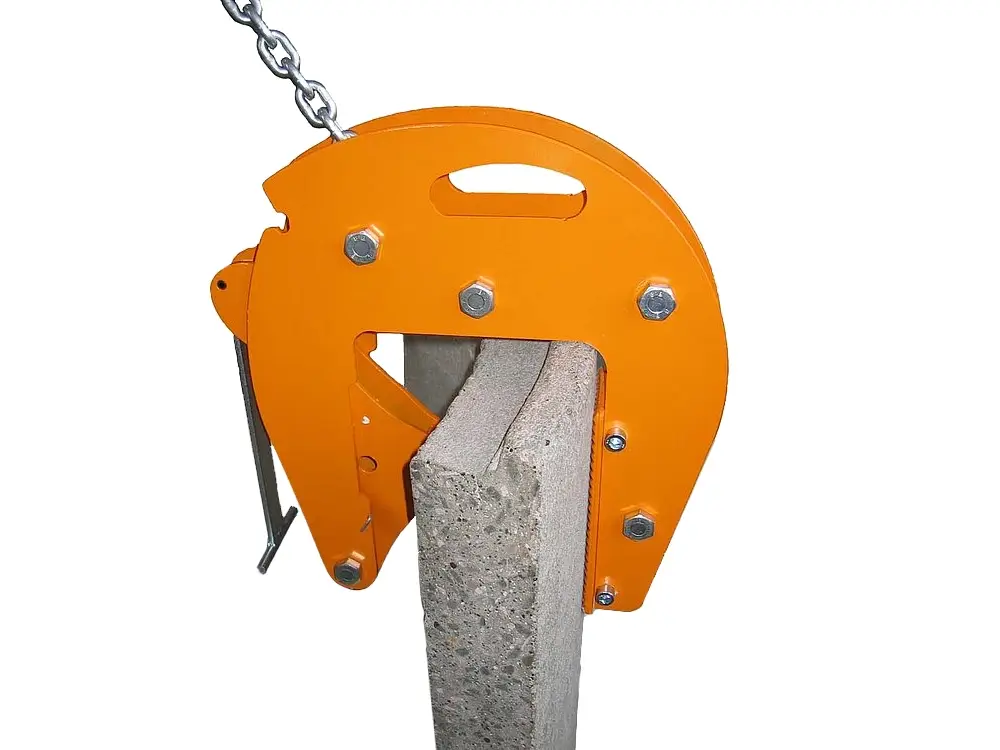

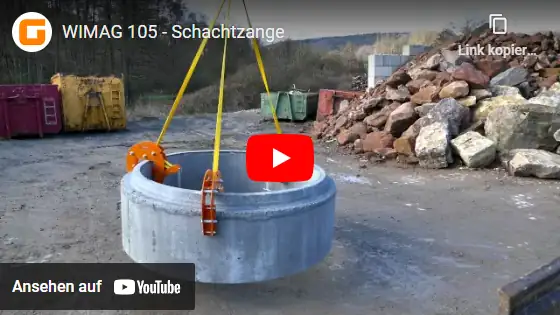

Die Wimag Schachtzange 105 ist ein spezialisiertes Lastaufnahmemittel zum Transport und Versetzen von Schachtringen und Konen im Kanal- und Tiefbau. Ein zentraler Vorteil ist, dass keine Einstellung des Spannbereichs erforderlich ist – typische Bedienfehler durch falsches Einstellen werden dadurch reduziert. Zusätzlich ermöglicht der integrierte Offenhalter ein schnelles Anschlagen und Lösen, ohne die Klemme dabei anheben zu müssen.

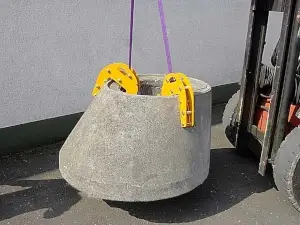

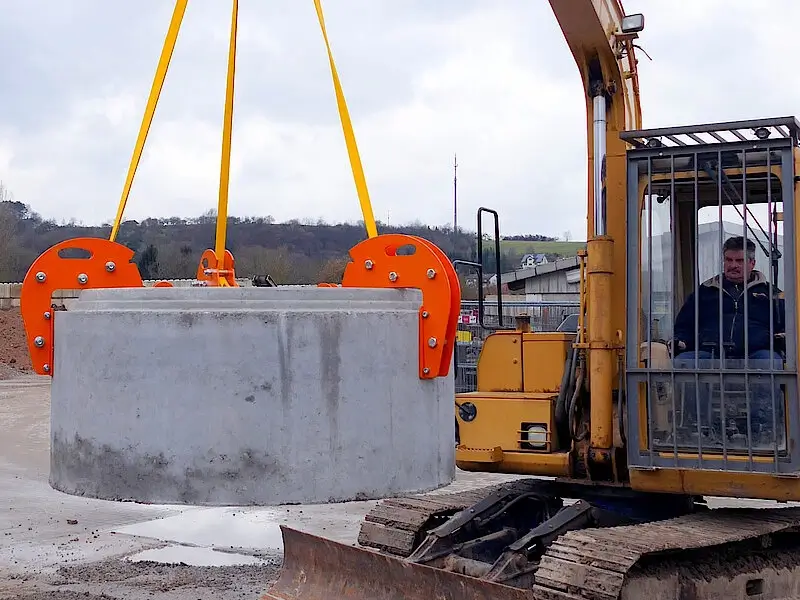

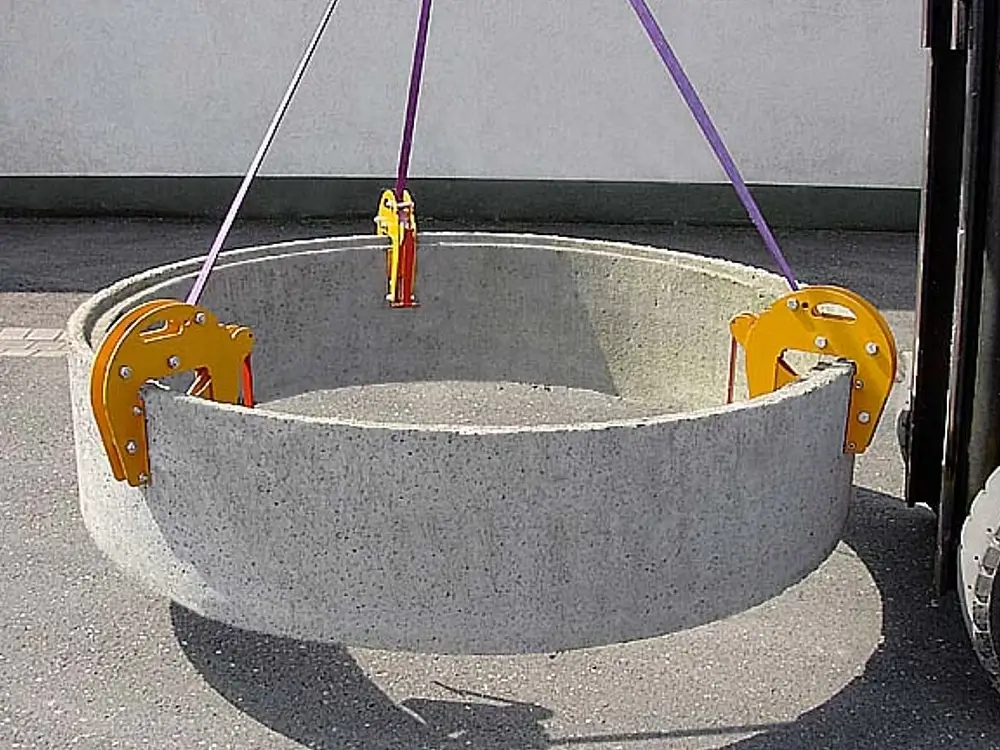

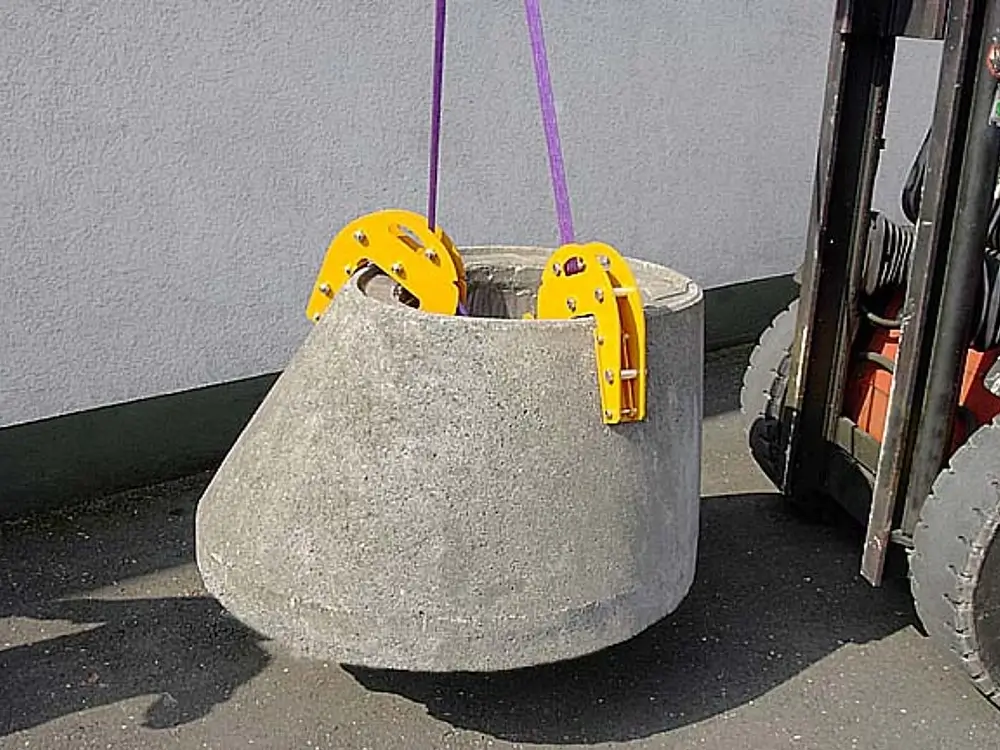

Abbildung: Beispielanwendung der Schachtzange 105 am Schachtring.

Einsatzbereiche

• Kanal- und Tiefbau: Versetzen von Schachtringen, Kronen und Schachthälsen (Konen).
• GaLaBau / Infrastruktur: Handling von Schachtbauteilen bei Neu- und Sanierungsmaßnahmen.
• Beton-Fertigteilhandel: sicherer Umschlag und Positionierung von Schachtkomponenten.
• Baustellen-Logistik: wiederholtes Aufnehmen/Absetzen mit Fokus auf Bedienersicherheit und Effizienz.

Geeignete Bauteile

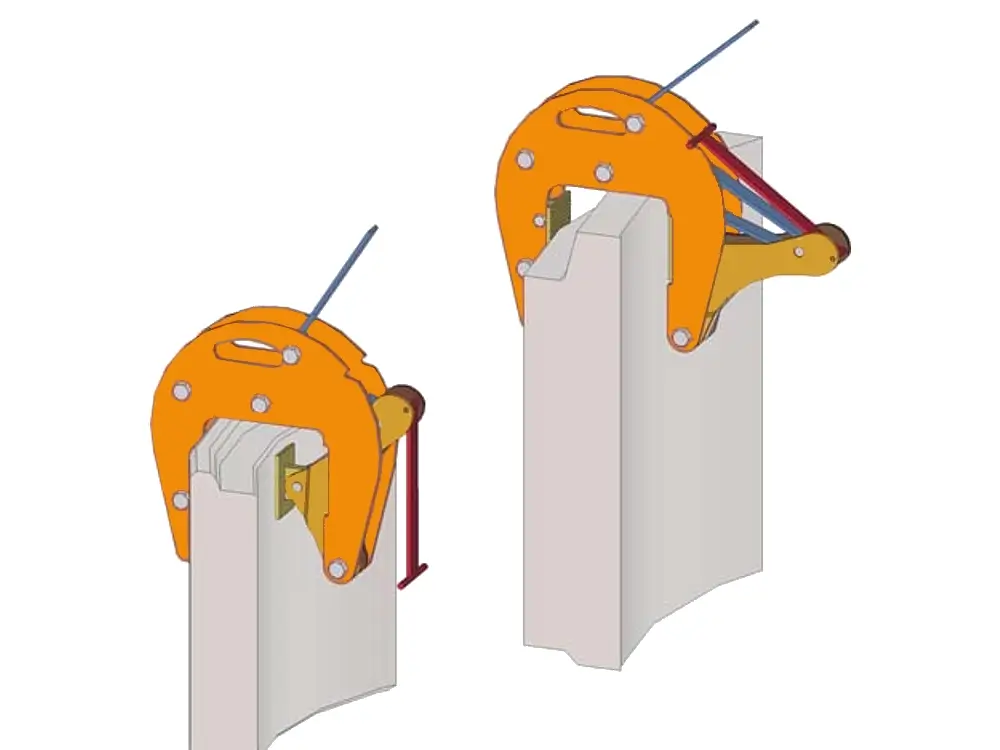

Die Baureihe ist für gängige Schachtbauteile nach DIN 4034 ausgelegt. Je nach Ausführung wird unterschieden zwischen SZA (Schachtringe/Konen nach DIN 4034 Teil 1+2, typischerweise symmetrische Konen) und SZM (Schachtringe nach DIN 4034 Teil 2, typischerweise asymmetrische Konen). Dadurch kann die passende Zange gezielt nach Ring-/Konen-Geometrie gewählt werden.

Varianten und Unterschiede

Die Schachtzange 105 ist in mehreren Ausführungen verfügbar. Die Unterschiede betreffen vor allem die Tragfähigkeit, die Anzahl der Klauen (2, 3 oder 4), den Greifbereich (Spannbereich) sowie die Ausführung mit Hebeband oder hochfester Kette (Kennzeichnung K). Für größere Lasten und stabilere Lastführung sind Varianten mit mehr Klauen sinnvoll, weil die Last über mehrere Kontaktpunkte gleichmäßiger verteilt wird.

Auswahlhilfe

• Greifbereich muss zur Bauteilkante passen (min–max Spannbereich einhalten).
• SZA vs. SZM nach Schachttyp (DIN 4034 Geometrie) auswählen.
• K-Ausführung wählen, wenn eine robuste Kettenausführung gegenüber Band bevorzugt wird.
• Mehr Klauen erhöhen i. d. R. die Laststabilität beim Versetzen (abhängig von Bauteilform und Auflage).

Gefährdungsanalyse

Beim Heben von Schachtbauteilen wirken hohe Kräfte an den Kontaktflächen. Die wesentlichen Risiken ergeben sich aus falscher Auswahl (Typ/Greifbereich), ungeeigneten Oberflächen sowie dynamischen Belastungen durch ruckartige Kranbewegungen. Die folgenden Punkte dienen als praxisnahe Gefährdungsbeurteilung für Baustelle und Betriebshof.

• Abrutschen der Last durch falschen Greifbereich, beschädigte Kanten oder falschen Schachttyp (SZA vs. SZM). Maßnahme: Schachttyp prüfen, Bauteilkante kontrollieren, Probehub knapp über Boden.
• Seitliche Belastung (Schrägzug) durch nicht lotrechten Hub oder Anstoßen. Maßnahme: nur vertikal heben, Last frei führen, Pendeln vermeiden.
• Stoßlasten durch ruckartiges Anheben/Absetzen. Maßnahme: sanfte Hubbewegung, keine Schockbelastungen, Last kontrolliert absetzen.
• Quetsch-/Scherstellen an Klauen und Mechanik beim Aufsetzen/Lösen. Maßnahme: Hände aus dem Gefahrenbereich, nur an vorgesehenen Griff-/Führungsbereichen arbeiten, PSA nutzen.
• Fehlpositionierung (Klemme nicht vollständig aufgesetzt). Maßnahme: eindeutige Sichtkontrolle, Offenhalter korrekt nutzen, erst heben wenn sicher angesetzt.

Sicherheitsaspekte und Normen

Für den sicheren Betrieb gelten die allgemeinen Regeln der Lastaufnahmetechnik: nur geprüfte, gekennzeichnete Lastaufnahmemittel einsetzen, WLL einhalten, Lasten nicht über Personen bewegen und den Arbeitsbereich absperren. Die Schachtzange ist für Bauteile nach DIN 4034 vorgesehen; die Ausführung als Lastaufnahmemittel erfolgt typischerweise mit CE-Kennzeichnung im Rahmen der Maschinenrichtlinie 2006/42/EG.

• Vor jedem Einsatz: Sichtprüfung auf Risse, Verformung, Verschleiß, freie Beweglichkeit und lesbare Kennzeichnung.
• Nur bestimmungsgemäß: nicht zum Ziehen, nicht zum Kippen/Wenden, kein Seitwärtszug.
• Bauteilzustand: Kante muss tragfähig sein (keine Ausbrüche/Abplatzungen im Greifbereich).
• Organisation: definierte Anschlag-/Einweiserrolle, klare Kommunikation, Sperrbereich unter der Last.

Häufige Fehler

• Typ verwechselt (SZA statt SZM oder umgekehrt) → ungünstige Auflage / reduzierte Sicherheit.
• Greifbereich knapp verfehlt → Klemme sitzt nicht vollflächig, Risiko des Abrutschens.
• Ruckartiger Hub → unnötige Stoßlasten, Pendeln und Kontrollverlust.
• Arbeiten im Gefahrenbereich → Quetschgefahr beim Setzen/Lösen.

Passende Artikel für die Verwendung

Für den Einsatz der Schachtzange 105 wird in der Praxis häufig passendes Zubehör benötigt, um den Hubvorgang sauber, effizient und normgerecht auszuführen. Sinnvoll sind vor allem geeignete Anschlagmittel (z. B. Schäkel) sowie – je nach Maschine – alternative Systeme, mit denen Schachtteile vom Fahrersitz aus gehandhabt werden können.

• Schäkel zur sicheren Verbindung am Kranhaken bzw. Gehänge (WLL passend zur Last).
• Alternative für maschinelles Versetzen: Wimag Schachtheber 113 (Bedienung vom Fahrersitz möglich, je nach Ausführung).
• Weitere Wimag Greifer für den Straßen- und Kanalbau (ergänzend für Kanaldeckel/Objekte je nach Anwendung).
