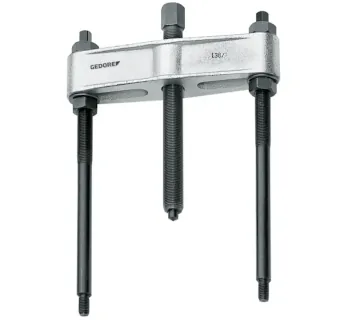

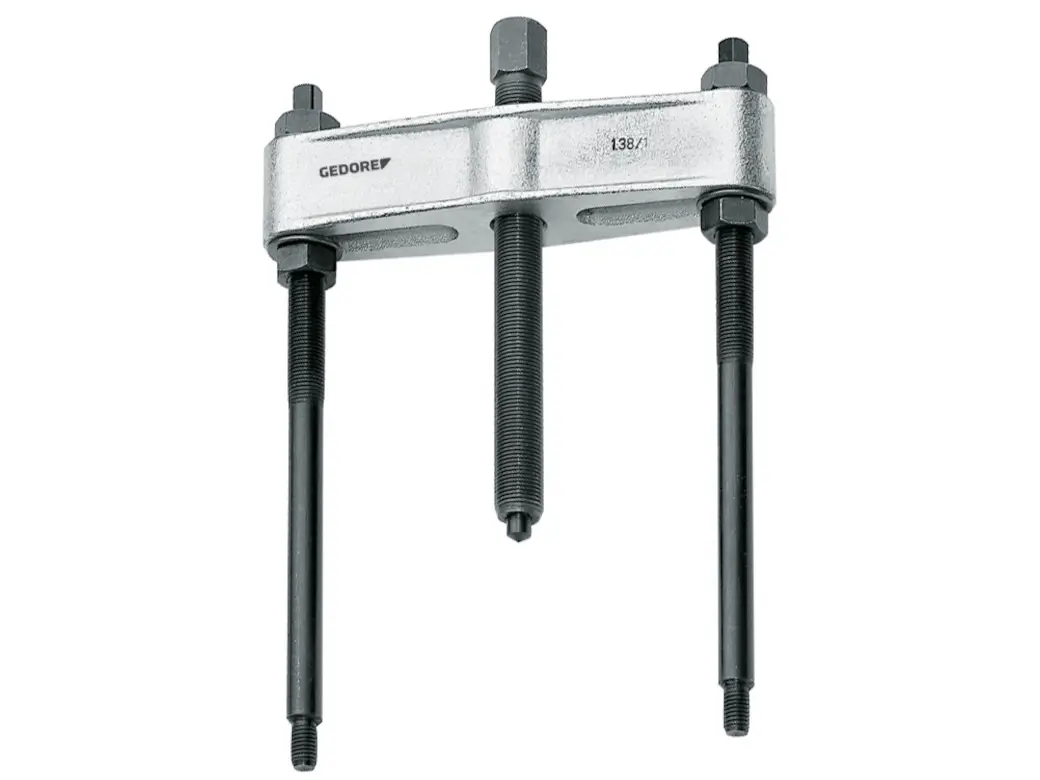

GEDORE Abziehvorrichtung (1.38)
Die GEDORE Abziehvorrichtung (1.38) ist ein Bestandteil des Jochabziehers und wird in Kombination mit der Trennvorrichtung (1.40) eingesetzt, um festsitzende Bauteile kontrolliert abzuziehen. Sie ist in mehreren Ausführungen verfügbar und unterscheidet sich je Variante u. a. in Spannweite, Spanntiefe sowie den Spindel-/Gewindeabmessungen passend zur jeweiligen 1.40/x.
- Systemkomponente für den Jochabzieher in Kombination mit Trennvorrichtung (1.40)
- Varianten 1.38/0 bis 1.38/5 mit abgestuften Arbeitsbereichen
- Spannweite max. Außenabzieher: 40-120 mm bis 140-440 mm
- Spanntiefe: 125 mm bis 320 mm (je nach Ausführung)
- Hauptspindel Anschlußgewinde: M10 bis M24x1.5
- Hauptspindel Gewinde: M12x1.5 bis M26x1.5
- Schlüsselweiten und Spindelmaße je Ausführung klar definiert
- Produktseiten je Variante direkt über die Artikel-Nr. verlinkbar
Die GEDORE Abziehvorrichtung (1.38) ist ein Bestandteil des Jochabziehers und wird in Kombination mit der Trennvorrichtung (1.40) eingesetzt, um festsitzende Bauteile kontrolliert abzuziehen. Sie ist in mehreren Ausführungen verfügbar und unterscheidet sich je Variante u. a. in Spannweite, Spanntiefe sowie den Spindel-/Gewindeabmessungen passend zur jeweiligen 1.40/x.
- Systemkomponente für den Jochabzieher in Kombination mit Trennvorrichtung (1.40)
- Varianten 1.38/0 bis 1.38/5 mit abgestuften Arbeitsbereichen
- Spannweite max. Außenabzieher: 40-120 mm bis 140-440 mm
- Spanntiefe: 125 mm bis 320 mm (je nach Ausführung)
- Hauptspindel Anschlußgewinde: M10 bis M24x1.5
- Hauptspindel Gewinde: M12x1.5 bis M26x1.5
- Schlüsselweiten und Spindelmaße je Ausführung klar definiert
- Produktseiten je Variante direkt über die Artikel-Nr. verlinkbar
Informationen: Abziehvorrichtung (1.38)
Die GEDORE Abziehvorrichtung (1.38) ist ein Bestandteil des Jochabziehers und wird in Verbindung mit den Trennmessern (Trennvorrichtung) No. 1.40 eingesetzt, um festsitzende Bauteile kontrolliert von Wellen oder Sitzflächen abzuziehen. Dabei werden die Zugbolzen in die Gewindelöcher der Trennmesser eingeschraubt, wodurch eine stabile Verbindung für den Abziehvorgang entsteht.
Je nach Ausführung deckt die Abziehvorrichtung unterschiedliche Spannweiten und Spanntiefen ab und eignet sich damit für typische Instandhaltungs- und Werkstattaufgaben, bei denen Bauteile wie z. B. Lager- und Anbauteile gelöst werden müssen. Die Hauptspindel ist optional austauschbar, um die Konfiguration an den jeweiligen Einsatz anzupassen.
Einsatzbereiche
- Instandhaltung und Reparatur von Maschinen und Anlagen (Abziehen festsitzender Bauteile)
- Werkstatt und Metallverarbeitung bei Demontagearbeiten mit Trennmessern
- Industrie und Service, wenn eine stabile Abzieh-Kombination aus Trennmessern und Abziehvorrichtung benötigt wird
Varianten & Unterschiede
Die Varianten unterscheiden sich über die Spannweite max. Außenabzieher, die Spanntiefe sowie die Spindel- und Gewindeabmessungen (u. a. Hauptspindel-Anschlußgewinde und Hauptspindel-Gewinde), passend zur jeweils zugehörigen Trennvorrichtung 1.40/x.
Technische Daten (Typenübersicht)
| Ausführung | Spannweite max. Außenabzieher | Spanntiefe | Gewicht ca. | für Trennvorrichtung | Spindelmaß | Schlüsselweite | Hauptspindel Anschlußgewinde | Hauptspindel Gewinde | Artikel-Nr. | EAN/GTIN |
|---|---|---|---|---|---|---|---|---|---|---|
| 1.38/0 | 40-120 mm | 125 mm | 1.0 kg | 1.40/0 | M14x120 | SW 17 mm | M10 | M12x1.5 | GED8017550 | 4036976105643 |
| 1.38/1 | 165-60 mm | 180 mm | 1.1 kg | 1.40/1 | M18x170 | SW 19 mm | M10 | M14x1.5 | GED8017630 | 4036976105650 |
| 1.38/2 | 70-215 mm | 195 mm | 3.4 kg | 1.40/2 | G1/2x210 | SW 22 mm | M14x1.5 | M16x1.5 | GED8017710 | 4036976105667 |
| 1.38/3 | 90-300 mm | 205 mm | 6.5 kg | 1.40/3 | G3/4x280 | SW 27 mm | M18x1.5 | M20x1.5 | GED8017980 | 4036976105674 |
| 1.38/4 | 125-380 mm | 275 mm | 11.6 kg | 1.40/4 | G1x310 | SW 36 mm | M22x1.5 | M24x1.5 | GED8018010 | 4036976105681 |
| 1.38/5 | 140-440 mm | 320 mm | 16.6 kg | 1.40/5 | G1x360 | SW 36 mm | M24x1.5 | M26x1.5 | GED8018280 | 4036976105698 |
Passende Artikel/Zubehör
- GEDORE Trennvorrichtung (1.40) als Trennmesser-Komponente zur Kombination mit der Abziehvorrichtung
- GEDORE Trenn- und Abziehvorrichtung (1.41) als alternative Ausführung innerhalb des Systems
- GEDORE Verlängerung Paar (1.38/V) als ergänzende Komponente innerhalb der 1.38-Systematik
