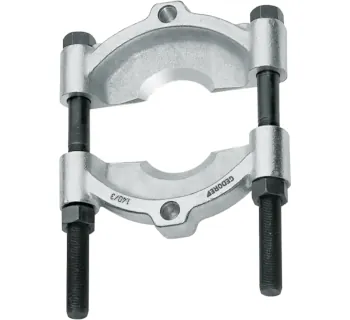

GEDORE Trennvorrichtung (1.40)
Die GEDORE Trennvorrichtung (1.40) ist ein Bauteil des Jochabziehers zum Abziehen von Kegelrollenlagern, Kugellagern, Innenlaufringen sowie weiteren dicht aufsitzenden oder dünnwandigen Teilen. Sie wird mit der passenden Abziehvorrichtung (1.38) kombiniert, wobei die Trennmesser hinter das Bauteil gepresst werden und der Abziehvorgang anschließend kontrolliert über die Abziehvorrichtung erfolgt.
- Für Kegelrollenlager, Kugellager, Innenlaufringe sowie dicht aufsitzende/dünnwandige Teile
- Kombinierbar mit GEDORE Abziehvorrichtung (1.38) (Ausführung passend zu 1.38/0 bis 1.38/5)
- Öffnungsweite a je Ausführung: 5-60 mm bis 30-250 mm
- Spindel Anschluss-Innengewinde C: M10, M14x1.5, M18x1.5, M22x1.5, M24x1.5
- Ebenen Flächen der Trennmesser als große Auflage für empfindliche Bauteile
- Produktseiten je Ausführung direkt über die Artikel-Nr. verlinkbar
Die GEDORE Trennvorrichtung (1.40) ist ein Bauteil des Jochabziehers zum Abziehen von Kegelrollenlagern, Kugellagern, Innenlaufringen sowie weiteren dicht aufsitzenden oder dünnwandigen Teilen. Sie wird mit der passenden Abziehvorrichtung (1.38) kombiniert, wobei die Trennmesser hinter das Bauteil gepresst werden und der Abziehvorgang anschließend kontrolliert über die Abziehvorrichtung erfolgt.
- Für Kegelrollenlager, Kugellager, Innenlaufringe sowie dicht aufsitzende/dünnwandige Teile
- Kombinierbar mit GEDORE Abziehvorrichtung (1.38) (Ausführung passend zu 1.38/0 bis 1.38/5)
- Öffnungsweite a je Ausführung: 5-60 mm bis 30-250 mm
- Spindel Anschluss-Innengewinde C: M10, M14x1.5, M18x1.5, M22x1.5, M24x1.5
- Ebenen Flächen der Trennmesser als große Auflage für empfindliche Bauteile
- Produktseiten je Ausführung direkt über die Artikel-Nr. verlinkbar
Informationen: Trennvorrichtung (1.40)
Die GEDORE Trennvorrichtung (1.40) ist ein Bestandteil des Jochabziehers und dient zum sicheren Abziehen von Kegelrollenlagern, Kugellagern, Innenlaufringen sowie weiteren dicht aufsitzenden oder dünnwandigen Bauteilen.
Für das Abziehen wird die Trennvorrichtung mit einer passenden Abziehvorrichtung (1.38) kombiniert: Die Trennmesser werden hinter das abzuziehende Teil gepresst und anschließend über die Abziehvorrichtung abgezogen. Für empfindliche Bauteile können die ebenen Flächen der Trennmesser genutzt werden, um eine große Auflagefläche zu erzeugen und Verkanten zu reduzieren.
Einsatzbereiche
- Instandhaltung und Reparatur von Maschinen und Aggregaten (z. B. Lagerwechsel).
- Werkstätten (Kfz-/Nfz), Industriewartung, Produktion und Montage.
- Abziehen dicht sitzender Bauteile an Wellen und in Gehäusen, insbesondere bei begrenzten Angriffsflächen.
Unterschiede der Varianten
Die Varianten unterscheiden sich primär in der Öffnungsweite a (Spannbereich) und dem Spindel-Anschluss-Innengewinde, passend zur jeweiligen Abziehvorrichtung (1.38/x).
Hinweise zur Anwendung
- Trennmesser hinter das Bauteil pressen (bei festsitzenden Teilen mit den scharfen Schneiden).
- Für empfindliche Bauteile die ebenen Flächen der Trennmesser nutzen, um die Auflage zu vergrößern und Verkanten zu vermeiden.
- Mit der passenden Abziehvorrichtung (1.38) verbinden und den Abziehvorgang kontrolliert durchführen.

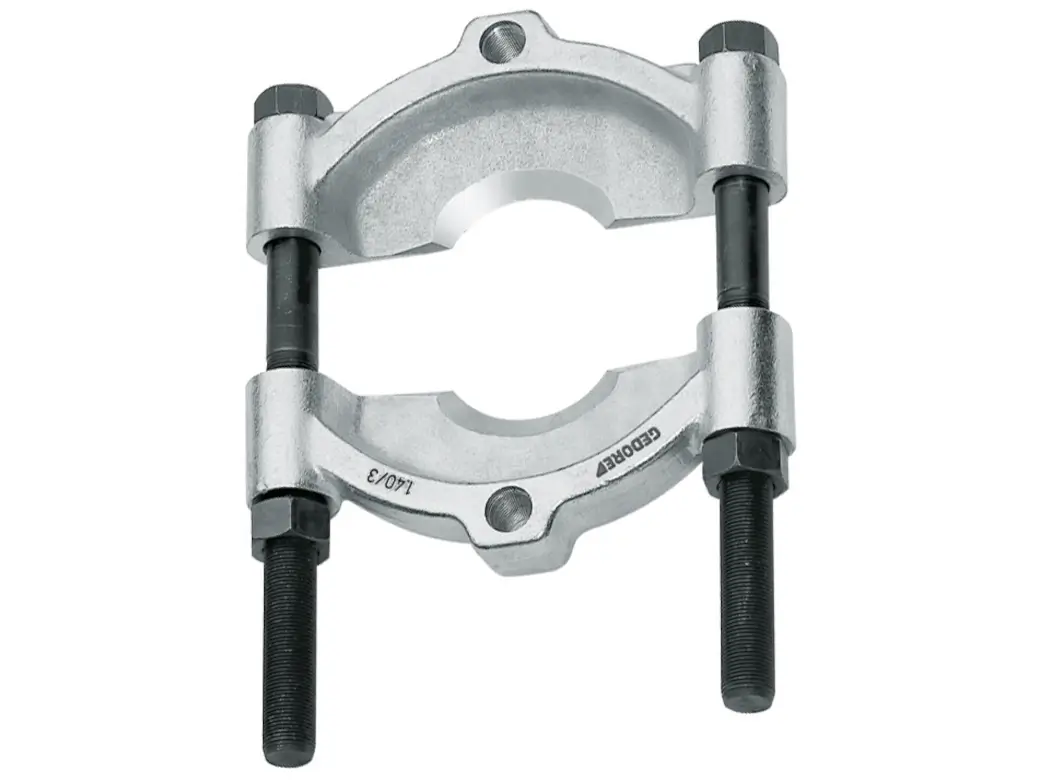

Produktbild
Technische Daten (Typenübersicht)
| Ausführung | Öffnungsweite a | Passend für Abziehvorrichtung | Spindel Anschluss-Innengewinde C | Gewicht | Artikel-Nr. | EAN/GTIN |
|---|---|---|---|---|---|---|
| 1.40/0 | 5-60 mm | 1.38/0 | M10 | 0.5 kg | GED8019680 | 4036976105742 |
| 1.40/1 | 12-75 mm | 1.38/1 | M10 | 0.9 kg | GED8019760 | 4036976105759 |
| 1.40/2 | 22-115 mm | 1.38/2 | M14x1.5 | 2.4 kg | GED8019840 | 4036976105766 |
| 1.40/3 | 30-155 mm | 1.38/3 | M18x1.5 | 4.7 kg | GED8019920 | 4036976105773 |
| 1.40/4 | 30-200 mm | 1.38/4 | M22x1.5 | 8.9 kg | GED8020180 | 4036976105780 |
| 1.40/5 | 30-250 mm | 1.38/5 | M24x1.5 | 15.3 kg | GED8020260 | 4036976105797 |
Passende Artikel/Zubehör
- Abziehvorrichtung (1.38) – passend zur jeweiligen Ausführung 1.38/0 bis 1.38/5.
- Trenn- und Abziehvorrichtung (1.41) – kombinierte Lösung für Abziehaufgaben.
- Verlängerung Paar (1.38/V) – Zubehör für die Abziehvorrichtung 1.38.
Passende Abziehvorrichtung zur Kombination mit der Trennvorrichtung.
https://www.tomanro.de/4301-GEDORE_Abziehvorrichtung_138-TypenKombinierte Ausführung für Abzieh- und Trennanwendungen.
https://www.tomanro.de/4304-GEDORE_Trenn__und_Abziehvorrichtung_141-TypenErweiterung/Zubehör für die Abziehvorrichtung 1.38.
https://www.tomanro.de/4303-GEDORE_Verlaengerung_Paar_138_V-Typen
