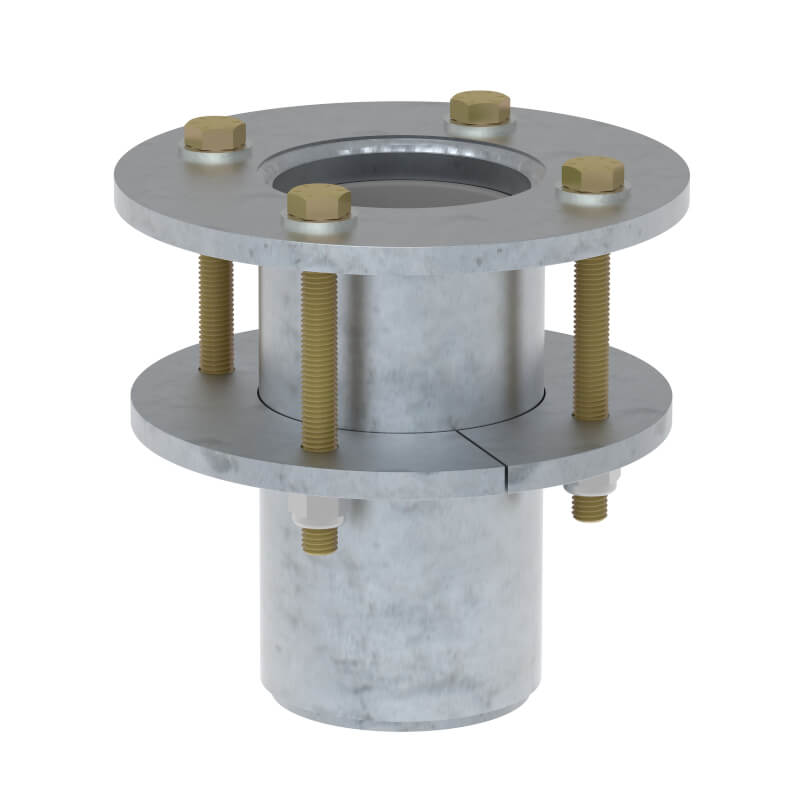

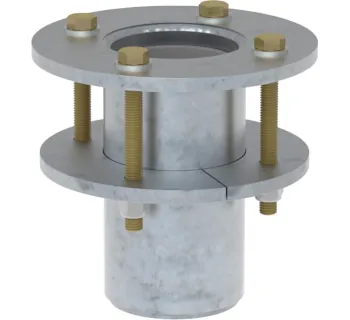

DBI SALA Plattform-Hülse HC für Zwischendecke
Die Plattform-Hülse HC für Montage in Zwischendecke von 3M DBI-SALA ist eine feste Basis für das HC-Davit-System und wurde für die Montage in bestehende Stahlbodenkonstruktionen/Zwischendecken entwickelt. Sie wird über Flansch und Gegenflansch verschraubt (Öffnung Ø 128.5 mm, max. Bodendicke 89 mm), unterstützt eine 360°-Mastrotation und ist in verzinktem Stahl (8000099) oder Edelstahl 304 (8000100) erhältlich.
- Zwischendecken-/Stahlplattform-Montage für stationäre HC-Davit-Aufnahme
- Flansch & Gegenflansch zur sicheren Verschraubung durch die Konstruktion
- Öffnung Ø 128.5 mm, max. Bodendicke 89 mm
- 360° Mastrotation
- Tragkraft (für Lasten): 340 kg
- Werkstoffvarianten: verzinkter Stahl oder Edelstahl 304
Werkstoff
System
Artikel-Nr.:
Die Plattform-Hülse HC für Montage in Zwischendecke von 3M DBI-SALA ist eine feste Basis für das HC-Davit-System und wurde für die Montage in bestehende Stahlbodenkonstruktionen/Zwischendecken entwickelt. Sie wird über Flansch und Gegenflansch verschraubt (Öffnung Ø 128.5 mm, max. Bodendicke 89 mm), unterstützt eine 360°-Mastrotation und ist in verzinktem Stahl (8000099) oder Edelstahl 304 (8000100) erhältlich.
- Zwischendecken-/Stahlplattform-Montage für stationäre HC-Davit-Aufnahme
- Flansch & Gegenflansch zur sicheren Verschraubung durch die Konstruktion
- Öffnung Ø 128.5 mm, max. Bodendicke 89 mm
- 360° Mastrotation
- Tragkraft (für Lasten): 340 kg
- Werkstoffvarianten: verzinkter Stahl oder Edelstahl 304
Informationen: Plattform-Hülse HC für Zwischendecke
Die Plattform-Hülse HC für Montage in Zwischendecke von 3M DBI-SALA ist eine feste Basis für das HC (hohe Kapazität)-Davit-System und wurde für die Montage in bestehende Stahlbodenkonstruktionen bzw. Zwischendecken konzipiert. Sie schafft einen dauerhaft installierten Aufnahme- und Anschraubpunkt für Einstieg, Rettung und Absturzsicherung, wenn ein wiederkehrender Zugang (z. B. Schacht-/Serviceöffnung) vorhanden ist.
Die Hülse wird in eine vorbereitete Öffnung eingesetzt und über ein Flansch-/Gegenflansch-Prinzip von beiden Seiten der Konstruktion verschraubt. Eine integrierte Hülsenauskleidung unterstützt die Rotation des Masts in der Basis und erleichtert das Positionieren des Davit-Systems am Einsatzort.
Einsatzbereiche
- Behälter, Schächte und Serviceöffnungen: stationärer Montagepunkt für wiederkehrende Einstiege.
- Wasser/Abwasser: Einstieg/Rettung an Schachtbauwerken, Pumpwerken und Anlagenzugängen.
- Industrie & Energie: Inspektion und Wartung an Anlagen mit Engraumzugang über Zwischendecken/Plattformen.
- Instandhaltung: feste Systembasis an häufig genutzten Einsatzstellen in Stahlplattformen.
Varianten und Unterschiede
Die Plattform-Hülse ist in zwei Varianten erhältlich: verzinkter Stahl für robuste Standardumgebungen sowie Edelstahl 304 für erhöhte Korrosionsbeständigkeit. Beide Varianten sind als Bodenhalterung im DBI-SALA System ausgeführt.
| Variante | Werkstoff | Teilenummer | TOMANRO Artikel-Nr. | Gewicht ca. | EAN/GTIN |
|---|---|---|---|---|---|
| verzinkte Stahlausführung | Stahl, verzinkt | 8000099 | CS-8000099 | 14.60 kg | 3660570054628 |
| Edelstahl Ausführung | Edelstahl 304 | 8000100 | CS-8000100 | 14.50 kg | 3660570054635 |
Sicherheitsaspekte & Normen
Normangaben beziehen sich auf die Verwendung im System (insbesondere bei Verwendung mit Davit-Arm). Für eine sichere Anwendung sind die Systemkonfiguration, die Strukturfestigkeit der Zwischendecke/Metallplatte und die fachgerechte Montage maßgebend.
- CE EN 795:2012 Typ A (bei Verwendung mit Davit-Arm)
- EN 1496:2006 Klasse B (bei Verwendung mit Davit-Arm)
- CEN/TS 16415:2013 Typ B (bei Verwendung mit Davit-Arm)
- AS/NZS 5532:2013 (bei Verwendung mit Davit-Arm)
Technische Merkmale
| Produkttyp | Feste Basis für Davit-Arm, HC (hohe Kapazität) |
|---|---|
| Struktur | Horizontale Zwischendecke oder Metallplatten / Stahlbodenkonstruktion |
| Montageprinzip | Einschub in vorhandene Konstruktion, Verschraubung über Flansch und Gegenflansch |
| Öffnung | Bohrung/Öffnung Ø 128.5 mm |
| Max. Bodendicke | 89 mm |
| Mastrotation | 360° |
| Tragkraft | 340 kg (für Lasten) |
| Betriebstemperatur | -40 °C bis +60 °C |
| Erforderliche Strukturwerte | Moment 15412 Nm und vertikale Last 13.79 kN |
| Mastkompatibilität |
Kompatibel mit 3M DBI-SALA Davit-Mastverlängerungen HC (Ø 10.1 cm): 8000112, 8000113, 8000114, 8000115. Nur für 3M Komponenten. |
Montagehinweise
Für die Installation wird die Plattform-Hülse durch eine Öffnung mit Ø 128.5 mm in die bestehende Stahlbodenkonstruktion eingesetzt, seitlich werden vier Bohrungen für die Flanschbefestigung vorbereitet und anschließend das Flanschgegenstück von der Gegenseite montiert. Die Konstruktion darf dabei nicht dicker als 89 mm sein; die Strukturfestigkeitsprüfung und Montage müssen durch kompetentes Fachpersonal erfolgen.
Lieferumfang: Erforderliche Montageteile/Schrauben zur Befestigung an Strukturen bis 89 mm sind enthalten.
Passende Artikel/Zubehör
- Davitarm HC zur Komplettierung des Systems für Einstieg/Rettung/Absturzsicherung.
- Davit-Mastverlängerungen HC (S–XL) zur Anpassung an Einbausituation und Arbeitshöhe.
- Halterungen für Winde und HSG zur Integration kompatibler Geräte im Davit-System.
- Bodenhülse HC als alternative Basis für Bodenmontage ohne Zwischendecken-Einschub.
- Kernhülse HC für bündige Bodenmontage als bündige Alternative für feste Einbaupunkte.
- Wandhalterung als Alternative für die Montage an vertikalen Konstruktionen.
