Yale Druckluftkettenzug CPA ATEX

Der CPA ATEX ist ein explosionsgeschützter Druckluftkettenzug für schwere Einsätze mit 100 % Einschaltdauer und unbegrenzter Schalthäufigkeit; er ist zudem unempfindlich gegenüber Verschmutzung, Feuchtigkeit und aggressiven Medien. Das Gerät ist für einen Betriebsdruck von 4 - 6 bar ausgelegt und nutzt einen robusten Lamellenmotor mit integrierter Federdruckbremse, die auch bei Ausfall der Druckluft sicher bremst. Ein im Ölbad laufendes Planetengetriebe sorgt für ruhigen Lauf und geringe Bauhöhe; ein groß dimensionierter Schalldämpfer reduziert die Schallabstrahlung.

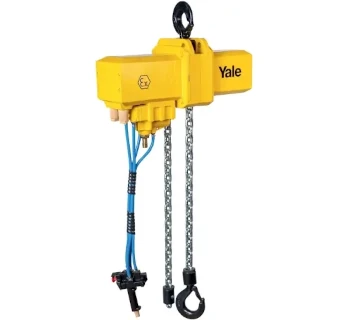

Bild: Yale CPA ATEX (Beispielabbildung; Ausführung kann abweichen).

Einsatzbereiche

• ATEX-/Ex-Bereiche (Gas/Staub) in Produktion, Chemie, Lack, Werft/Offshore – abhängig von Zoneneinteilung und Kennzeichnung
• Schwere Industrieanwendungen mit hoher Last und häufigen Hubzyklen (Dauerbetrieb)
• Raues Umfeld: gute Eignung bei Feuchtigkeit, Schmutz und aggressiven Umgebungsmedien
• Stationär mit Traghaken oder als Lösung mit integriertem Fahrwerk (je nach Ausführung)

ATEX in der EU basiert auf der Richtlinie 2014/34/EU; die Auswahl muss zur Zone und zum Geräteschutzniveau (EPL) passen.

Varianten & Unterschiede

Die CPA-ATEX-Baureihe deckt 2.000 - 10.000 kg ab und ist als Grundausführung sowie in Varianten (z. B. /VTG, /VTA) erhältlich; je nach Konfiguration wird der Kettenzug mit Traghaken oder mit integriertem Fahrwerk eingesetzt. In der Praxis unterscheiden sich die Modelle u. a. über Kettenstränge, Hubgeschwindigkeit und die passende Systemauslegung (Last, Hubhöhe, Luftversorgung).

Beispiel (Produktkonfiguration): Das Modell CPA ATEX 20-8 2000/1 wird u. a. mit 3 m Hub, indirekter Steuerung sowie Steuerschalter mit Not-Halt und 2 m Steuerschlauch angeboten.

Häufige Fehler (Praxis)

• Zu geringe Luftversorgung: zu kleiner Leitungsquerschnitt/zu lange Schlauchleitung → Druckabfall, Leistungs- und Geschwindigkeitsverlust
• Falsche Ex-Eignung: Zoneneinteilung/ATEX-Kennzeichnung nicht abgeglichen (Gerätekategorie/EPL muss zur Zone passen)
• Schrägzug oder seitliche Belastung am Haken: erhöht Verschleiß und Sicherheitsrisiko
• Mehrhub ohne Anpassung: längere Kette erfordert passenden Kettenspeicher und ggf. angepassten Steuerschlauch
• Wartung vernachlässigt: Bremsfunktion, Kette, Haken und Schalldämpfer nicht regelmäßig geprüft

Sicherheitsaspekte & Normen

Der CPA ATEX ist für Ex-Anwendungen ausgelegt; exemplarisch wird für die Ausführung BASIC eine Kennzeichnung wie II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc genannt (weitere Ausführungen wie MINING sowie MEDIUM/HIGH sind modell-/anfrageabhängig). Die integrierte Federdruckbremse sorgt für sicheres Bremsen auch bei Druckluftausfall.

• Vor Einsatz: Kennzeichnung, Zone, Lastdaten und Luftversorgung prüfen (ATEX-konforme Nutzung sicherstellen)
• Lastaufnahmemittel passend auswählen und Last korrekt anschlagen (Tragfähigkeit inkl. Anschlagmittel einhalten)
• Wiederkehrende Prüfung: Kette, Haken, Bremse und Steuerung gemäß Betreiberpflichten und Herstellerunterlagen

Passende Artikel & benötigtes Zubehör (Yale)

Für einen stabilen Betrieb sind eine geeignete Druckluftaufbereitung und passende Zusatzkomponenten entscheidend: Häufig eingesetzt werden eine Wartungseinheit (Druckregler, Manometer, Öler) sowie ein Kettenspeicher (abhängig von Hubhöhe/Kettenlänge). Für spezielle Anforderungen sind u. a. Mehrhub, Seilsteuerung sowie (modellabhängig) funkensichere Ausführung mit angepassten Komponenten vorgesehen.
