Hadef Druckluftkettenzug 29/06 AP

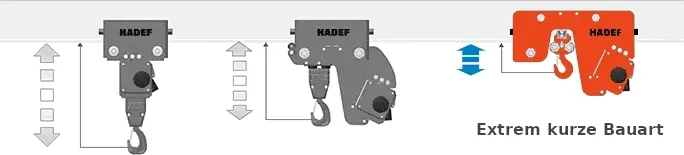

Der HADEF 29/06 AP ist ein Druckluft-Kettenzug in extrem kurzer Bauart mit Einschienenfahrwerk, ausgelegt für maximale Ausnutzung des verfügbaren Bauraums (optimales Hakenmaß). Das Hubwerk ist unter dem Träger angeordnet; die Lastkette hebt/senkt die Hakentraverse über Umlenkrollen. Das Fahrwerk kann je nach Ausführung per Handhaspel oder Druckluftantrieb verfahren.

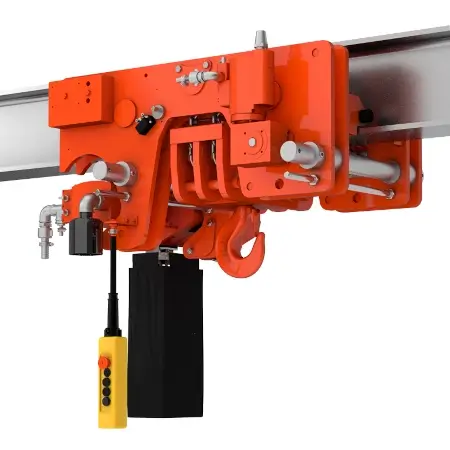

Bild: Beispielansicht eines HADEF 29/06 AP am Träger (Ausführung kann variieren).

Einsatzbereiche

• Industrie und Instandhaltung: häufige Hubzyklen mit robustem Druckluftantrieb
• Beengte Einbausituationen: wenn eine ultra-niedrige Bauhöhe entscheidend ist
• Träger- und Monorail-Anwendungen: Lastaufnahme und Verfahren entlang einer Einschiene
• Raues Umfeld (z. B. staubig/feucht), sofern Luftqualität und Wartungseinheit korrekt ausgelegt sind

Für kraftgetriebene Hubwerke mit elektrischem, hydraulischem oder pneumatischem Antrieb wird häufig EN 14492-2 als relevante Produktnorm herangezogen (Anwendung/CE-Konformität immer hersteller- und ausführungsspezifisch).

Varianten & Unterschiede

In der 29/06-AP-Konfiguration werden typischerweise zwei Fahrwerksvarianten angeboten: 29/06 APH (mit Haspelfahrwerk) und 29/06 APP (mit Druckluftfahrwerk). Der Produktfokus liegt auf der extrem kurzen Bauart (Ultra Low Headroom) und einer für Trägeranlagen optimierten Bauweise.

Hinweis: Die Hubwerte sind im Datenblatt für 6 bar bei 100 % Last angegeben; weitere Tragfähigkeiten (bis in hohe Tonnenbereiche) sind je nach Ausführung verfügbar.

Häufige Fehler (Praxis)

• Unterdimensionierte Druckluftversorgung (zu kleiner Schlauchquerschnitt / zu lange Leitungen): Druckabfall führt zu spürbar geringerer Leistung und Geschwindigkeit.
• Schrägzug und seitliche Belastung am Haken: erhöht Verschleiß und kann Fahrwerk/Träger zusätzlich belasten.
• Trägerstatik unterschätzt: Träger sind passend auszulegen (Radlasten, Eigengewicht von Hubwerk + Träger, Hubklasse).
• Endlagen/Endschalter ignoriert: Hubweg so planen, dass keine Kollisionen entstehen (z. B. am Träger/Anschlägen).
• Wartung der Lastkette vernachlässigt: fehlende Kontrolle von Kettenverschleiß/Schmierung erhöht Ausfallrisiko.

Sicherheitsaspekte & Normen

Für den Geräteschutz werden im Prospekt u. a. Rutschkupplung (bis 10 t / 4-strängig) sowie eine Luftabschaltung (ab 10 t / 2-strängig) genannt; außerdem sind Betriebsendschalter Heben/Senken aufgeführt. Für Ex-Bereiche ist ATEX als Option „auf Anfrage“ ausgewiesen; die konkrete Eignung ergibt sich ausschließlich aus der Gerätekennzeichnung und der Zoneneinteilung am Einsatzort.

• Lastdaten strikt einhalten: Tragfähigkeit inkl. Anschlagmittel, keine Überlast, kein Losreißen festsitzender Lasten.
• Regelmäßige Prüfung: Hebezeuge/Anschlagmittel gemäß betrieblichen Vorgaben und gesetzlichen/regulatorischen Anforderungen prüfen lassen.
• Bedienung nur durch unterwiesene Personen und mit geeigneter Lastaufnahme (z. B. Kettengehänge, Rundschlingen).

Passende Artikel & benötigtes Zubehör (ideal von HADEF)

Für einen stabilen Betrieb sind eine geeignete Wartungseinheit (Filter/Druckregler/Öler), ausreichend dimensionierte Druckluftleitungen sowie passende Anschlagmittel erforderlich. Bei Trägeranlagen werden je nach Bedarf Haspelfahrwerk (APH) oder Druckluftfahrwerk (APP) gewählt; bei APP wird im Datenblatt zusätzlich eine Fahrgeschwindigkeit 8.0 m/min mit Gummipuffern erwähnt.
