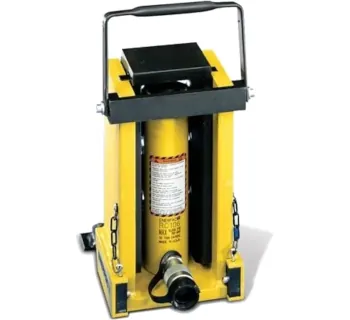

Enerpac Hydraulischer Maschinenheber SOH

Produktbeschreibung

Der Enerpac SOH ist ein hydraulischer Maschinenheber zum Heben schwerer Ausrüstung auf kleinstem Raum. Die separate Hydraulikpumpe ermöglicht das Pumpen aus sicherer Entfernung zur Last und erhöht damit die Sicherheit des Bedieners.

Der Heber ist praxisorientiert konstruiert: Ein niedriger Hebefuß erleichtert die Aufnahme der Last, eine Präzisionsführung reduziert Reibung und schützt den Hydraulikzylinder vor Seitenlasten. Ausziehbare Stützfüße erhöhen die Standfestigkeit bei anspruchsvollen Hebesituationen.

Konstruktion: Stahlgehäuse mit einfachwirkendem Zylinder und Federrückzug. Angetrieben durch eine Pumpe bewegt der Zylinderkolben die Hubklaue des Maschinenhebers.

Einsatzbereiche

• Maschinenmontage und Instandhaltung: Anheben und Positionieren schwerer Maschinen/Module bei begrenztem Freiraum.
• Ausrichten und Nivellieren: kontrolliertes Heben zur Höheneinstellung, z. B. beim Unterfüttern/Unterbauen (Last anschließend sichern).
• Anlagenbau und Industrial Maintenance: Heben von Aggregaten, Baugruppen oder Fundamentträgern, wenn klassische Wagenheber nicht ansetzen können.
• Revisionsarbeiten in Werkstatt- und Produktionsumgebungen: Heben an schwer zugänglichen Ansatzpunkten dank niedriger Ansetzhöhen.

Unterschiede der Varianten

Für die SOH-Baureihe sind auf TOMANRO zwei Varianten ausgewiesen: SOH 106 und SOH 236. Beide arbeiten mit max. 700 bar und bieten eine in 3 Stellungen verstellbare Hubklaue.

• Unterschied in der Tragfähigkeit und Kapazität: von 8500 kg (75 kN) bis 20000 kg (178 kN).
• Unterschied im Arbeitsbereich der Klaue (A1/A2/A3): je nach Variante unterschiedliche minimale Ansetzhöhen.
• Unterschied im Ölvolumen und Gewicht: höhere Traglast erfordert mehr Ölvolumen und ein höheres Gerätegewicht.

Bedienung und Bedienerfreundlichkeit

• Fernbedienbares Pumpen: Durch die separate Hydraulikpumpe kann aus sicherer Entfernung zur Last gepumpt werden.
• 3-stufige Hubklaue: Die Hubklaue kann durch Anheben/Herausziehen der Halteklaue und Einhängen in der gewünschten Höhe in drei Stellungen justiert werden.
• Flexible Einsatzlage: Maschinenheber können in jeder beliebigen Lage eingesetzt werden (Hubrichtung muss zur Zylinderachse passen).
• Ausziehbare Stützfüße: Stützfüße so weit wie möglich ausziehen, um die Standfähigkeit zu maximieren.

Sicherheitsaspekte & Normen

Normenangabe: Für den SOH ist auf den verfügbaren TOMANRO-Unterlagen keine konkrete Normen-/Zertifizierungszuordnung ausgewiesen (keine Herstellerangabe auf der Typen-/Produktseite).

• Schrägbelastung vermeiden: Die Hubrichtung muss mit der Zylinderachse übereinstimmen, um Schrägbelastungen von Klaue und Führungen zu vermeiden.
• Stützfüße ausziehen: Stützfüße möglichst weit herausziehen, um die Stabilität zu erhöhen.
• Lastaufnahme korrekt: Heber beim Heben mit der Hubklaue möglichst bis zum Anschlag unter die Last schieben, um ein Abknicken der Hubklaue zu verhindern.
• Gegen Abrutschen sichern: Füße werden über angebrachte Ketten mit Sicherungsstift gegen Abrutschen gesichert.
• Führungen schmieren: Führungen sind je nach Gebrauch zu schmieren; bei Überschreiten zulässiger Kräfte kann es zu Kippen oder Verschleiß der Führungen kommen.
• Hydrauliksystem: Betrieb mit max. 700 bar; angeschlossene Komponenten (Pumpe/Schlauch/Kupplungen) müssen für den Betriebsdruck geeignet sein.

Lieferumfang

• Inklusive Hydraulikzylinder der RC-Serie mit CR400 Schraubverschlusskupplung (zum Anschluss einer Pumpe bzw. eines Hydraulikschlauches).

Passende Artikel/Zubehör

• Flachzylinder Flat-Jac RSM (Enerpac): für Hubaufgaben bei sehr geringem Freiraum, wenn ein separater Zylinder besser zur Einbausituation passt.
• Wälzwagen ER-Serie (Enerpac): für den Transport schwerer Lasten nach dem Anheben (als Kombination mit Maschinenhebern empfohlen).
• Maschinentransport (Enerpac): z. B. Akku-Transportfahrwerk für effiziente Lastbewegung in Werkstatt/Produktion.

Abbildung
